Robinet cu bilă PP-H tip 546 Pro PPA FO

  Fișă tehnică (PDF)

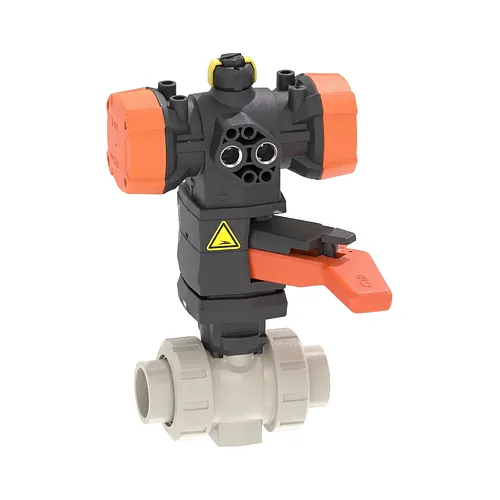

Robinetul cu bilă Georg Fischer PROGEF Standard tip 546 Pro, cu actuator pneumatic PPA în configurație de deschidere de siguranță (FO), automatizează izolarea fluxului în instalațiile industriale de conducte termoplastice din industria chimică, tratarea apei și gestionarea efluenților. Corpul cu dublu olandez este din polipropilenă homopolimer beta, cu scaune din PTFE și capete pentru lipire prin mufare metrică de la d16 la d63 (DN10–DN50), la presiune nominală de 10 bar.

Caracteristici tehnice

Ansamblul combină un robinet industrial cu bilă și un actuator pneumatic cu simplă acțiune: pachetele de arcuri mecanice aduc instantaneu bila flotantă în poziția complet deschisă la căderea presiunii aerului de comandă, prevenind blocarea debitului tehnologic și protejând echipamentele din aval. Indicatorul optic de poziție integrat arată starea robinetului, iar mecanismul de acționare manuală permite testarea funcțională la punerea în funcțiune sau la întreținere, fără aer de comandă.

• Regim de acționare: pneumatic cu simplă acțiune, deschidere de siguranță (FO), revenire prin arcuri mecanice
• Presiune nominală: 10 bar (PN10) la toate diametrele din gamă
• Carcasă actuator: polipropilenă armată cu fibră de sticlă (PP-GF), ignifugă
• Montaj accesorii: interfață standardizată conform VDI/VDE 3845 (NAMUR)
• Set de etanșare: scaune din PTFE virgin cu inele O de sprijin din EPDM sau FKM
• Racordare: mufe metrice pentru lipire prin mufare, de la d16 la d63 (DN10–DN50)

Materiale și standarde

Corpul robinetului este executat din polipropilenă homopolimer beta (beta-PP-H), aleasă pentru rezistența chimică la acizi agresivi, soluții alcaline și săruri anorganice. Etanșeitatea este verificată conform ISO 9393-2 și EN 12266, clasa de etanșare A.

Scaunele din PTFE de înaltă puritate, susținute de inele O elastomerice, mențin cuplul de acționare redus și etanșarea stabilă pe durate lungi de exploatare, materialul inelelor fiind ales EPDM sau FKM în funcție de fluidul vehiculat. Ca parte a sistemului PROGEF Standard din polipropilenă, componentele sunt proiectate pentru o durată de funcționare de 25 de ani cu apă la 20 grade Celsius și acoperă aplicații de apă, apă uzată, tratarea efluenților și numeroase procese chimice.

Instalare și îmbinare

Robinetul se îmbină prin lipire prin mufare cu țevile și fitingurile PROGEF Standard, rezultând o conexiune omogenă din PP-H, fără adezivi și fără treceri filetate. Construcția cu dublu olandez permite demontarea robinetului pentru service fără tăierea conductei.

Comanda pneumatică se realizează prin interfața NAMUR, care acceptă electroventile de pilotare și cutii de microîntrerupătoare de capăt de cursă pentru integrarea directă în sistemul de automatizare. Conducta adiacentă se aliniază și se susține astfel încât mufele sudate să nu fie solicitate la încovoiere, iar compatibilitatea elastomerilor cu mediul de proces se verifică înainte de punerea în funcțiune.
