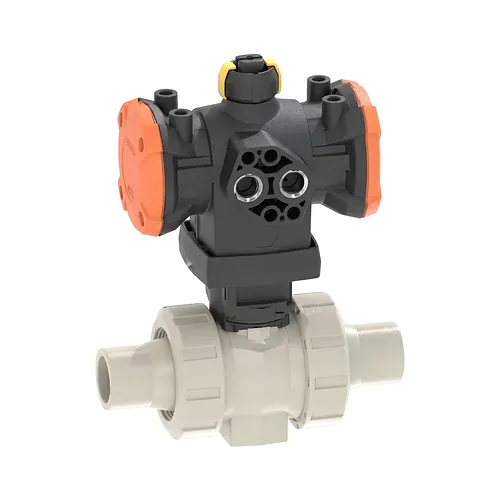

Robinet cu bilă 546 Pro PP-H PPA DA

Robinet cu bilă 546 Pro PP-H PPA DA

Material: PP-H PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă PP-H Georg Fischer PROGEF Standard 546 Pro este un ansamblu automatizat de control al debitului la un sfert de tură, conceput pentru linii industriale de proces, dozare chimică și tratarea apei. Echipat cu un servomotor pneumatic PPA cu dublă acțiune, acest ansamblu clasificat PN10 dispune de ștuțuri pentru lipire prin mufare cu diametre între 16 mm și 110 mm. Configurația asigură închidere etanșă, manevrare automată sigură și rezistență hidrostatică pe termen lung în instalații solicitante.

Caracteristici tehnice

Ansamblul integrează un servomotor pneumatic compact direct pe corpul de robinet 546 Pro pentru manevrare promptă și sigură la un sfert de tură. Comandat la o presiune de lucru standard de 5,6 bar, actuatorul cu dublă acțiune dezvoltă un cuplu constant pe durata ciclurilor continue de exploatare.

  • Presiune nominală: Clasă PN10 (10 bar) la 20 de grade Celsius.
  • Acționare pneumatică: Servomotor PPA cu dublă acțiune (DA) comandat la o presiune de 5,6 bar.
  • Interfață accesorii: Montaj integrat NAMUR conform VDI/VDE 3845 pentru distribuitoare pilot și cutii de semnalizare a poziției.
  • Indicare poziție: Indicator optic integrat pentru verificarea vizuală directă a stării închis sau deschis.
  • Tijă de siguranță: Zonă de forfecare prestabilită amplasată în afara incintei de presiune pentru prevenirea scăpărilor de fluid în caz de suprasarcină.
  • Standarde de verificare: Etanșeitate testată conform EN 12266 și ISO 9393-2, clasa de scurgere A.

Materiale și standarde

Realizat din homopolimer de polipropilenă izotactică beta (beta-PP-H), corpul robinetului oferă rezistență chimică ridicată și stabilitate mare la impact mecanic pe conductele tehnologice. Carcasa actuatorului este fabricată din polipropilenă ignifugă armată cu fibră de sticlă (PP-GF), rezistând cu succes în atmosfere industriale agresive fără degradare fizică.

Etanșarea internă utilizează garnituri de bilă din PTFE cu frecare redusă, susținute de inele elastomerice din EPDM sau FKM. Această construcție preia variațiile de temperatură și uzura, menținând o forță de etanșare uniformă și un cuplu de manevră constant. Ca parte a sistemului Georg Fischer PROGEF Standard, ansamblul este proiectat pentru o durată de viață de 25 de ani cu apă la 20 de grade Celsius, fiind recomandat pentru dozare chimică, efluenți industriali și tratarea apei.

Instalare și îmbinare

Robinetul este echipat cu ștuțuri metrice pentru lipire prin mufare pe rețele din PP-H, formând îmbinări sudate omogene, fără puncte de îmbinare mecanică pe traseu. Gama dimensională acoperă diametre exterioare de la 16 mm până la 110 mm, garantând integritatea permanentă a traseului de conducte.

Inserțiile filetate din oțel inoxidabil din baza corpului permit fixarea rigidă pe console de susținere, evitând transferul solicitărilor mecanice din conducte către corpul termoplastic. Păstrarea cotei Z standard Georg Fischer permite înlocuirea directă a robineților 546 din generația anterioară fără a modifica traseul existent de țevi. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează ansambluri complete de robineți acționați și componente tehnice pentru conducte în toată Europa.

  Fișă tehnică (PDF)

Robinetul cu bilă PP-H Georg Fischer PROGEF Standard 546 Pro este un ansamblu automatizat de control al debitului la un sfert de tură, conceput pentru linii industriale de proces, dozare chimică și tratarea apei. Echipat cu un servomotor pneumatic PPA cu dublă acțiune, acest ansamblu clasificat PN10 dispune de ștuțuri pentru lipire prin mufare cu diametre între 16 mm și 110 mm. Configurația asigură închidere etanșă, manevrare automată sigură și rezistență hidrostatică pe termen lung în instalații solicitante.

Caracteristici tehnice

Ansamblul integrează un servomotor pneumatic compact direct pe corpul de robinet 546 Pro pentru manevrare promptă și sigură la un sfert de tură. Comandat la o presiune de lucru standard de 5,6 bar, actuatorul cu dublă acțiune dezvoltă un cuplu constant pe durata ciclurilor continue de exploatare.

  • Presiune nominală: Clasă PN10 (10 bar) la 20 de grade Celsius.
  • Acționare pneumatică: Servomotor PPA cu dublă acțiune (DA) comandat la o presiune de 5,6 bar.
  • Interfață accesorii: Montaj integrat NAMUR conform VDI/VDE 3845 pentru distribuitoare pilot și cutii de semnalizare a poziției.
  • Indicare poziție: Indicator optic integrat pentru verificarea vizuală directă a stării închis sau deschis.
  • Tijă de siguranță: Zonă de forfecare prestabilită amplasată în afara incintei de presiune pentru prevenirea scăpărilor de fluid în caz de suprasarcină.
  • Standarde de verificare: Etanșeitate testată conform EN 12266 și ISO 9393-2, clasa de scurgere A.

Materiale și standarde

Realizat din homopolimer de polipropilenă izotactică beta (beta-PP-H), corpul robinetului oferă rezistență chimică ridicată și stabilitate mare la impact mecanic pe conductele tehnologice. Carcasa actuatorului este fabricată din polipropilenă ignifugă armată cu fibră de sticlă (PP-GF), rezistând cu succes în atmosfere industriale agresive fără degradare fizică.

Etanșarea internă utilizează garnituri de bilă din PTFE cu frecare redusă, susținute de inele elastomerice din EPDM sau FKM. Această construcție preia variațiile de temperatură și uzura, menținând o forță de etanșare uniformă și un cuplu de manevră constant. Ca parte a sistemului Georg Fischer PROGEF Standard, ansamblul este proiectat pentru o durată de viață de 25 de ani cu apă la 20 de grade Celsius, fiind recomandat pentru dozare chimică, efluenți industriali și tratarea apei.

Instalare și îmbinare

Robinetul este echipat cu ștuțuri metrice pentru lipire prin mufare pe rețele din PP-H, formând îmbinări sudate omogene, fără puncte de îmbinare mecanică pe traseu. Gama dimensională acoperă diametre exterioare de la 16 mm până la 110 mm, garantând integritatea permanentă a traseului de conducte.

Inserțiile filetate din oțel inoxidabil din baza corpului permit fixarea rigidă pe console de susținere, evitând transferul solicitărilor mecanice din conducte către corpul termoplastic. Păstrarea cotei Z standard Georg Fischer permite înlocuirea directă a robineților 546 din generația anterioară fără a modifica traseul existent de țevi. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează ansambluri complete de robineți acționați și componente tehnice pentru conducte în toată Europa.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199251222
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199251232
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199251223
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199251233
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199251224
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199251234
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199251225
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199251235
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199251226
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199251236
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199251227
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199251237
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199251228
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199251238
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199251229
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199251239
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199251230
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199251240
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199251231
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199251241
Material: PP-H
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199251222
D: 16 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251232
D: 16 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251223
D: 20 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251233
D: 20 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251224
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251234
D: 25 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251225
D: 32 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251235
D: 32 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251226
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251236
D: 40 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251227
D: 50 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251237
D: 50 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251228
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251238
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251229
D: 75 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251239
D: 75 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251230
D: 90 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251240
D: 90 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251231
D: 110 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251241
D: 110 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
