Robinet cu bilă PP-H Tip 546 Pro PPA FC PN10

Robinet cu bilă PP-H Tip 546 Pro PPA FC PN10

Material: PP-H PN: 10 bar

  Fișă tehnică (PDF)

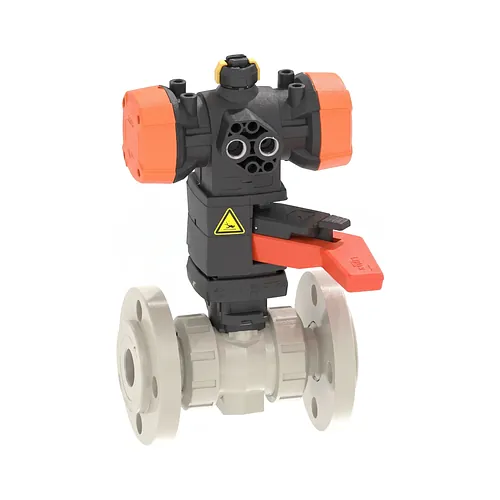

Robinetul cu bilă Georg Fischer PROGEF Standard PP-H tip 546 Pro cu actuator pneumatic PPA asigură închiderea și izolarea automatizată a conductelor industriale pentru apă, ape uzate, efluenți și diverse medii chimice. Actuatorul cu revenire prin arc funcționează în modul normal închis (FC), garantând închiderea sigură a robinetului în cazul pierderii presiunii de comandă. Furnizat în întreaga Europă de BigWeld, distribuitor autorizat Georg Fischer, acest ansamblu cu flanșe este dimensionat pentru o presiune nominală de 10 bar la 20 de grade Celsius.

Caracteristici tehnice

Acest ansamblu automatizat combină corpul robust de robinet cu bilă tip 546 Pro cu un actuator pneumatic compact PPA, prevăzut cu arcuri mecanice de revenire și levier manual pentru revizii și punere în funcțiune. Mecanismul pneumatic cu montaj direct garantează o manevrare sfert de tură precisă și o menținere sigură a poziției fără piese intermediare complexe.

  • Material corp robinet: polipropilenă homopolimer izotactică beta-PP-H
  • Mod de acționare: pneumatic PPA, normal închis (FC) cu revenire prin arc și acționare manuală
  • Presiune nominală de lucru: 10 bar (PN10) la 20 de grade Celsius
  • Tip conexiune: flanșe fixe din PP-H, dimensiuni metrice ISO de la d20 până la d63 mm
  • Pachet de etanșare: scaune de bilă din PTFE cu garnituri de susținere din EPDM sau FKM
  • Interfață de comandă: conexiune standardizată NAMUR VDI/VDE 3845 și indicator optic de poziție

Materiale și standarde

Toate componentele robinetului aflate în contact cu fluidul sunt injectate din beta-PP-H izotactic de înaltă calitate, asigurând rezistență chimică și termică excelentă în medii industriale agresive. Carcasele actuatoarelor pneumatice sunt fabricate din polipropilenă armată cu fibră de sticlă ignifugă sau din aluminiu anodizat dur.

Etanșeitatea ansamblului este testată și certificată conform standardelor ISO 9393-2 și EN 12266, încadrându-se în clasa de etanșeitate A. Componentele PROGEF Standard sunt proiectate pentru o durată de viață de 25 de ani în regim de lucru cu apă la 20 de grade Celsius, îndeplinind cerințele internaționale pentru conducte termoplastice sub presiune cu proprietăți hidrostatice dovedite pe termen lung.

Instalare și îmbinare

Flanșele fixe din PP-H integrate se montează direct pe contraflanșele conductei prin garnituri elastomerice și șuruburi metrice, permițând demontarea robinetului din traseu fără tăierea țevii. Inserțiile filetate din oțel inoxidabil integrate în baza corpului facilitează fixarea fermă pe console sau structuri suport, prevenind transferul solicitărilor mecanice din conductă în corpul robinetului.

Interfața standardizată NAMUR permite instalarea directă a electroventilelor pilot, a cutiilor cu senzori de capăt de cursă și a poziționerelor fără elemente de prindere suplimentare. La punerea în funcțiune, personalul tehnic poate verifica vizual poziția robinetului prin indicatorul optic și poate utiliza acționarea manuală de urgență înainte de alimentarea cu aer comprimat.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PROGEF Standard PP-H tip 546 Pro cu actuator pneumatic PPA asigură închiderea și izolarea automatizată a conductelor industriale pentru apă, ape uzate, efluenți și diverse medii chimice. Actuatorul cu revenire prin arc funcționează în modul normal închis (FC), garantând închiderea sigură a robinetului în cazul pierderii presiunii de comandă. Furnizat în întreaga Europă de BigWeld, distribuitor autorizat Georg Fischer, acest ansamblu cu flanșe este dimensionat pentru o presiune nominală de 10 bar la 20 de grade Celsius.

Caracteristici tehnice

Acest ansamblu automatizat combină corpul robust de robinet cu bilă tip 546 Pro cu un actuator pneumatic compact PPA, prevăzut cu arcuri mecanice de revenire și levier manual pentru revizii și punere în funcțiune. Mecanismul pneumatic cu montaj direct garantează o manevrare sfert de tură precisă și o menținere sigură a poziției fără piese intermediare complexe.

  • Material corp robinet: polipropilenă homopolimer izotactică beta-PP-H
  • Mod de acționare: pneumatic PPA, normal închis (FC) cu revenire prin arc și acționare manuală
  • Presiune nominală de lucru: 10 bar (PN10) la 20 de grade Celsius
  • Tip conexiune: flanșe fixe din PP-H, dimensiuni metrice ISO de la d20 până la d63 mm
  • Pachet de etanșare: scaune de bilă din PTFE cu garnituri de susținere din EPDM sau FKM
  • Interfață de comandă: conexiune standardizată NAMUR VDI/VDE 3845 și indicator optic de poziție

Materiale și standarde

Toate componentele robinetului aflate în contact cu fluidul sunt injectate din beta-PP-H izotactic de înaltă calitate, asigurând rezistență chimică și termică excelentă în medii industriale agresive. Carcasele actuatoarelor pneumatice sunt fabricate din polipropilenă armată cu fibră de sticlă ignifugă sau din aluminiu anodizat dur.

Etanșeitatea ansamblului este testată și certificată conform standardelor ISO 9393-2 și EN 12266, încadrându-se în clasa de etanșeitate A. Componentele PROGEF Standard sunt proiectate pentru o durată de viață de 25 de ani în regim de lucru cu apă la 20 de grade Celsius, îndeplinind cerințele internaționale pentru conducte termoplastice sub presiune cu proprietăți hidrostatice dovedite pe termen lung.

Instalare și îmbinare

Flanșele fixe din PP-H integrate se montează direct pe contraflanșele conductei prin garnituri elastomerice și șuruburi metrice, permițând demontarea robinetului din traseu fără tăierea țevii. Inserțiile filetate din oțel inoxidabil integrate în baza corpului facilitează fixarea fermă pe console sau structuri suport, prevenind transferul solicitărilor mecanice din conductă în corpul robinetului.

Interfața standardizată NAMUR permite instalarea directă a electroventilelor pilot, a cutiilor cu senzori de capăt de cursă și a poziționerelor fără elemente de prindere suplimentare. La punerea în funcțiune, personalul tehnic poate verifica vizual poziția robinetului prin indicatorul optic și poate utiliza acționarea manuală de urgență înainte de alimentarea cu aer comprimat.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
199251243
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199251253
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199251244
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199251254
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199251245
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199251255
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199251246
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199251256
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199251247
Material: PP-H
PN: 10 bar
Buc. 5.477,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199251257
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199251248
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199251258
Material: PP-H
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199251243
D: 20 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251253
D: 20 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251244
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251254
D: 25 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251245
D: 32 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251255
D: 32 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251246
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251256
D: 40 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251247
D: 50 mm
Garnitura: EPDM
Livrare în 24h
5.477,85 RON / Buc.
Cod produs: 199251257
D: 50 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251248
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199251258
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
