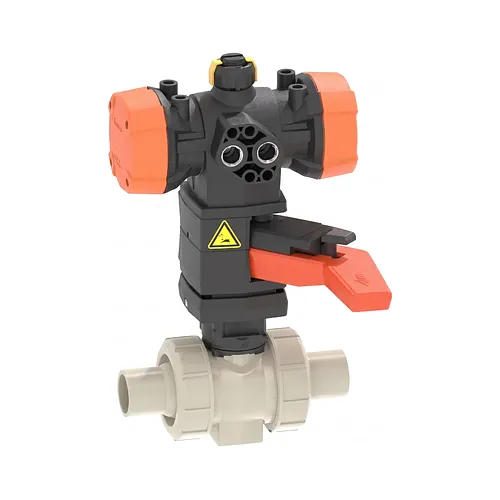

Robinet cu bilă pneumatic PP-H PROGEF 546 Pro FO SDR11

  Fișă tehnică (PDF)

Robinetul cu bilă pneumatic Georg Fischer PROGEF Standard Tip 546 Pro reprezintă o soluție tehnică avansată de automatizare pentru distribuția chimică, tratarea industrială a apei și instalațiile tehnologice solicitante. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest ansamblu complet automatizat, proiectat pentru siguranță operațională continuă și control riguros al debitelor. Robinetul este acționat de un servomotor pneumatic compact din polipropilenă armată cu fibră de sticlă (PP-GF), configurat în regim normal deschis (FO / revenire cu arc). În cazul întreruperii alimentării cu aer comprimat de comandă, arcurile mecanice integrate readuc automat sfera în poziția complet deschisă, protejând instalația împotriva suprapresiunii din amonte.

Corpul robinetului este fabricat din polipropilenă homopolimer beta (beta PP-H), un material cu rezistență chimică remarcabilă la acizi, baze, săruri și solvenți agresivi, garantând o durată de exploatare proiectată de 25 de ani pentru apă la 20 grade Celsius. Piesa dispune de capete lungi SDR11 calibrate pentru sudură cap la cap, fiind pe deplin compatibilă atât cu mașini de sudură prin infraroșu (IR-Plus), cât și cu echipamente convenționale cu element încălzitor. Certificat pentru o presiune nominală de lucru PN10 (10 bar), robinetul Tip 546 Pro integrează scaune de etanșare din PTFE de înaltă puritate și inele de compensare elastice din EPDM sau FKM, asigurând o etanșare bidirecțională optimă chiar și în regimuri de lucru cu variații mari de temperatură.

Unitatea pneumatică include interfețe standardizate NAMUR conform VDI/VDE 3845 pentru atașarea directă a electrovalvelor de comandă și a senzorilor de capăt de cursă, având indicator optic de poziție și acționare manuală de urgență pentru probe și mentenanță. Funcționând la o presiune de comandă de 5,6 bar cu timpi de manevră de 1 până la 2 secunde, ansamblul acoperă diametre metrice de la d20 până la d63 (DN15 până la DN50). Construcția mecanică include inserții filetate integrate din oțel inoxidabil pentru ancorare pe console de susținere și o tijă de manevră cu punct de forfecare controlat, prevenind scăpările accidentale de fluid sau solicitările mecanice asupra conductelor adiacente.
