Robinet cu bilă pneumatic PP-H 546 Pro FO SDR11

  Fișă tehnică (PDF)

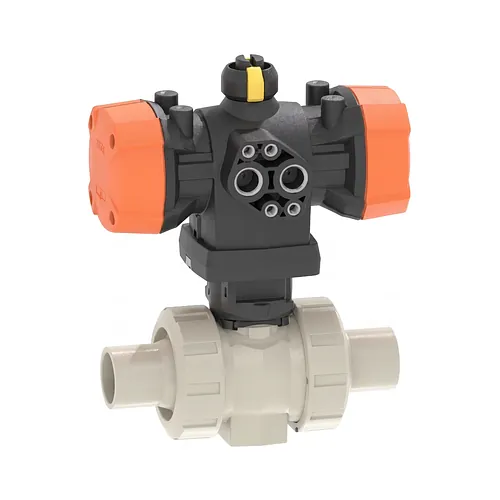

Robinetul cu bilă pneumatic Georg Fischer PROGEF Standard Tip 546 Pro este un ansamblu industrial automatizat conceput pentru procese chimice, tratarea apei și rețele de canalizare industrială. Fabricat de Georg Fischer din beta-PP-H (polipropilenă homopolimer izotactică), acesta combină corpul de robinet Tip 546 Pro cu un actuator pneumatic PPA cu simplă acțiune și revenire pe arc în poziție normal deschis (FO). Echipat cu capete pentru sudură cap la cap SDR11, compatibile cu sudura clasică și prin infraroșu (IR), robinetul asigură o presiune nominală de 10 bar (PN10) pentru dimensiuni între d20 și d110.

Actuatorul pneumatic PPA dispune de o carcasă rezistentă la coroziune, realizată din polipropilenă armată cu fibră de sticlă (PP-GF) ignifugă, oferind protecție superioară în atmosfere industriale agresive. Funcționând prin revenire cu arc în modul FO la o presiune de comandă de 5,6 bar, actuatorul include o interfață integrată NAMUR conform VDI/VDE 3845. Aceasta permite montajul direct al electrovalvelor de pilotare și al cutiilor de semnalizare a poziției fără console suplimentare, fiind completată de un indicator optic vizibil.

Mecanica internă asigură un cuplu de acționare redus și o durată de viață extinsă. Sfera este etanșată pe scaune din PTFE susținute de inele elastice de compensare, oferind închidere sigură verificată conform ISO 9393-2 și EN 12266 cu rata de scurgere A. Garniturile din EPDM sau FKM oferă compatibilitate chimică ridicată la contactul cu acizi, baze și săruri. Tija de manevră integrează un punct de forfecare calculat situat deasupra etanșărilor duble, prevenind scurgerile de fluid în exterior în cazul unui șoc mecanic.

Inserțiile filetate integrate din oțel inoxidabil de la baza corpului permit ancorarea stabilă pe console de susținere fără a introduce tensiuni mecanice în conductă. Ansamblul păstrează compatibilitatea dimensională directă cu robinetele din generația anterioară Tip 546, facilitând modernizarea instalațiilor existente. Proiectat pentru o durată de exploatare de 25 de ani pentru apă la 20 de grade Celsius, acest robinet PROGEF Standard oferă siguranță și control optim în rețelele industriale automatizate.
