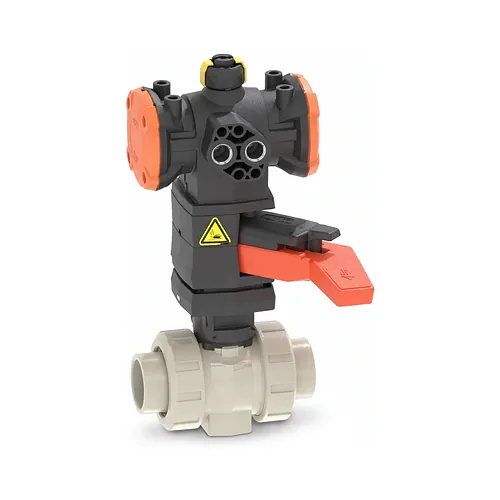

Robinet cu bilă PP-H pneumatic Tip 546 Pro DA d16-63 PN10

  Fișă tehnică (PDF)

Robinetul cu bilă PROGEF Standard PP-H Tip 546 Pro DA, fabricat de Georg Fischer (GF Piping Systems), asigură izolarea automatizată a fluidelor chimice agresive, a instalațiilor de tratare a apei și a circuitelor de distribuție industrială. Corpul cu dublă olandeză este realizat din polipropilenă homopolimer beta (beta-PP-H) și este echipat cu un actuator pneumatic cu dublu efect. Ansamblul este dimensionat pentru presiunea nominală de 10 bar (PN10), pe gama d16 până la d63, cu etanșeitate verificată conform ISO 9393-2 și EN 12266, clasa A.

Acționarea cu dublu efect folosește aer comprimat atât pentru cursa de deschidere, cât și pentru cea de închidere, rezultând manevre rapide, simetrice și timpi de ciclu constanți, fără arcuri mecanice de revenire. Carcasa actuatorului este din polipropilenă armată cu fibră de sticlă (PP-GF), ignifugă, potrivită pentru atmosfere agresive în care acționările metalice se corodează. Echiparea include indicator optic de poziție, acționare manuală de urgență și interfață NAMUR conform VDI/VDE 3845 pentru montarea directă a cutiilor de microcontacte, a poziționerelor sau a electrovalvelor de comandă.

În interior, scaunele sferei din PTFE cu frecare redusă sunt susținute de inele elastomerice de sprijin din EPDM sau FKM, alese în funcție de fluidul vehiculat. Tija de manevră are un punct prestabilit de forfecare, care împiedică scăparea fluidului în exterior la aplicarea unui cuplu excesiv prin actuator. Racordarea se realizează prin lipire prin mufare conform dimensiunilor metrice ISO, cu îmbinări omogene executate cu mașinile uzuale de polifuziune. Cota z și filetul piulițelor olandeze sunt identice cu cele ale primei generații Tip 546, astfel încât robinetul se montează direct în magistralele existente, fără modificarea traseului.

• Material corp: polipropilenă homopolimer beta (beta-PP-H)
• Acționare: pneumatică, dublu efect (DA), carcasă PP-GF
• Presiune nominală: 10 bar (PN10)
• Dimensiuni: d16 până la d63, lipire prin mufare ISO
• Scaune: PTFE, cu inele de sprijin EPDM sau FKM

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme industriale de conducte și soluții de automatizare a armăturilor termoplastice la nivel european.
