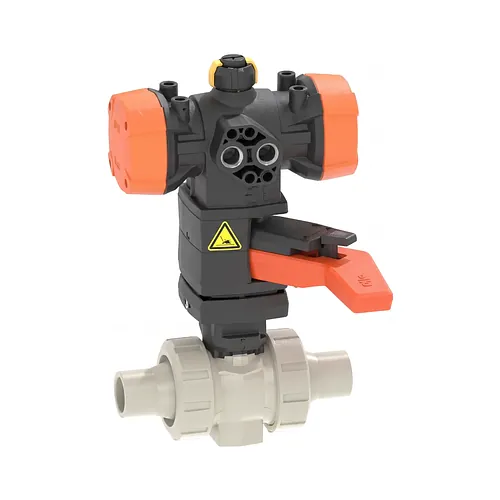

Robinet pneumatic cu bilă PP-H 546 Pro PPA FC d16-63

  Fișă tehnică (PDF)

Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro automatizează izolarea și controlul debitului în instalațiile chimice industriale, în stațiile de tratare a apei și în rețelele tehnologice de evacuare. Corpul este realizat din β-PP-H izotactic, cu capete pentru lipire prin mufare metrică în gama d16–63 mm, iar construcția cu dublă olandeză este dimensionată pentru o presiune nominală de 10 bar (PN10 / SDR 11) la 20 grade C.

Acționarea este asigurată de un actuator pneumatic PPA cu carcasă din polipropilenă armată cu fibră de sticlă (PP-GF), configurat normal închis (FC): robinetul se închide imediat la pierderea presiunii aerului de comandă. Carcasa ignifugă rezistă la atmosfere industriale agresive, funcționează la o presiune a aerului de comandă de 5,6 bar și asigură timpi de acționare de 1–2 secunde. Etanșarea respectă ISO 9393-2 și EN 12266 clasa de etanșeitate A, cu scaune de bilă din PTFE cu frecare redusă, susținute de inele de sprijin din EPDM sau FKM, care mențin cuplul de manevră scăzut.

Interfața standardizată NAMUR (VDI/VDE 3845) permite montarea directă a electrovalvelor de pilotare, a traductoarelor de poziție și a cutiilor de semnalizare, fără adaptoare. Dubla olandeză permite demontarea radială pentru mentenanță, fără tensionarea conductelor adiacente, iar cotele Z rămân compatibile cu generația anterioară GF 546 și cu seriile 230–235, simplificând modernizarea instalațiilor existente. Inserțiile filetate din oțel inoxidabil din baza robinetului asigură fixarea fără tensiuni pe console de susținere, iar indicatorul optic de poziție și comanda manuală de urgență permit verificarea vizuală și operarea manuală în timpul reviziilor.

• Presiune nominală: 10 bar (PN10 / SDR 11) la 20 grade C
• Material corp: β-PP-H izotactic, capete pentru lipire prin mufare d16–63 mm
• Acționare: actuator pneumatic PPA, normal închis (FC)
• Carcasă actuator: polipropilenă armată cu fibră de sticlă (PP-GF), ignifugă
• Aer de comandă: 5,6 bar, interfață NAMUR VDI/VDE 3845
• Timp de acționare: 1–2 secunde
• Etanșare bilă: scaune PTFE cu inele de sprijin EPDM sau FKM
