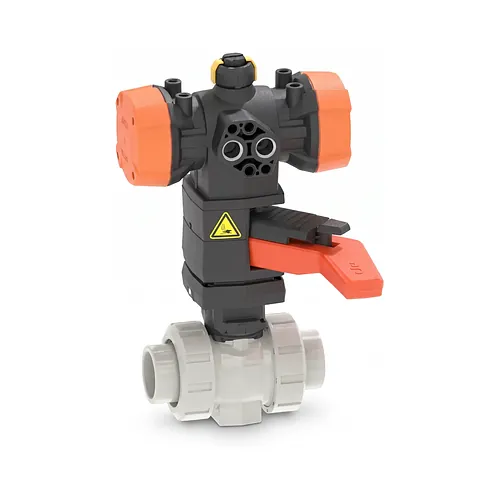

Robinet cu bilă 546 Pro PVC-C FC pneumatic, d16–d63

Robinet cu bilă 546 Pro PVC-C FC pneumatic, d16–d63

Material: PVC-C PN: 10 bar

  Fișă tehnică (PDF)

Robinetul cu bilă pneumatic din PVC-C Georg Fischer Tip 546 Pro este destinat liniilor de proces automatizate care necesită izolare sigură de la distanță și o poziție de avarie definită. Actuatorul pneumatic PPA cu simplă acțiune, în configurația Fail-Safe-to-Close, deschide robinetul cu aer comprimat și îl readuce în poziția închis prin forța arcului la pierderea semnalului sau a aerului de comandă. Se livrează cu manșoane de lipire prin mufare în seria metrică, de la d16 la d63 mm, pentru instalații chimice, tratarea apei și tratamente de suprafață.

Caracteristici tehnice

Ansamblul combină corpul modular al robinetului Tip 546 Pro cu un actuator pneumatic compact cu pinion și cremalieră, la o presiune nominală de 10 bar pe întreg domeniul dimensional. Funcțiile integrate acoperă montajul accesoriilor, citirea poziției și acționarea de urgență la punerea în funcțiune sau la revizii.

  • Mod de acționare: actuator pneumatic PPA cu simplă acțiune și revenire cu arc, Fail-Safe-to-Close (FC).
  • Interfață accesorii: montaj NAMUR integrat conform VDI/VDE 3845 pentru electrovalve și cutii cu limitatoare.
  • Presiune de regim: 10 bar presiune nominală pe tot domeniul de la d16 la d63 mm.
  • Comandă manuală de urgență: manevrare integrată în lipsa aerului comprimat.
  • Indicare poziție: indicator optic cu vizibilitate ridicată pe carcasa actuatorului.
  • Variante de etanșare: EPDM sau FKM, alese în funcție de fluidul de proces.

Materiale și standarde

Toate componentele termoplastice aflate în contact cu fluidul sunt din policlorură de vinil postclorurată neplastifiată (PVC-C), cu rezistență chimică și termică superioară materialului PVC-U convențional; gama PVC-C este proiectată pentru temperaturi ridicate, până la 80 de grade sub presiune.

Carcasa actuatorului este injectată din polipropilenă armată cu fibră de sticlă (PP-GF), cu inserții filetate din oțel inoxidabil, astfel încât rezistă atmosferelor industriale corozive fără degradare. Etanșarea este asigurată de scaune de bilă din PTFE virgin, cu garnituri suport specifice fluidului și inele O de corp din EPDM sau FKM. Corpul, bila și capetele de îmbinare respectă seria metrică de dimensiuni ISO și standardul ISO 15493, iar dimensiunile între fețe respectă EN 558 și ISO 5752.

Instalare și îmbinare

Îmbinarea se face prin lipire prin mufare în seria metrică ISO; suprafețele de lipire trebuie să fie curate, uscate și degresate, iar îmbinarea trebuie să se întărească complet înainte de punerea sub presiune. Se prevede spațiu liber deasupra robinetului pentru actuator, pentru maneta de urgență și pentru electrovalva sau cutia cu limitatoare montate pe interfața NAMUR, iar alimentarea cu aer de comandă se dimensionează astfel încât cursa să nu fie strangulată. Garniturile FKM se aleg pentru acizi agresivi, cele din EPDM pentru fluide industriale uzuale.

  Fișă tehnică (PDF)

Robinetul cu bilă pneumatic din PVC-C Georg Fischer Tip 546 Pro este destinat liniilor de proces automatizate care necesită izolare sigură de la distanță și o poziție de avarie definită. Actuatorul pneumatic PPA cu simplă acțiune, în configurația Fail-Safe-to-Close, deschide robinetul cu aer comprimat și îl readuce în poziția închis prin forța arcului la pierderea semnalului sau a aerului de comandă. Se livrează cu manșoane de lipire prin mufare în seria metrică, de la d16 la d63 mm, pentru instalații chimice, tratarea apei și tratamente de suprafață.

Caracteristici tehnice

Ansamblul combină corpul modular al robinetului Tip 546 Pro cu un actuator pneumatic compact cu pinion și cremalieră, la o presiune nominală de 10 bar pe întreg domeniul dimensional. Funcțiile integrate acoperă montajul accesoriilor, citirea poziției și acționarea de urgență la punerea în funcțiune sau la revizii.

  • Mod de acționare: actuator pneumatic PPA cu simplă acțiune și revenire cu arc, Fail-Safe-to-Close (FC).
  • Interfață accesorii: montaj NAMUR integrat conform VDI/VDE 3845 pentru electrovalve și cutii cu limitatoare.
  • Presiune de regim: 10 bar presiune nominală pe tot domeniul de la d16 la d63 mm.
  • Comandă manuală de urgență: manevrare integrată în lipsa aerului comprimat.
  • Indicare poziție: indicator optic cu vizibilitate ridicată pe carcasa actuatorului.
  • Variante de etanșare: EPDM sau FKM, alese în funcție de fluidul de proces.

Materiale și standarde

Toate componentele termoplastice aflate în contact cu fluidul sunt din policlorură de vinil postclorurată neplastifiată (PVC-C), cu rezistență chimică și termică superioară materialului PVC-U convențional; gama PVC-C este proiectată pentru temperaturi ridicate, până la 80 de grade sub presiune.

Carcasa actuatorului este injectată din polipropilenă armată cu fibră de sticlă (PP-GF), cu inserții filetate din oțel inoxidabil, astfel încât rezistă atmosferelor industriale corozive fără degradare. Etanșarea este asigurată de scaune de bilă din PTFE virgin, cu garnituri suport specifice fluidului și inele O de corp din EPDM sau FKM. Corpul, bila și capetele de îmbinare respectă seria metrică de dimensiuni ISO și standardul ISO 15493, iar dimensiunile între fețe respectă EN 558 și ISO 5752.

Instalare și îmbinare

Îmbinarea se face prin lipire prin mufare în seria metrică ISO; suprafețele de lipire trebuie să fie curate, uscate și degresate, iar îmbinarea trebuie să se întărească complet înainte de punerea sub presiune. Se prevede spațiu liber deasupra robinetului pentru actuator, pentru maneta de urgență și pentru electrovalva sau cutia cu limitatoare montate pe interfața NAMUR, iar alimentarea cu aer de comandă se dimensionează astfel încât cursa să nu fie strangulată. Garniturile FKM se aleg pentru acizi agresivi, cele din EPDM pentru fluide industriale uzuale.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Garnitura EPDM
D 16 mm
199250402
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 16 mm
199250412
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 20 mm
199250403
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 20 mm
199250413
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 25 mm
199250404
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 25 mm
199250414
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 32 mm
199250405
Material: PVC-C
PN: 10 bar
Buc. 4.255,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 32 mm
199250415
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 40 mm
199250406
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 40 mm
199250416
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 50 mm
199250407
Material: PVC-C
PN: 10 bar
Buc. 5.012,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 50 mm
199250417
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 63 mm
199250408
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 63 mm
199250418
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199250402
Garnitura: EPDM
D: 16 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250412
Garnitura: FKM
D: 16 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250403
Garnitura: EPDM
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250413
Garnitura: FKM
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250404
Garnitura: EPDM
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250414
Garnitura: FKM
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250405
Garnitura: EPDM
D: 32 mm
Livrare în 24h
4.255,75 RON / Buc.
Cod produs: 199250415
Garnitura: FKM
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250406
Garnitura: EPDM
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250416
Garnitura: FKM
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250407
Garnitura: EPDM
D: 50 mm
Livrare în 24h
5.012,26 RON / Buc.
Cod produs: 199250417
Garnitura: FKM
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250408
Garnitura: EPDM
D: 63 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250418
Garnitura: FKM
D: 63 mm
Livrare în 24h
La Cerere / Buc.
