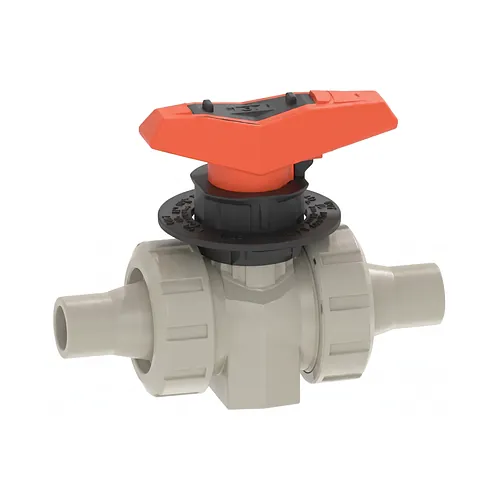

Robinet cu bilă pentru dozare 523 Pro PP-H

  Fișă tehnică (PDF)

Robinetul cu bilă pentru dozare Georg Fischer PROGEF Standard 523 Pro din PP-H este proiectat pentru micro-dozare de mare precizie și reglare liniară a debitului în rețele industriale de conducte de proces. Echipat cu un unghi extins de manevră la 180 grade și o scală gradată de contrast înalt, acest robinet oferă un control volumetric fin acolo unde robineții standard cu sfert de tură nu asigură rezoluția necesară. BigWeld furnizează soluții originale Georg Fischer PROGEF pentru tratarea apei și dozarea reactivilor industriali.

Caracteristici tehnice

Robinetul cu bilă pentru dozare tip 523 Pro asigură un control liniar continuu al debitului, fiind calibrat special pentru aplicații de dozare fină la debite reduse. Geometria internă specifică și scala extinsă la 180 grade garantează poziții de reglaj reproductibile și o distribuție volumetrică stabilă în condiții variabile de proces.

• Presiune nominală de lucru: 10 bar (PN10) pentru întreaga gamă de dimensiuni.
• Unghi de manevră: rotație extinsă la 180 grade pentru calibrarea manuală precisă a debitului.
• Etanșeitate la presiune: testată conform standardelor ISO 9393-2 și EN 12266, atingând rata de scăpare A.
• Sistem de etanșare: scaune de bilă din PTFE cu frecare redusă, susținute de garnituri elastice din EPDM sau FKM.
• Construcție corp: dublu racord olandez complet demontabil cu filet rezistent pentru intervenții radiale rapide.

Materiale și standarde

Fabricat integral din polipropilenă homopolimer izotactică beta-PP-H, corpul robinetului oferă o rigiditate structurală remarcabilă, rezistență hidrostatică pe termen lung și compatibilitate chimică extinsă. Materialul își menține performanțele mecanice în contact cu acizi agresivi, baze și soluții tehnologice pe durata de viață proiectată de 25 de ani la 20 grade Celsius.

Elementele de etanșare aflate în contact cu fluidul combină scaunele inerte din PTFE cu garnituri elastomerice din EPDM sau FKM conforme cu standardul EN 681. Robinetul respectă cerințele standard pentru sisteme de conducte termoplastice sub presiune, asigurând compatibilitate completă în rețelele industriale PROGEF PP-H.

Instalare și îmbinare

Robinetul este prevăzut cu capete pentru lipire prin mufare metrică, asigurând o îmbinare omogenă și sigură în rețele industriale de PP-H pentru dimensiunile d16 și d20 mm. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit ancorarea directă și stabilă pe console sau profile de susținere, eliminând eforturile mecanice din conductă.

Compatibilitatea dimensională deplină cu cotele Z ale generației anterioare Type 523 permite înlocuirea directă fără modificarea traseului existent în cadrul modernizărilor de instalații. Racordurile olandeze permit demontarea radială simplă a corpului central pentru inspecție sau întreținere fără a desface îmbinările sudate prin mufare.
