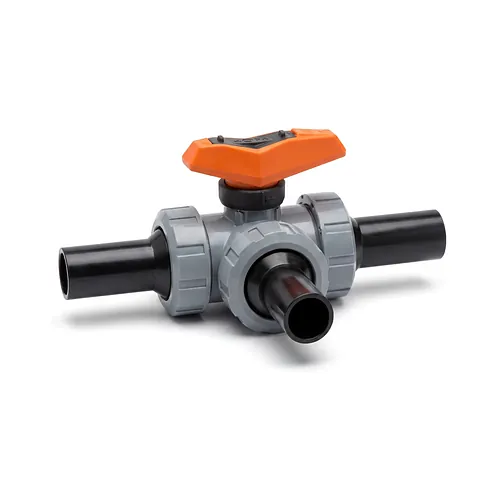

Robinet cu bilă în 3 căi ecoFIT 543 Pro ABS/PE d20-63 PN10

  Fișă tehnică (PDF)

Robinetul cu bilă în 3 căi Georg Fischer ecoFIT Tip 543 Pro din ABS reprezintă o soluție industrială de deviere a debitului, proiectată pentru rețele de conducte termoplastice de înaltă fiabilitate. Prevăzut cu un corp central din ABS și capete lungi din polietilenă PE100 SDR11, acest ansamblu permite integrarea directă prin sudură cap la cap sau electrofuziune în conductele de polietilenă. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest robinet versatil pentru circuite de răcire, instalații de tratare a apei, sisteme de refrigerare secundară și aplicații tehnologice în care rezistența la impact la temperaturi scăzute și tenacitatea mecanică sunt esențiale.

Configurația sferei cu port orizontal în formă de L permite comutarea sigură între ramurile instalației sau dirijarea selectivă a fluidului către două direcții de descărcare. Mecanismul de etanșare este echipat cu scaune din PTFE pur cu coeficient redus de frecare, garantând un cuplu redus de acționare, uzură minimă și o închidere etanșă pe întreaga durată de exploatare. Etanșarea dinamică este asigurată de garnituri din elastomer EPDM, oferind o rezistență chimică remarcabilă împotriva apei tratate, saramurii pentru răcire și fluidelor de proces neoxidante. Ansamblul este proiectat pentru o presiune nominală de lucru de PN10 (10 bar) pe toată gama dimensională metrică de la d20 mm până la d63 mm, cu valori ale debitului kv cuprinse între 75 și 1230 l/min.

Controlul facil și securitatea în exploatare sunt asigurate de un levier manual ergonomic și blocabil, corespunzător diametrelor de la DN15 până la DN50. Mânerul integrează o cheie de reglaj special concepută pentru calibrarea și întreținerea bucșelor de strângere. Deși axul permite rotirea completă la 360 grade, limitatorul mecanic inclus la 90 grade definește exact cursele de comutare, prevenind rotirea accidentală în rețelele industriale. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea rigidă și sigură pe console sau structuri de susținere, evitând transmiterea de solicitări mecanice în conducte. Robinetul 543 Pro este compatibil cu platforma Georg Fischer Tip 546, facilitând montajul facil al actuatoarelor electrice sau pneumatice.
