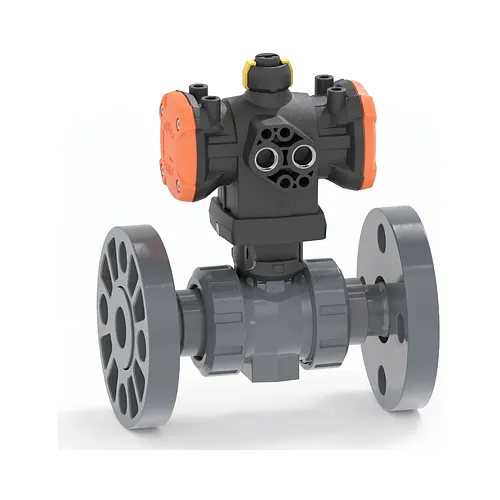

Robinet cu bilă PVC-C 546 Pro V DA pneumatic

Robinet cu bilă PVC-C 546 Pro V DA pneumatic

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

Robinetul cu bilă cu aerisire Georg Fischer tip 546 Pro din policlorură de vinil clorurată (PVC-C) asigură izolarea automată a debitului pentru fluide industriale cu degajare de gaze, precum hipocloritul de sodiu, apa oxigenată și apa clorinată. Echipat cu actuator pneumatic cu dublu efect și flanșe libere metrice, acest ansamblu elimină în siguranță presiunea din cavitatea bilei către conducta din amonte. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează această platformă automatizată pentru sisteme de dozare chimică și stații de tratare din întreaga Europă.

Caracteristici tehnice

Robinetul cu bilă cu aerisire tip 546 Pro integrează un orificiu de depresurizare pentru a preveni acumularea periculoasă a presiunii hidrostatice în cavitatea bilei când robinetul este închis. Acționat pneumatic printr-o unitate cu dublu efect, ansamblul oferă manevrare fiabilă și repetitivă în regim industrial exigent.

  • Presiune nominală de lucru: PN10 pentru întreaga gamă dimensională de la d75 mm până la d110 mm.
  • Interval de temperatură: Proiectat pentru funcționare industrială continuă până la 80 de grade.
  • Mecanism de depresurizare a cavității: Orificiu calibrat de 3 mm orientat către conducta din amonte.
  • Acționare pneumatică: Actuator cu dublu efect (DA) alimentat la o presiune standard de comandă de 5,6 bar.
  • Standard de interfață: Conexiune integrată NAMUR VDI/VDE 3845 pentru montarea directă a electrovalvelor de pilotare și a poziționerelor.
  • Monitorizare vizuală: Indicator optic de poziție de înaltă vizibilitate și inserții filetate din oțel inoxidabil pentru fixare mecanică.

Materiale și standarde

Fabricat integral din materiale termoplastice virgine și elastomeri de înaltă performanță, ansamblul garantează o rezistență chimică deosebită la acizi agresivi, substanțe oxidante și baze. Toate componentele respectă standardele metrice europene de dimensiuni și presiune pentru o integrare industrială sigură.

Corpul robinetului și bila sunt realizate din policlorură de vinil clorurată (PVC-C) în culoarea gri agat (RAL 7038), având scaune din politetrafluoretilenă (PTFE) cu frecare redusă pentru un cuplu de manevră optim. Etanșarea este asigurată de garnituri elastomerice din EPDM sau FKM, selectate în funcție de compatibilitatea cu fluidul vehiculat. Carcasa actuatorului este produsă din polipropilenă armată cu fibră de sticlă (PP-GF) și feronerie din oțel inoxidabil, asigurând protecție anticorozivă în atmosfere agresive. Robinetul respectă cerințele dimensionale ISO și lungimile de montaj conform EN 558.

Instalare și îmbinare

Racordarea la rețea se realizează prin flanșă liberă metrică ISO și capete de îmbinare din PVC-C, permițând strângerea uniformă a șuruburilor și întreținerea simplă fără demontarea tronsoanelor adiacente. Construcția modulară asigură intervenții rapide fără modificări geometrice ale traseului de conducte.

Deoarece platforma tip 546 Pro păstrează compatibilitatea dimensională a cotei z cu generația anterioară 546, robinetul poate fi montat direct în instalațiile existente. La montaj, orificiul de aerisire din bilă trebuie orientat întotdeauna către sursa de presiune din amonte, conform săgeții indicatoare de pe corpul robinetului. Îmbinările cu flanșe libere se strâng în cruce la cuplul recomandat, utilizând garnituri plate din elastomer pentru a asigura o etanșeitate perfectă pe termen lung.

  Fișă tehnică (PDF)

Robinetul cu bilă cu aerisire Georg Fischer tip 546 Pro din policlorură de vinil clorurată (PVC-C) asigură izolarea automată a debitului pentru fluide industriale cu degajare de gaze, precum hipocloritul de sodiu, apa oxigenată și apa clorinată. Echipat cu actuator pneumatic cu dublu efect și flanșe libere metrice, acest ansamblu elimină în siguranță presiunea din cavitatea bilei către conducta din amonte. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează această platformă automatizată pentru sisteme de dozare chimică și stații de tratare din întreaga Europă.

Caracteristici tehnice

Robinetul cu bilă cu aerisire tip 546 Pro integrează un orificiu de depresurizare pentru a preveni acumularea periculoasă a presiunii hidrostatice în cavitatea bilei când robinetul este închis. Acționat pneumatic printr-o unitate cu dublu efect, ansamblul oferă manevrare fiabilă și repetitivă în regim industrial exigent.

  • Presiune nominală de lucru: PN10 pentru întreaga gamă dimensională de la d75 mm până la d110 mm.
  • Interval de temperatură: Proiectat pentru funcționare industrială continuă până la 80 de grade.
  • Mecanism de depresurizare a cavității: Orificiu calibrat de 3 mm orientat către conducta din amonte.
  • Acționare pneumatică: Actuator cu dublu efect (DA) alimentat la o presiune standard de comandă de 5,6 bar.
  • Standard de interfață: Conexiune integrată NAMUR VDI/VDE 3845 pentru montarea directă a electrovalvelor de pilotare și a poziționerelor.
  • Monitorizare vizuală: Indicator optic de poziție de înaltă vizibilitate și inserții filetate din oțel inoxidabil pentru fixare mecanică.

Materiale și standarde

Fabricat integral din materiale termoplastice virgine și elastomeri de înaltă performanță, ansamblul garantează o rezistență chimică deosebită la acizi agresivi, substanțe oxidante și baze. Toate componentele respectă standardele metrice europene de dimensiuni și presiune pentru o integrare industrială sigură.

Corpul robinetului și bila sunt realizate din policlorură de vinil clorurată (PVC-C) în culoarea gri agat (RAL 7038), având scaune din politetrafluoretilenă (PTFE) cu frecare redusă pentru un cuplu de manevră optim. Etanșarea este asigurată de garnituri elastomerice din EPDM sau FKM, selectate în funcție de compatibilitatea cu fluidul vehiculat. Carcasa actuatorului este produsă din polipropilenă armată cu fibră de sticlă (PP-GF) și feronerie din oțel inoxidabil, asigurând protecție anticorozivă în atmosfere agresive. Robinetul respectă cerințele dimensionale ISO și lungimile de montaj conform EN 558.

Instalare și îmbinare

Racordarea la rețea se realizează prin flanșă liberă metrică ISO și capete de îmbinare din PVC-C, permițând strângerea uniformă a șuruburilor și întreținerea simplă fără demontarea tronsoanelor adiacente. Construcția modulară asigură intervenții rapide fără modificări geometrice ale traseului de conducte.

Deoarece platforma tip 546 Pro păstrează compatibilitatea dimensională a cotei z cu generația anterioară 546, robinetul poate fi montat direct în instalațiile existente. La montaj, orificiul de aerisire din bilă trebuie orientat întotdeauna către sursa de presiune din amonte, conform săgeții indicatoare de pe corpul robinetului. Îmbinările cu flanșe libere se strâng în cruce la cuplul recomandat, utilizând garnituri plate din elastomer pentru a asigura o etanșeitate perfectă pe termen lung.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 75 mm
Garnitura EPDM
199254649V
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199254659V
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199254650V
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199254660V
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199254651V
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199254661V
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
