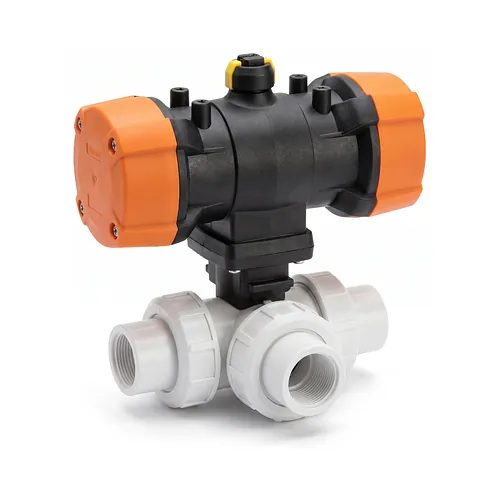

Robinet cu bilă cu 3 căi tip 543 PVDF Pro P

Robinet cu bilă cu 3 căi tip 543 PVDF Pro P

Material: PVDF Port: Orizontal/Port-T PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P oferă control automatizat pentru devierea, amestecarea și izolarea debitului în rețele industriale de distribuție chimică și fluide de înaltă puritate. Proiectat pentru automatizări de proces, acest ansamblu combină un corp inert din PVDF cu un servomotor pneumatic cu revenire cu arc configurat cu siguranță la închidere (FC) și o bilă orizontală cu port-T, fiind calibrat pentru o presiune de lucru de 10 bar pe dimensiunile d16 până la d63 mm.

Caracteristici tehnice

Robinetul tip 543 Pro P este manevrat de un servomotor pneumatic cu simplă acțiune, care revine automat în poziție sigură de închidere la căderea presiunii de comandă. Configurația orizontală cu port-T dirijează fluidul în mod prestabilit pe traseul B-C, comutând la acționare pe o distribuție completă pe toate căile A-B-C.

  • Funcționare servomotor: Pneumatic cu simplă acțiune și siguranță la închidere (FC) la o cursă rotativă de 90 de grade
  • Presiune aer de comandă: 5,6 bar presiune nominală prin interfață standardizată NAMUR conform VDI/VDE 3845
  • Carcasă servomotor: Polipropilenă ranforsată cu fibră de sticlă (PP-GF) cu indicator vizual de poziție integrat
  • Presiune nominală robinet: Proiectat pentru o presiune maximă de lucru de 10 bar la temperatura de referință
  • Timp de acționare: Manevrare rapidă la un sfert de tură finalizată într-un interval de 1 până la 2 secunde

Materiale și standarde

Corpul și bila robinetului sunt injectate din fluorură de poliviniliden (PVDF) virgină, asigurând o rezistență chimică excelentă și o inerție completă în contact cu fluide agresive. Ansamblul intern de etanșare combină scaune de bilă cu coeficient redus de frecare din PTFE și garnituri inelare din elastomer fluorurat FKM, prevenind scăpările interne și emisiile fugitive.

Materialul SYGEF Standard PVDF oferă un interval larg de temperatură de funcționare, de la -20 grade C până la +140 grade C. Acesta prezintă o rezistență remarcabilă împotriva acizilor minerali concentrați, agenților oxidanți precum acidul azotic sau acidul sulfuric, halogenilor, hidrocarburilor alifatice și apei deionizate de înaltă puritate. Materialul este conform cu standardul ISO 10931 pentru sisteme industriale din fluoropolimeri și respectă cerințele FDA 21 CFR § 177.2510 pentru PVDF și FDA 21 CFR § 177.1550 pentru etanșările din PTFE, garantând compatibilitatea fiziologică în circuite farmaceutice și tratare a apei.

Instalare și îmbinare

Îmbinarea în rețeaua de conducte se realizează prin lipire prin mufare (sudură prin polifuziune) pe ștuțuri metrice, generând suduri omogene de maximă siguranță structurală conform normativului DVS 2207-15. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit ancorarea mecanică directă pe console de susținere, prevenind transmiterea cuplului de acționare sau a tensiunilor mecanice din conducte către robinet.

Robinetul este prevăzut cu racorduri olandeze demontabile, menținând compatibilitatea dimensională completă cu generațiile anterioare Georg Fischer tip 543 și seriile 285–288. Furnizat la nivel european de BigWeld, distribuitor autorizat Georg Fischer, acest robinet acționat garantează o funcționare fiabilă pe termen lung în circuite de dozare chimică, instalații de apă deionizată și colectoare industriale de distribuție.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P oferă control automatizat pentru devierea, amestecarea și izolarea debitului în rețele industriale de distribuție chimică și fluide de înaltă puritate. Proiectat pentru automatizări de proces, acest ansamblu combină un corp inert din PVDF cu un servomotor pneumatic cu revenire cu arc configurat cu siguranță la închidere (FC) și o bilă orizontală cu port-T, fiind calibrat pentru o presiune de lucru de 10 bar pe dimensiunile d16 până la d63 mm.

Caracteristici tehnice

Robinetul tip 543 Pro P este manevrat de un servomotor pneumatic cu simplă acțiune, care revine automat în poziție sigură de închidere la căderea presiunii de comandă. Configurația orizontală cu port-T dirijează fluidul în mod prestabilit pe traseul B-C, comutând la acționare pe o distribuție completă pe toate căile A-B-C.

  • Funcționare servomotor: Pneumatic cu simplă acțiune și siguranță la închidere (FC) la o cursă rotativă de 90 de grade
  • Presiune aer de comandă: 5,6 bar presiune nominală prin interfață standardizată NAMUR conform VDI/VDE 3845
  • Carcasă servomotor: Polipropilenă ranforsată cu fibră de sticlă (PP-GF) cu indicator vizual de poziție integrat
  • Presiune nominală robinet: Proiectat pentru o presiune maximă de lucru de 10 bar la temperatura de referință
  • Timp de acționare: Manevrare rapidă la un sfert de tură finalizată într-un interval de 1 până la 2 secunde

Materiale și standarde

Corpul și bila robinetului sunt injectate din fluorură de poliviniliden (PVDF) virgină, asigurând o rezistență chimică excelentă și o inerție completă în contact cu fluide agresive. Ansamblul intern de etanșare combină scaune de bilă cu coeficient redus de frecare din PTFE și garnituri inelare din elastomer fluorurat FKM, prevenind scăpările interne și emisiile fugitive.

Materialul SYGEF Standard PVDF oferă un interval larg de temperatură de funcționare, de la -20 grade C până la +140 grade C. Acesta prezintă o rezistență remarcabilă împotriva acizilor minerali concentrați, agenților oxidanți precum acidul azotic sau acidul sulfuric, halogenilor, hidrocarburilor alifatice și apei deionizate de înaltă puritate. Materialul este conform cu standardul ISO 10931 pentru sisteme industriale din fluoropolimeri și respectă cerințele FDA 21 CFR § 177.2510 pentru PVDF și FDA 21 CFR § 177.1550 pentru etanșările din PTFE, garantând compatibilitatea fiziologică în circuite farmaceutice și tratare a apei.

Instalare și îmbinare

Îmbinarea în rețeaua de conducte se realizează prin lipire prin mufare (sudură prin polifuziune) pe ștuțuri metrice, generând suduri omogene de maximă siguranță structurală conform normativului DVS 2207-15. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit ancorarea mecanică directă pe console de susținere, prevenind transmiterea cuplului de acționare sau a tensiunilor mecanice din conducte către robinet.

Robinetul este prevăzut cu racorduri olandeze demontabile, menținând compatibilitatea dimensională completă cu generațiile anterioare Georg Fischer tip 543 și seriile 285–288. Furnizat la nivel european de BigWeld, distribuitor autorizat Georg Fischer, acest robinet acționat garantează o funcționare fiabilă pe termen lung în circuite de dozare chimică, instalații de apă deionizată și colectoare industriale de distribuție.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
199297032
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
199297033
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199297034
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199297035
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199297036
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199297037
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199297038
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199297032
D: 16 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199297033
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199297034
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199297035
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199297036
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199297037
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199297038
D: 63 mm
Livrare în 24h
La Cerere / Buc.
