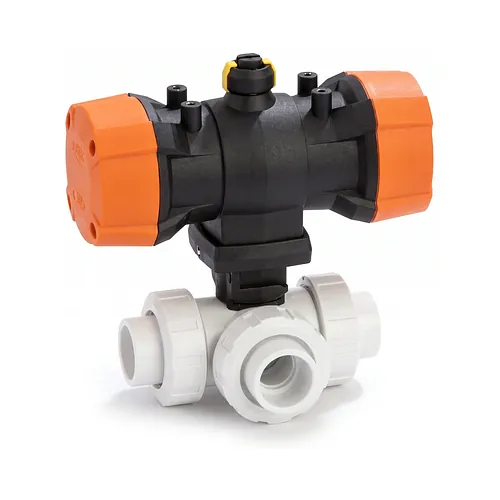

Robinet cu bilă cu 3 căi PVDF tip 543 Pro P

Robinet cu bilă cu 3 căi PVDF tip 543 Pro P

Material: PVDF Port: Port-L PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P este proiectat pentru devierea și distribuția automată a fluidelor în circuite industriale pentru acizi agresivi și substanțe chimice corozive. Fabricat din polifluorură de viniliden (PVDF) nepigmentată pentru lipire prin mufare metrică (d16 până la d63 mm), acest ansamblu PN10 dispune de o bilă cu port L acționată de un servomotor pneumatic cu revenire cu arc în poziție închisă de siguranță (FC), asigurând dirijarea sigură a fluidelor la temperaturi de la -20 de grade până la +140 de grade Celsius.

Caracteristici tehnice

Ansamblul combină o acționare pneumatică automată de siguranță cu etanșări avansate din fluoropolimeri, garantând comutarea precisă și repetabilă a fluxului de fluid.

În starea de repaus nealimentată cu aer (FC), arcurile interne mențin bila cu port orizontal L pe traseul de curgere B-C, comutând către racordul A-C la aplicarea presiunii de comandă. Operând la o presiune standard de aer de 5,6 bar, servomotorul pneumatic include o interfață integrată NAMUR conformă VDI/VDE 3845 și realizează comutarea la 90 de grade într-un interval rapid de 1 până la 2 secunde, indicată optic pe carcasa superioară.

  • Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
  • Interval de temperatură de lucru: de la -20 de grade până la +140 de grade Celsius
  • Mod de acționare: Pneumatic cu revenire cu arc în poziție închisă de siguranță (FC)
  • Sistem de etanșare: Scaune de bilă din PTFE cu frecare redusă și garnituri FKM
  • Interfață de comandă: Interfață NAMUR conformă VDI/VDE 3845 la presiune de aer de 5,6 bar
  • Dimensiuni de conectare: Lipire prin mufare metrică d16 până la d63 mm (DN10 până la DN50)

Materiale și standarde

Construit din materiale termoplastice industriale de înaltă performanță, robinetul oferă o rezistență chimică remarcabilă împotriva acizilor oxidanți puternici, halogenilor și solvenților organici.

Corpul robinetului, racordurile olandeze și bila sunt injectate din PVDF nepigmentat, garantând durabilitate la acid sulfuric concentrat, acid azotic și săruri corozive, în timp ce carcasa exterioară a servomotorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru protecție în medii industriale agresive. Componentele respectă standardul dimensional și de produs ISO 10931, iar materialele în contact cu fluidul sunt conforme cu reglementările FDA 21 CFR. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit ancorarea pe console de susținere, protejând conducta de solicitările mecanice generate la acționare.

Instalare și îmbinare

Îmbinarea în rețea se realizează prin lipire prin mufare cu element încălzitor conform normativului DVS 2207-15, asigurând o conexiune omogenă și sigură cu conductele din PVDF.

Racordurile olandeze integrate permit demontarea radială a corpului de robinet fără demontarea tronsoanelor adiacente de conductă. Ansamblul menține compatibilitatea dimensională completă a piulițelor olandeze, capetelor de robinet și cotelor z de montaj cu generațiile anterioare Georg Fischer 543 și 285–288, facilitând modernizarea instalațiilor existente. Fixarea fermă prin inserțiile filetate din bază garantează stabilitatea mecanică și previne transmiterea vibrațiilor.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P este proiectat pentru devierea și distribuția automată a fluidelor în circuite industriale pentru acizi agresivi și substanțe chimice corozive. Fabricat din polifluorură de viniliden (PVDF) nepigmentată pentru lipire prin mufare metrică (d16 până la d63 mm), acest ansamblu PN10 dispune de o bilă cu port L acționată de un servomotor pneumatic cu revenire cu arc în poziție închisă de siguranță (FC), asigurând dirijarea sigură a fluidelor la temperaturi de la -20 de grade până la +140 de grade Celsius.

Caracteristici tehnice

Ansamblul combină o acționare pneumatică automată de siguranță cu etanșări avansate din fluoropolimeri, garantând comutarea precisă și repetabilă a fluxului de fluid.

În starea de repaus nealimentată cu aer (FC), arcurile interne mențin bila cu port orizontal L pe traseul de curgere B-C, comutând către racordul A-C la aplicarea presiunii de comandă. Operând la o presiune standard de aer de 5,6 bar, servomotorul pneumatic include o interfață integrată NAMUR conformă VDI/VDE 3845 și realizează comutarea la 90 de grade într-un interval rapid de 1 până la 2 secunde, indicată optic pe carcasa superioară.

  • Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
  • Interval de temperatură de lucru: de la -20 de grade până la +140 de grade Celsius
  • Mod de acționare: Pneumatic cu revenire cu arc în poziție închisă de siguranță (FC)
  • Sistem de etanșare: Scaune de bilă din PTFE cu frecare redusă și garnituri FKM
  • Interfață de comandă: Interfață NAMUR conformă VDI/VDE 3845 la presiune de aer de 5,6 bar
  • Dimensiuni de conectare: Lipire prin mufare metrică d16 până la d63 mm (DN10 până la DN50)

Materiale și standarde

Construit din materiale termoplastice industriale de înaltă performanță, robinetul oferă o rezistență chimică remarcabilă împotriva acizilor oxidanți puternici, halogenilor și solvenților organici.

Corpul robinetului, racordurile olandeze și bila sunt injectate din PVDF nepigmentat, garantând durabilitate la acid sulfuric concentrat, acid azotic și săruri corozive, în timp ce carcasa exterioară a servomotorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru protecție în medii industriale agresive. Componentele respectă standardul dimensional și de produs ISO 10931, iar materialele în contact cu fluidul sunt conforme cu reglementările FDA 21 CFR. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit ancorarea pe console de susținere, protejând conducta de solicitările mecanice generate la acționare.

Instalare și îmbinare

Îmbinarea în rețea se realizează prin lipire prin mufare cu element încălzitor conform normativului DVS 2207-15, asigurând o conexiune omogenă și sigură cu conductele din PVDF.

Racordurile olandeze integrate permit demontarea radială a corpului de robinet fără demontarea tronsoanelor adiacente de conductă. Ansamblul menține compatibilitatea dimensională completă a piulițelor olandeze, capetelor de robinet și cotelor z de montaj cu generațiile anterioare Georg Fischer 543 și 285–288, facilitând modernizarea instalațiilor existente. Fixarea fermă prin inserțiile filetate din bază garantează stabilitatea mecanică și previne transmiterea vibrațiilor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
199297092
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
199297093
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199297094
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199297095
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199297096
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199297097
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199297098
Material: PVDF
Port: Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
