Robinet cu bilă cu 3 căi PVDF tip 543 Pro P DA port L

Robinet cu bilă cu 3 căi PVDF tip 543 Pro P DA port L

Material: PVDF Port: Orizontal/Port-L PN: 10 Bar

  Fișă tehnică (PDF)

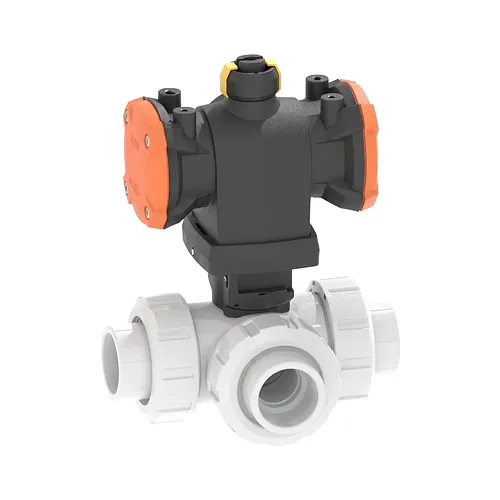

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P DA este o armătură automată din PVDF concepută pentru ingineri de proces și instalatori industriali care gestionează fluide agresive, circuite de apă deionizată și rețele de distribuție chimică. Dotat cu o configurație orizontală cu port L și un actuator pneumatic compact cu dublu efect, acest robinet cu racord olandez dublu comută rapid și sigur curgerea pe dimensiuni de la d16 până la d63 mm, la presiuni de lucru de până la 10 bar.

Caracteristici tehnice

Funcționând la o presiune nominală de 10 bar la 20 de grade Celsius, robinetul tip 543 Pro P DA asigură devierea debitului la sfert de tură cu o repetabilitate excelentă a ciclurilor. Actuatorul pneumatic cu dublu efect lucrează la o presiune de comandă de 5.6 bar, realizând comutarea în 1 până la 2 secunde și integrând o interfață NAMUR conform VDI/VDE 3845 pentru montajul direct al electrovalvelor și limitatoarelor de cursă.

  • Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
  • Interval de temperatură: -20 de grade până la +140 de grade Celsius
  • Geometrie bilă: Port L orizontal pentru deviere la 90 de grade pe 3 căi
  • Tip acționare: Pneumatică cu dublu efect (carcasă PP-GF, interfață NAMUR VDI/VDE 3845)
  • Sistem de etanșare: Scaune din PTFE cu perne elastice și garnituri inelare din FKM
  • Dimensiuni racord: Capete metrice pentru lipire prin mufare de la d16 mm până la d63 mm

Materiale și standarde

Fabricat din fluorură de poliviniliden (PVDF) nepigmentată, corpul și bila robinetului asigură o rezistență chimică remarcabilă împotriva reactivilor industriali agresivi, agenților oxidanți și acizilor minerali concentrați. Ansamblul respectă standardele internaționale de igienă și fabricație, garantând siguranță maximă în instalații chimice și procese ultrapure.

Polimerul PVDF rezistă la acid sulfuric concentrat până la 96 la sută, acid azotic până la 65 la sută, acid clorhidric, acid fluorhidric, halogeni și hidrocarburi alifatice. Materialele respectă cerințele de non-toxicitate fiziologică FDA 21 CFR 177.2510 și USP 25 Clasa VI, etanșările din PTFE fiind conforme cu FDA 21 CFR 177.1550. Dimensiunile constructive respectă cerințele normei ISO 10931, permițând interschimbabilitatea perfectă în rețele industriale termoplastice.

Instalare și îmbinare

Construcția cu racord olandez dublu permite montajul radial rapid și intervențiile directe pe conductă fără demontarea tronsoanelor adiacente. Capetele metrice se asamblează prin lipire prin mufare cu polifuziune termică, conform prescripțiilor tehnice din norma DVS 2207 Partea 15.

Instalatorii beneficiază de inserții filetate integrate pentru fixarea pe console și racorduri de aer standardizate care simplifică integrarea pneumatică pe linie. La execuția îmbinării prin lipire prin mufare, aparatul de polifuziune realizează o sudură moleculară omogenă pe toată suprafața de contact, menținând etanșeitatea sistemului și rezistența la solicitări mecanice.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P DA este o armătură automată din PVDF concepută pentru ingineri de proces și instalatori industriali care gestionează fluide agresive, circuite de apă deionizată și rețele de distribuție chimică. Dotat cu o configurație orizontală cu port L și un actuator pneumatic compact cu dublu efect, acest robinet cu racord olandez dublu comută rapid și sigur curgerea pe dimensiuni de la d16 până la d63 mm, la presiuni de lucru de până la 10 bar.

Caracteristici tehnice

Funcționând la o presiune nominală de 10 bar la 20 de grade Celsius, robinetul tip 543 Pro P DA asigură devierea debitului la sfert de tură cu o repetabilitate excelentă a ciclurilor. Actuatorul pneumatic cu dublu efect lucrează la o presiune de comandă de 5.6 bar, realizând comutarea în 1 până la 2 secunde și integrând o interfață NAMUR conform VDI/VDE 3845 pentru montajul direct al electrovalvelor și limitatoarelor de cursă.

  • Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
  • Interval de temperatură: -20 de grade până la +140 de grade Celsius
  • Geometrie bilă: Port L orizontal pentru deviere la 90 de grade pe 3 căi
  • Tip acționare: Pneumatică cu dublu efect (carcasă PP-GF, interfață NAMUR VDI/VDE 3845)
  • Sistem de etanșare: Scaune din PTFE cu perne elastice și garnituri inelare din FKM
  • Dimensiuni racord: Capete metrice pentru lipire prin mufare de la d16 mm până la d63 mm

Materiale și standarde

Fabricat din fluorură de poliviniliden (PVDF) nepigmentată, corpul și bila robinetului asigură o rezistență chimică remarcabilă împotriva reactivilor industriali agresivi, agenților oxidanți și acizilor minerali concentrați. Ansamblul respectă standardele internaționale de igienă și fabricație, garantând siguranță maximă în instalații chimice și procese ultrapure.

Polimerul PVDF rezistă la acid sulfuric concentrat până la 96 la sută, acid azotic până la 65 la sută, acid clorhidric, acid fluorhidric, halogeni și hidrocarburi alifatice. Materialele respectă cerințele de non-toxicitate fiziologică FDA 21 CFR 177.2510 și USP 25 Clasa VI, etanșările din PTFE fiind conforme cu FDA 21 CFR 177.1550. Dimensiunile constructive respectă cerințele normei ISO 10931, permițând interschimbabilitatea perfectă în rețele industriale termoplastice.

Instalare și îmbinare

Construcția cu racord olandez dublu permite montajul radial rapid și intervențiile directe pe conductă fără demontarea tronsoanelor adiacente. Capetele metrice se asamblează prin lipire prin mufare cu polifuziune termică, conform prescripțiilor tehnice din norma DVS 2207 Partea 15.

Instalatorii beneficiază de inserții filetate integrate pentru fixarea pe console și racorduri de aer standardizate care simplifică integrarea pneumatică pe linie. La execuția îmbinării prin lipire prin mufare, aparatul de polifuziune realizează o sudură moleculară omogenă pe toată suprafața de contact, menținând etanșeitatea sistemului și rezistența la solicitări mecanice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
199297212
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
199297213
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199297214
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199297215
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199297216
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199297217
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199297218
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
