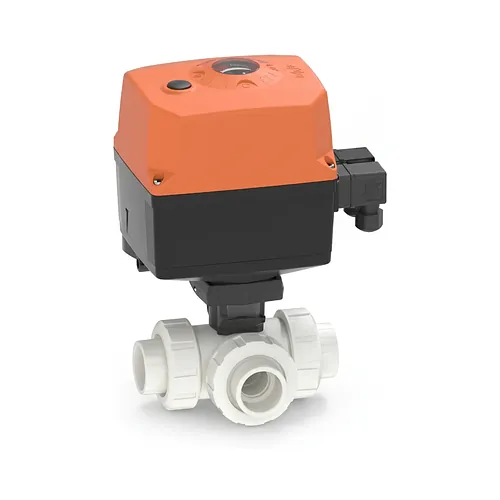

Robinet cu bilă cu 3 căi tip 543 Pro 24V PVDF
Robinetul cu bilă cu 3 căi SYGEF Standard tip 543 Pro 24V de la Georg Fischer este o armătură industrială acționată electric, proiectată pentru operațiuni automate de deviere, amestec și izolare în rețele de conducte chimice și tehnologice. Fabricat din polivinilidenfluorură (PVDF) de calitate superioară, cu scaune din PTFE pur și garnituri FKM, acest robinet cu port T orizontal funcționează fiabil la PN10 într-un interval termic de la -20 grade până la +140 grade Celsius, fiind destinat instalațiilor industriale și sistemelor de tratare a apei.
Caracteristici tehnice
Robinetul cu bilă tip 543 Pro 24V oferă control automat pe 3 căi cu o repetabilitate precisă a poziției și o etanșeitate perfectă în exploatare. Configurația orizontală cu port T permite direcționarea versatilă a fluxului între trei racorduri prevăzute cu semi-olandezi.
- Presiune nominală: PN10 (10 bar la 20 grade Celsius).
- Temperatură de lucru: de la -20 grade până la +140 grade Celsius.
- Acționare electrică: servomotor electric la 24V AC/DC cu încălzitor anticondens integrat, contacte de poziție și manetă manuală de urgență.
- Sistem de etanșare: scaune pentru bilă din PTFE pur cu garnituri elastice din FKM.
- Configurație curgere: bilă cu port T orizontal pentru amestec, deviere și închidere etanșă.
- Gamă dimensională: mufe metrice pentru lipire prin mufare de la d16 mm până la d63 mm (DN10 până la DN50).
Materiale și standarde
Fabricat integral din PVDF de înaltă puritate, corpul robinetului și componentele interne respectă cerințele standardului ISO 10931 pentru sisteme industriale de conducte din mase plastice. Structura fluoropolimerică inertă prezintă o rezistență chimică de excepție împotriva acizilor minerali agresivi precum acidul sulfuric, acidul clorhidric, acidul azotic și acidul fluorhidric, dar și împotriva hidrocarburilor alifice, halogenilor și sărurilor chimice.
Materialul PVDF este conform cerințelor de siguranță fiziologică FDA 21 CFR § 177.2510 și clasificării USP 25 Class VI pentru contactul cu fluide pure. Cu toate acestea, PVDF nu este recomandat pentru utilizarea cu baze anorganice puternice precum hidroxidul de sodiu concentrat sau hidroxidul de potasiu, și nici cu amine organice agresive sau aldehide, substanțe care degradează structura polimerică. Inserțiile filetate integrate din oțel inoxidabil de la baza corpului asigură o fixare mecanică rigidă pe console și structuri industriale.
Instalare și îmbinare
Conectarea la rețeaua de conducte se realizează prin mufe metrice dedicate procedeului de lipire prin mufare cu element încălzitor conform standardului DVS 2207 Partea 15. Această metodă de îmbinare generează suduri omogene și sigure, care mențin geometria optimă a traseului de curgere fără a crea zone moarte sau riscuri de contaminare a fluidului vehiculat.
Construcția cu racord olandez dublu permite demontarea radială rapidă pentru lucrări de mentenanță periodică fără demontarea tronsoanelor adiacente de conductă. Compatibilitatea dimensională directă cu generațiile anterioare Georg Fischer tip 543 și tip 546 facilitează modernizarea modulară a liniilor fără modificări constructive. Distribuit în Europa de către BigWeld, distribuitor autorizat Georg Fischer, acest ansamblu cu robinet cu 3 căi din PVDF asigură automatizarea fiabilă a proceselor tehnologice cu fluide chimice agresive.
Robinetul cu bilă cu 3 căi SYGEF Standard tip 543 Pro 24V de la Georg Fischer este o armătură industrială acționată electric, proiectată pentru operațiuni automate de deviere, amestec și izolare în rețele de conducte chimice și tehnologice. Fabricat din polivinilidenfluorură (PVDF) de calitate superioară, cu scaune din PTFE pur și garnituri FKM, acest robinet cu port T orizontal funcționează fiabil la PN10 într-un interval termic de la -20 grade până la +140 grade Celsius, fiind destinat instalațiilor industriale și sistemelor de tratare a apei.
Caracteristici tehnice
Robinetul cu bilă tip 543 Pro 24V oferă control automat pe 3 căi cu o repetabilitate precisă a poziției și o etanșeitate perfectă în exploatare. Configurația orizontală cu port T permite direcționarea versatilă a fluxului între trei racorduri prevăzute cu semi-olandezi.
- Presiune nominală: PN10 (10 bar la 20 grade Celsius).
- Temperatură de lucru: de la -20 grade până la +140 grade Celsius.
- Acționare electrică: servomotor electric la 24V AC/DC cu încălzitor anticondens integrat, contacte de poziție și manetă manuală de urgență.
- Sistem de etanșare: scaune pentru bilă din PTFE pur cu garnituri elastice din FKM.
- Configurație curgere: bilă cu port T orizontal pentru amestec, deviere și închidere etanșă.
- Gamă dimensională: mufe metrice pentru lipire prin mufare de la d16 mm până la d63 mm (DN10 până la DN50).
Materiale și standarde
Fabricat integral din PVDF de înaltă puritate, corpul robinetului și componentele interne respectă cerințele standardului ISO 10931 pentru sisteme industriale de conducte din mase plastice. Structura fluoropolimerică inertă prezintă o rezistență chimică de excepție împotriva acizilor minerali agresivi precum acidul sulfuric, acidul clorhidric, acidul azotic și acidul fluorhidric, dar și împotriva hidrocarburilor alifice, halogenilor și sărurilor chimice.
Materialul PVDF este conform cerințelor de siguranță fiziologică FDA 21 CFR § 177.2510 și clasificării USP 25 Class VI pentru contactul cu fluide pure. Cu toate acestea, PVDF nu este recomandat pentru utilizarea cu baze anorganice puternice precum hidroxidul de sodiu concentrat sau hidroxidul de potasiu, și nici cu amine organice agresive sau aldehide, substanțe care degradează structura polimerică. Inserțiile filetate integrate din oțel inoxidabil de la baza corpului asigură o fixare mecanică rigidă pe console și structuri industriale.
Instalare și îmbinare
Conectarea la rețeaua de conducte se realizează prin mufe metrice dedicate procedeului de lipire prin mufare cu element încălzitor conform standardului DVS 2207 Partea 15. Această metodă de îmbinare generează suduri omogene și sigure, care mențin geometria optimă a traseului de curgere fără a crea zone moarte sau riscuri de contaminare a fluidului vehiculat.
Construcția cu racord olandez dublu permite demontarea radială rapidă pentru lucrări de mentenanță periodică fără demontarea tronsoanelor adiacente de conductă. Compatibilitatea dimensională directă cu generațiile anterioare Georg Fischer tip 543 și tip 546 facilitează modernizarea modulară a liniilor fără modificări constructive. Distribuit în Europa de către BigWeld, distribuitor autorizat Georg Fischer, acest ansamblu cu robinet cu 3 căi din PVDF asigură automatizarea fiabilă a proceselor tehnologice cu fluide chimice agresive.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
|
199169232 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
|
199169233 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | 8.751,05 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
|
199169234 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | 8.926,80 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
|
199169235 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
|
199169236 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
|
199169237 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
|
199169238 |
Material: PVDF
Port: Orizontal/Port-T
PN: 10 Bar
|
Buc. | 10.954,90 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
