Robinet cu bilă pneumatic 3 căi PP-H 543 Pro P DA

  Fișă tehnică (PDF)

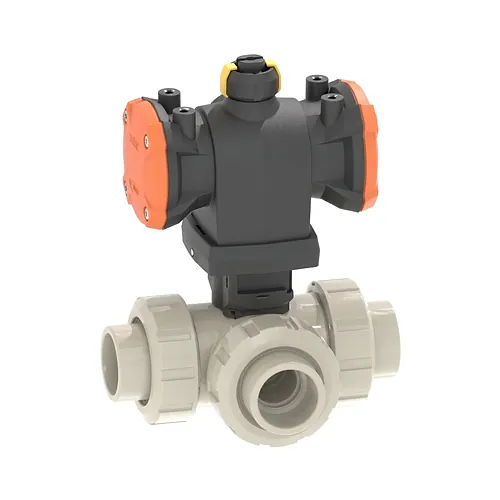

Robinetul cu bilă cu 3 căi pneumatic Georg Fischer PROGEF Standard Tip 543 Pro P DA oferă o soluție performantă pentru devierea și mixarea automată a fluidelor în rețele industriale. Construit cu un corp robust din homopolimer de polipropilenă beta-PP-H și un servomotor pneumatic cu dublu efect (DA), acest robinet asigură o rezistență chimică remarcabilă împotriva substanțelor agresive. Ansamblul este proiectat pentru instalații automatizate din industria chimică, stații de tratare a apei și circuite industriale de răcire ce necesită comutare fiabilă și etanșeitate perfectă.

Acționarea este asigurată de un servomotor pneumatic cu dublu efect, protejat într-o carcasă rezistentă din polipropilenă armată cu fibră de sticlă (PP-GF) cu proprietăți ignifuge. Funcționând la o presiune de comandă a aerului de 5,6 bar, acesta execută rotații rapide la 90 grade într-un interval de 1 până la 2 secunde. Servomotorul include o interfață standardizată NAMUR VDI/VDE 3845 pentru conectarea directă a electrovalvelor de comandă și a senzorilor de poziție. Un indicator optic integrat oferă vizualizarea facilă a poziției de comutare a căilor direct la locul montajului.

Datorită geometriei de bilă orizontală cu port T, robinetul permite divizarea versatilă a fluxului, amestecul a două circuite diferite sau devierea directă a procesului. Etanșarea sferei se bazează pe garnituri din PTFE pur pentru un cuplu de manevră redus, secondate de garnituri de susținere durabile din elastomer EPDM sau FKM. Corpul robinetului rezistă la o presiune nominală de PN10 (10 bar la 20 grade Celsius) și este testat conform cerințelor riguroase din ISO 9393-2 și EN 12266 pentru rata de scurgere A.

Îmbinarea în instalație se realizează prin mufe de sudură metrică (lipire prin mufare d16 - d63 mm), garantând îmbinări omogene și sigure cu conductele din PP-H. Inserțiile filetate din oțel inoxidabil integrate în baza corpului permit ancorarea rigidă pe console fără a transmite tensiuni mecanice către rețeaua de conducte. De asemenea, robinetul păstrează cota de montaj Z identică cu generația anterioară Tip 543, facilitând înlocuirea directă fără modificări structurale ale instalației.
