Robinet cu bilă cu 3 căi 543 Pro P DA port L PP-H

  Fișă tehnică (PDF)

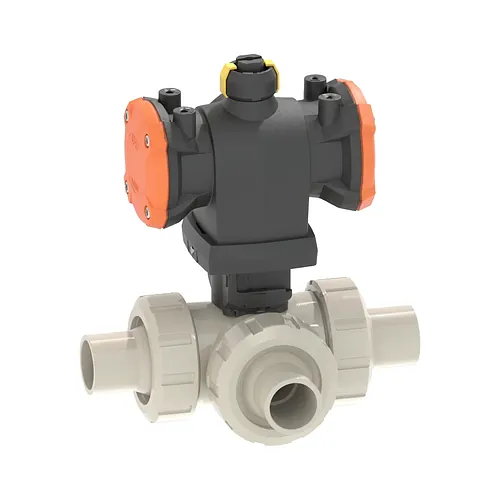

Robinetul cu bilă cu 3 căi Georg Fischer PROGEF Standard Tip 543 Pro P este un ansamblu industrial acționat pneumatic, proiectat pentru devierea și comutarea automată a fluxurilor în circuite de proces. Configurat cu o bilă cu port L orizontal, robinetul permite comutarea precisă a fluidelor între două ramificații de conductă în instalații chimice, stații de tratare a apei și rețele de neutralizare a efluenților industriali. Corpul este fabricat din homopolimer de polipropilenă beta (PP-H) de înaltă densitate, oferind rezistență hidrostatică de lungă durată și stabilitate chimică excepțională împotriva acizilor, bazelor și fluidelor agresive, fiind calculat pentru o durată de viață de până la 25 de ani la transportul apei la 20 de grade Celsius.

Manevrarea este asigurată de un actuator pneumatic cu dublă acțiune (DA) robust, montat direct pe corpul armăturii. Construită dintr-o carcasă din polipropilenă armată cu fibră de sticlă (PP-GF), unitatea de acționare rezistă impecabil în atmosfere industriale corozive. Funcționând la o presiune de alimentare a aerului comprimat de 5,6 bar, mecanismul realizează rotația la 90 de grade într-un interval rapid de 1 până la 2 secunde. Actuatorul integrează o interfață standardizată NAMUR conform VDI/VDE 3845 pentru conectarea facilă a electrovalvelor de pilotare și a cutiilor de capete de cursă, alături de un indicator optic de poziție ușor lizibil ce confirmă direcția de curgere în timp real.

Proiectat pentru o presiune nominală de lucru de 10 bar (PN10), robinetul dispune de capete netede pentru sudură cap la cap compatibile cu tehnologia clasică și cu aparatele de sudură prin radiație infraroșie (IR-Plus) pentru țevi SDR11. Etanșarea internă utilizează scaune din PTFE cu frecare redusă, pretensionate de inele elastomerice de amortizare din EPDM sau FKM. Construcția include o tijă de acționare cu punct de forfecare calculat situat în afara etanșării primare, împiedicând scăpările accidentale de fluid în exterior în caz de suprasarcină mecanică. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit ancorarea rigidă de console fără a transmite solicitările mecanice sau dilatațiile termice din conductă.
