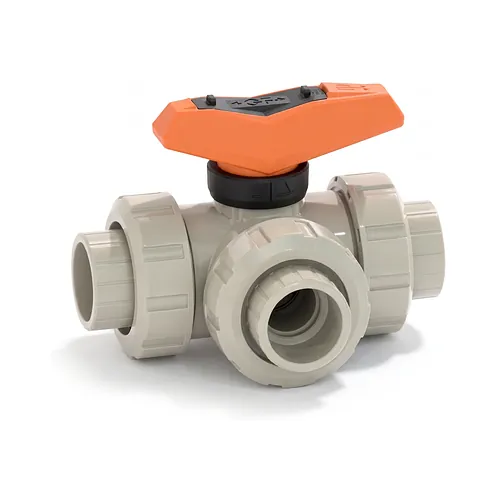

Robinet cu bilă cu 3 căi tip 543 Pro port L PP-H d16-63 PN10

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi PROGEF Standard tip 543 Pro de la Georg Fischer, cu configurație de port L orizontal, este proiectat pentru devierea și distribuția fluidelor de proces în rețele industriale de conducte. Realizat din beta-PP-H de înaltă densitate, acest robinet cu dublu racord olandez acoperă diametre pentru lipire prin mufare între d16 mm și d63 mm la presiunea nominală PN10 la 20 grade Celsius. Asigură o rezistență chimică remarcabilă la acizi neoxidanți, baze și săruri anorganice, având scaune de etanșare din PTFE pur.

Caracteristici tehnice

Robinetul cu bilă tip 543 Pro cu port L orizontal asigură devierea precisă a debitului și închiderea etanșă în instalații industriale solicitante. Geometria internă și inelele elastice de compensare mențin un cuplu de manevră redus și o izolare perfectă la acționări frecvente.

• Presiune nominală de lucru: PN10 (10 bar) la 20 grade Celsius pentru toată gama d16 - d63 mm
• Clasă de etanșeitate: rata de scurgere A conform standardelor de verificare ISO 9393-2 și EN 12266
• Sistem de etanșare: scaune pentru bilă din PTFE pur cu inele de compensare din EPDM sau FKM
• Configurație de curgere: traseu orizontal cu port L și limitator de cursă la 90 grade tip clip-on
• Mecanism de siguranță: tijă de acționare cu punct de rupere prestabilit deasupra etanșării duble
• Fixare pe structură: inserții filetate din inox integrate la baza corpului pentru montaj fără tensiuni

Materiale și standarde

Corpul robinetului și racordurile olandeze sunt fabricate din polipropilenă homopolimer izotactică (beta-PP-H), oferind o rezistență mecanică ridicată la impact și durabilitate hidrostatică pe termen lung. Acest compus termoplastic respectă cerințele standardului ISO 9393-2 pentru componente sub presiune și este proiectat pentru o durată de exploatare de 25 de ani în circuite de apă la 20 grade Celsius.

Compatibilitatea chimică include soluții anorganice agresive, baze apoase și efluenți industriali, în timp ce scaunele din PTFE pur garantează un coeficient redus de frecare și rezistență extinsă la fluide. Garniturile de compensare și inelele O ale tijei din EPDM sau FKM permit configurarea robinetului în funcție de cerințele chimice specifice ale instalației. Tija cu punct de forfecare calculat protejează integritatea etanșării duble în caz de suprasarcină mecanică accidentală, prevenind scăpările de fluid către mediul exterior.

Instalare și îmbinare

Îmbinarea robinetului tip 543 Pro în rețeaua de conducte se realizează prin lipire prin mufare metrică, obținându-se suduri omogene sigure pentru dimensiunile d16 mm până la d63 mm. Construcția cu dublu racord olandez permite demontarea rapidă a corpului pentru inspecție sau întreținere, fără demontarea tronsoanelor fixe de conductă.

Inserțiile filetate din oțel inoxidabil integrate la baza carcasei permit fixarea directă pe console de susținere, împiedicând transmiterea solicitărilor mecanice sau a dilatărilor termice către îmbinările sudate. Levierul ergonomic este echipat cu mecanism de blocare și indicator clar al direcției de curgere, iar interfața superioară este pregătită pentru automatizare modulară rapidă cu acționări electrice sau pneumatice. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează gama completă PROGEF cu documentație tehnică riguroasă.
