Robinet cu bilă cu 3 căi tip 543 Pro P PVDF

Robinet cu bilă cu 3 căi tip 543 Pro P PVDF

Material: PVDF Port: Orizontal/Port-T Garnitura: FKM

  Fișă tehnică (PDF)

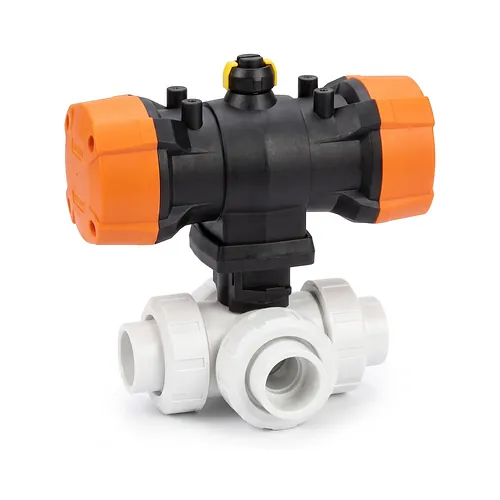

Robinetul cu bilă cu 3 căi acționat pneumatic Georg Fischer SYGEF Standard tip 543 Pro P asigură devierea, amestecul și distribuția automatizată a fluidelor în rețele chimice de proces, conducte industriale și circuite de distribuție a apei purificate. Fabricat din polifluorură de viniliden (PVDF) nepigmentată și echipat cu un actuator pneumatic performant, acest robinet orizontal cu port T oferă o rezistență chimică superioară, anduranță mecanică remarcabilă și etanșeitate bidirecțională sigură.

Caracteristici tehnice

Ansamblul robinetului pneumatic asigură manevrarea rotativă rapidă la 90 de grade, integrând indicator optic de poziție și interfață pneumatică standardizată NAMUR. Conceput pentru automatizarea fiabilă a proceselor, acesta garantează devierea și amestecul fluidelor în condiții grele de exploatare continuă.

  • Presiune nominală de lucru: PN 10 bar pe întreaga gamă de dimensiuni.
  • Interval de temperatură de lucru: de la -20 de grade până la +140 de grade Celsius.
  • Interfață comandă actuator: conformă VDI/VDE 3845 NAMUR pentru presiune pilot de 5,6 bar.
  • Sistem de etanșare: scaune din PTFE pur pentru bilă și garnituri elastomerice performante din FKM pentru cuplu redus.
  • Configurație de curgere: port orizontal T pentru circuite flexibile de deviere și distribuție.

Materiale și standarde

Toate componentele în contact cu fluidul sunt executate din PVDF nepigmentat, garantând rezistență excelentă la acizi minerali concentrați, compuși halogenați și solvenți organici. Suprafața internă netedă previne depunerea particulelor în circuitele de apă de înaltă puritate.

Corpul robinetului prezintă o rugozitate interioară Ra sub 0,5 µm, prevenind contaminarea și formarea biofilmelor în circuitele sanitare. Materialele respectă normele FDA 21 CFR și cerințele USP Clasa VI privind compatibilitatea fiziologică. Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru o protecție superioară în medii industriale corozive.

Instalare și îmbinare

Prevăzut cu capete de mufă metrică, robinetul se racordează la conductele din PVDF prin lipire prin mufare în conformitate cu standardul DVS 2207-15. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit montajul rigid pe console fără a induce tensiuni în rețeaua de conducte.

Ansamblul respectă standardul dimensional ISO 10931, oferind compatibilitate dimensională deplină a piulițelor olandeze cu seriile anterioare Georg Fischer 543 și 546. Construcția termoplastică robustă rezistă la proceduri frecvente de igienizare cu apă fierbinte, sterilizare cu abur și expunere la ozon fără deteriorare structurală.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi acționat pneumatic Georg Fischer SYGEF Standard tip 543 Pro P asigură devierea, amestecul și distribuția automatizată a fluidelor în rețele chimice de proces, conducte industriale și circuite de distribuție a apei purificate. Fabricat din polifluorură de viniliden (PVDF) nepigmentată și echipat cu un actuator pneumatic performant, acest robinet orizontal cu port T oferă o rezistență chimică superioară, anduranță mecanică remarcabilă și etanșeitate bidirecțională sigură.

Caracteristici tehnice

Ansamblul robinetului pneumatic asigură manevrarea rotativă rapidă la 90 de grade, integrând indicator optic de poziție și interfață pneumatică standardizată NAMUR. Conceput pentru automatizarea fiabilă a proceselor, acesta garantează devierea și amestecul fluidelor în condiții grele de exploatare continuă.

  • Presiune nominală de lucru: PN 10 bar pe întreaga gamă de dimensiuni.
  • Interval de temperatură de lucru: de la -20 de grade până la +140 de grade Celsius.
  • Interfață comandă actuator: conformă VDI/VDE 3845 NAMUR pentru presiune pilot de 5,6 bar.
  • Sistem de etanșare: scaune din PTFE pur pentru bilă și garnituri elastomerice performante din FKM pentru cuplu redus.
  • Configurație de curgere: port orizontal T pentru circuite flexibile de deviere și distribuție.

Materiale și standarde

Toate componentele în contact cu fluidul sunt executate din PVDF nepigmentat, garantând rezistență excelentă la acizi minerali concentrați, compuși halogenați și solvenți organici. Suprafața internă netedă previne depunerea particulelor în circuitele de apă de înaltă puritate.

Corpul robinetului prezintă o rugozitate interioară Ra sub 0,5 µm, prevenind contaminarea și formarea biofilmelor în circuitele sanitare. Materialele respectă normele FDA 21 CFR și cerințele USP Clasa VI privind compatibilitatea fiziologică. Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru o protecție superioară în medii industriale corozive.

Instalare și îmbinare

Prevăzut cu capete de mufă metrică, robinetul se racordează la conductele din PVDF prin lipire prin mufare în conformitate cu standardul DVS 2207-15. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit montajul rigid pe console fără a induce tensiuni în rețeaua de conducte.

Ansamblul respectă standardul dimensional ISO 10931, oferind compatibilitate dimensională deplină a piulițelor olandeze cu seriile anterioare Georg Fischer 543 și 546. Construcția termoplastică robustă rezistă la proceduri frecvente de igienizare cu apă fierbinte, sterilizare cu abur și expunere la ozon fără deteriorare structurală.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
PN 10 Bar
199297112
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
PN 10 Bar
199297113
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
PN 10 Bar
199297114
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
PN 10 Bar
199297115
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
PN 10 Bar
199297116
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
PN 10 Bar
199297117
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
PN 10 Bar
199297118
Material: PVDF
Port: Orizontal/Port-T
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
