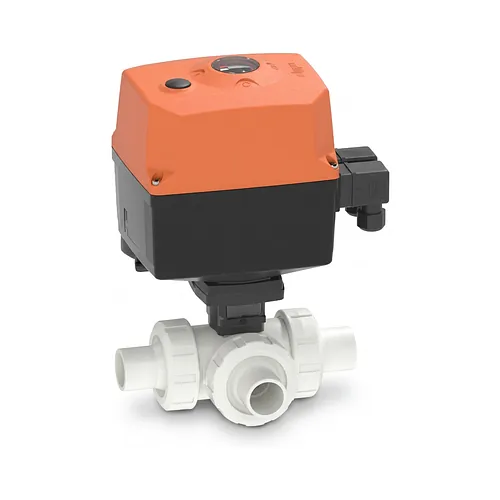

Robinet cu bilă 3 căi electric tip 543 Pro PVDF 100-230V

Robinet cu bilă 3 căi electric tip 543 Pro PVDF 100-230V

Material: PVDF PN: 10 Bar Port: Orizontal/Port-L

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi acționat electric Georg Fischer SYGEF Standard tip 543 Pro asigură devierea automată a debitului în configurație orizontală cu port L pentru fluide de înaltă puritate, circuite chimice și rețele industriale. Fabricat din polifluorură de viniliden (PVDF) neînrămată, acest robinet automatizat îmbină rezistența chimică remarcabilă cu o presiune nominală de lucru de 10 bar pe gama de diametre d20 mm până la d63 mm. Acționat de un servomotor electric Georg Fischer EA25, robinetul garantează manevrarea sigură a fluidelor în condiții de lucru solicitante.

Caracteristici tehnice

Ansamblul robinetului tip 543 Pro integrează un servomotor electric compact Georg Fischer EA25 cu funcții complete de monitorizare a poziției și control termic. Alimentat la o tensiune universală de 100-230V c.a., mecanismul oferă comutare precisă la 90 de grade și 180 de grade pentru automatizări industriale critice.

  • Alimentare servomotor: Tensiune universală 100-230V c.a. (50-60 Hz) prin servomotor electric Georg Fischer EA25.
  • Configurație de deviere: Geometrie cu 3 căi și port L orizontal pentru devierea și direcționarea debitului.
  • Presiune nominală de lucru: Clasificat la 10 bar (PN10) pentru întreaga gamă dimensională metrică de la d20 la d63.
  • Semnalizare poziție: Microîntrerupătoare integrate pentru confirmarea electrică a pozițiilor Deschis, Închis și Intermediar.
  • Protecție carcasă: Rezistență internă de încălzire anticondens și manetă manuală de urgență pentru acționare locală.

Aplicații

Acest robinet de deviere din PVDF este conceput special pentru vehicularea fluidelor de înaltă puritate și a substanțelor chimice corozive, unde armăturile metalice sunt expuse degradării. Sistemul garantează transferul curat al fluidelor în sinteza farmaceutică, buclele de apă deionizată și fabricarea semiconductoarelor.

Rezistența chimică a materialului PVDF virgin asigură protecție excelentă împotriva acizilor minerali concentrați, a halogenilor precum clorul și bromul, a alcoolilor și a solvenților agresivi. Structura polimerică fără aditivi previne contaminarea prin eluție sau cedare de ioni, respectând cerințele stricte de igienă din camere curate, biotehnologie și unități de microelectronică.

Instalare și îmbinare

Robinetul este prevăzut cu racorduri olandeze demontabile și capete lise metrice pentru sudură cap la cap convențională sau sudură în infraroșu (IR Plus). Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea mecanică directă pe console fără a transmite solicitări mecanice asupra conductelor din termoplastic.

Construcția cu racord olandez dublu permite demontarea radială rapidă din instalație pentru revizii periodice fără a dezasambla tronsoanele adiacente de conductă. Capetele metrice asigură compatibilitate dimensională completă cu sistemele existente Georg Fischer SYGEF, permițând înlocuirea directă și extinderea modulară. Ancorarea rigidă prin inserțiile din bază izolează robinetul de deformațiile conductei, vibrații și dilatările termice.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi acționat electric Georg Fischer SYGEF Standard tip 543 Pro asigură devierea automată a debitului în configurație orizontală cu port L pentru fluide de înaltă puritate, circuite chimice și rețele industriale. Fabricat din polifluorură de viniliden (PVDF) neînrămată, acest robinet automatizat îmbină rezistența chimică remarcabilă cu o presiune nominală de lucru de 10 bar pe gama de diametre d20 mm până la d63 mm. Acționat de un servomotor electric Georg Fischer EA25, robinetul garantează manevrarea sigură a fluidelor în condiții de lucru solicitante.

Caracteristici tehnice

Ansamblul robinetului tip 543 Pro integrează un servomotor electric compact Georg Fischer EA25 cu funcții complete de monitorizare a poziției și control termic. Alimentat la o tensiune universală de 100-230V c.a., mecanismul oferă comutare precisă la 90 de grade și 180 de grade pentru automatizări industriale critice.

  • Alimentare servomotor: Tensiune universală 100-230V c.a. (50-60 Hz) prin servomotor electric Georg Fischer EA25.
  • Configurație de deviere: Geometrie cu 3 căi și port L orizontal pentru devierea și direcționarea debitului.
  • Presiune nominală de lucru: Clasificat la 10 bar (PN10) pentru întreaga gamă dimensională metrică de la d20 la d63.
  • Semnalizare poziție: Microîntrerupătoare integrate pentru confirmarea electrică a pozițiilor Deschis, Închis și Intermediar.
  • Protecție carcasă: Rezistență internă de încălzire anticondens și manetă manuală de urgență pentru acționare locală.

Aplicații

Acest robinet de deviere din PVDF este conceput special pentru vehicularea fluidelor de înaltă puritate și a substanțelor chimice corozive, unde armăturile metalice sunt expuse degradării. Sistemul garantează transferul curat al fluidelor în sinteza farmaceutică, buclele de apă deionizată și fabricarea semiconductoarelor.

Rezistența chimică a materialului PVDF virgin asigură protecție excelentă împotriva acizilor minerali concentrați, a halogenilor precum clorul și bromul, a alcoolilor și a solvenților agresivi. Structura polimerică fără aditivi previne contaminarea prin eluție sau cedare de ioni, respectând cerințele stricte de igienă din camere curate, biotehnologie și unități de microelectronică.

Instalare și îmbinare

Robinetul este prevăzut cu racorduri olandeze demontabile și capete lise metrice pentru sudură cap la cap convențională sau sudură în infraroșu (IR Plus). Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea mecanică directă pe console fără a transmite solicitări mecanice asupra conductelor din termoplastic.

Construcția cu racord olandez dublu permite demontarea radială rapidă din instalație pentru revizii periodice fără a dezasambla tronsoanele adiacente de conductă. Capetele metrice asigură compatibilitate dimensională completă cu sistemele existente Georg Fischer SYGEF, permițând înlocuirea directă și extinderea modulară. Ancorarea rigidă prin inserțiile din bază izolează robinetul de deformațiile conductei, vibrații și dilatările termice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
199169053
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199169054
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199169055
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-L
Buc. 9.357,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199169056
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199169057
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199169058
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199169053
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199169054
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199169055
D: 32 mm
Livrare în 24h
9.357,85 RON / Buc.
Cod produs: 199169056
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199169057
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199169058
D: 63 mm
Livrare în 24h
La Cerere / Buc.
