Robinet cu bilă cu 3 căi ecoFIT tip 543 Pro PVC-U d20-d63 PN10

  Fișă tehnică (PDF)

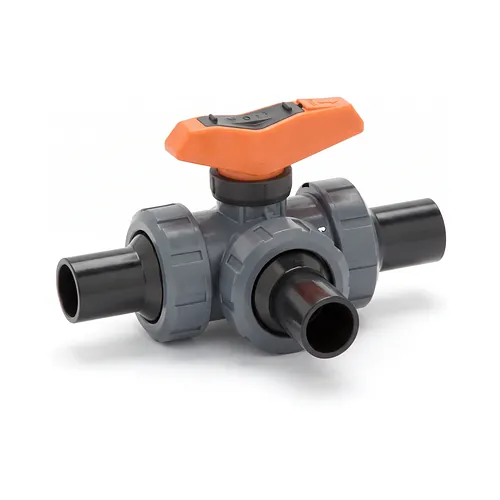

Robinetul cu bilă cu 3 căi Georg Fischer ecoFIT tip 543 Pro din PVC-U asigură devierea orizontală și distribuția debitului în rețelele industriale din materiale termoplastice. Corpul din policlorură de vinil neplastifiată este prevăzut cu capete lise lungi din PEHD (PE100 SDR11) pentru sudură cap la cap, îmbinând rezistența chimică a PVC-U cu traseele sudate de polietilenă, pe dimensiuni metrice de la d20/DN15 până la d63/DN50. La o presiune nominală de PN10 bar la 20 de grade Celsius, este destinat industriei chimice, tratării apei și distribuției, acolo unde redirecționarea fluidului trebuie să rămână sigură în cicluri de lucru prelungite.

Scaunele bilei din PTFE pur oferă un cuplu redus de acționare și compatibilitate chimică de durată, iar garniturile O-ring din EPDM sau FKM asigură o închidere perfect etanșă. Configurat cu bilă orizontală cu port în L, robinetul este livrat standard deschis între racordurile A și C, permițând comutarea lină la 90 de grade către ramificația alternativă. Geometria optimizată a curgerii menține performanța hidraulică, cu debite nominale de la 75 litri pe minut la d20 până la 1230 litri pe minut la d63, la o pierdere de presiune de 1 bar.

Acționarea manuală se face printr-o manetă ergonomică blocabilă, montată standard de la DN10 până la DN50, care permite rotația completă la 360 de grade sau indexarea controlată la 90 de grade cu limitatorul de cursă detașabil inclus în set. Pentru rețele automatizate sau monitorizate, robinetul acceptă servomotoare electrice, actuatoare pneumatice, manete cu revenire automată cu arc pentru DN10-DN25 sau module digitale de interfață cu senzori LED de poziție.

Montajul și mentenanța sunt simplificate de construcția cu racord olandez, care permite demontarea radială rapidă fără desfacerea tronsoanelor adiacente de conductă. Inserțiile filetate din oțel inoxidabil integrate în baza robinetului permit fixarea rigidă pe console sau structuri suport. Interschimbabilitatea dimensională păstrează aceleași cote z ca la ansamblurile tip 543 anterioare, iar capetele și piulițele racordului rămân compatibile cu platforma Georg Fischer tip 546 Pro.
