Robinet cu bilă pneumatic ABS 546 Pro FO

  Fișă tehnică (PDF)

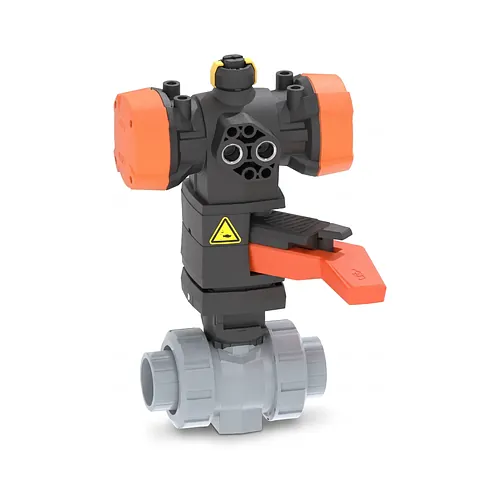

Robinetul cu bilă pneumatic ABS tip 546 Pro de la Georg Fischer asigură închiderea automată și izolarea debitului în configurație Fail-Safe to Open (FO) în rețelele de conducte industriale de proces. Proiectat pentru ingineri și instalatori de sisteme tehnologice, acest ansamblu automatizat asociază un corp robust din ABS cu un servomotor pneumatic din polipropilenă armată cu fibră de sticlă (PP-GF). Funcționând la presiunea nominală PN10 pentru diametre metrice de la 16 mm la 63 mm, robinetul garantează deschiderea de siguranță în caz de avarie.

Caracteristici tehnice

Acest robinet cu bilă automatizat este echipat cu un actuator pneumatic cu simplă acțiune și revenire cu arcuri configurat în regim normal deschis, asigurând o funcționare fiabilă în instalațiile industriale de proces. La pierderea presiunii aerului de comandă, arcurile mecanice interne deplasează imediat bila în poziția complet deschisă, menținând circulația critică a fluidului de lucru.

• Presiune nominală de lucru: PN10 (10 bar la 20 grade Celsius)
• Principiu de acționare: pneumatic cu simplă acțiune, Fail-Safe to Open (FO) cu revenire prin arcuri mecanice
• Interfață de comandă: standardizată conform VDI/VDE 3845 NAMUR pentru electrovalve și cutii cu senzori de poziție
• Sistem de etanșare: scaune de bilă din PTFE cu frecare redusă și garnituri fiabile din EPDM
• Dotări integrate: indicator optic de poziție și levier manual pentru manevrare de urgență

Materiale și standarde

Fabricat din polimeri industriali de înaltă performanță, ansamblul robinetului rezistă la coroziune externă și la medii agresive de lucru fără a necesita vopsire sau protecții de suprafață suplimentare. Corpul robinetului este turnat din ABS rezistent la impact, iar carcasa actuatorului pneumatic este realizată din polipropilenă armată cu fibră de sticlă (PP-GF).

Scaunele de etanșare din PTFE asigură un cuplu redus de manevră și o etanșare perfectă pe durate lungi de exploatare. Garniturile din EPDM garantează reținerea sigură a fluidului în circuite de răcire, stații de tratare a apei și rețele industriale. Mufele de lipire respectă dimensiunile metrice conform ISO, iar inserțiile filetate din oțel inoxidabil de la baza corpului permit ancorarea rigidă pe suporți de conductă.

Instalare și îmbinare

Racordarea la conductele metrice ISO se realizează prin procedeu de lipire prin mufare la rece direct în capetele robinetului, utilizând adeziv Tangit ABS și decapant adecvat. Construcția demontabilă cu racord olandez dublu permite demontarea rapidă, întreținerea sau înlocuirea corpului central fără a secționa sau demonta tronsoanele adiacente de conductă.

Gama 546 Pro păstrează cotele z, piulițele olandeze și capetele de robinet identice cu versiunea anterioară tip 546. Această compatibilitate dimensională permite înlocuirea directă fără modificarea traseului de conductă sau tăieri suplimentare, scurtând considerabil timpii de oprire și manopera la intervențiile de mentenanță din instalații.
