Robinet pneumatic cu bilă ABS 546 Pro FC Rp PN10

  Fișă tehnică (PDF)

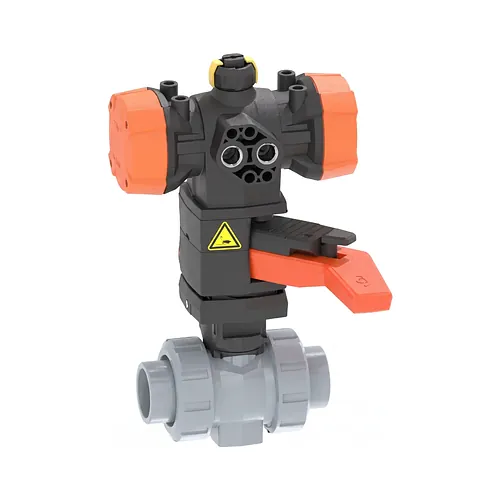

Robinetul cu bilă pneumatic Georg Fischer Tip 546 Pro PPA FC asigură controlul automat al debitului, cu închidere de siguranță la pierderea aerului de comandă, în rețele industriale de conducte, circuite de apă răcită, instalații de tratare a apei și sisteme de răcire. Furnizat în Europa de BigWeld în calitate de distribuitor autorizat Georg Fischer, ansamblul combină un corp din ABS cu un actuator pneumatic cu revenire prin arc și lucrează la presiuni de până la PN10 (10 bar la 20 grade Celsius), cu izolare bidirecțională.

Acționarea este asigurată de un actuator pneumatic PPA într-o carcasă din polipropilenă armată cu fibră de sticlă (PP-GF), rezistentă la atmosfere industriale agresive. Configurația cu simplu efect readuce sfera în poziția închis prin arcurile interne ori de câte ori alimentarea cu aer comprimat se întrerupe. Levierul manual integrat permite operarea locală la punerea în funcțiune, la lucrările de întreținere sau în lipsa aerului comprimat, iar indicatorul optic confirmă vizual poziția sferei. Actuatorul este construit conform VDI/VDE 3845 și dispune de interfață NAMUR integrată pentru montarea directă a electrovalvelor de comandă, a cutiilor de semnalizare de capăt de cursă și a poziționerelor.

Corpul din ABS, scaunele sferei din PTFE cu frecare redusă și garniturile din EPDM oferă rezistență ridicată la impact la temperaturi scăzute și compatibilitate sigură cu apa răcită, soluțiile de glicol și fluidele industriale uzuale. Inserțiile filetate din oțel inoxidabil de la baza corpului permit fixarea ansamblului pe console sau cadre de susținere, fără transmiterea solicitărilor mecanice către conductele alăturate.

Racordarea se face prin mufe cu filet interior paralel ISO Rp, pentru dimensiuni de la 3/8 țoli la 2 țoli (d16/DN10 până la d63/DN50). Cota constructivă z, capetele robinetului și piulițele olandeze asigură interschimbabilitate dimensională completă cu ansamblurile Tip 546 din prima generație, astfel încât liniile existente pot fi modernizate fără modificarea traseului de conducte.
