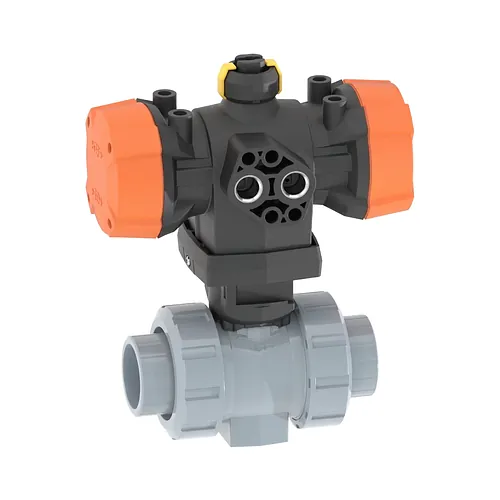

Robinet cu bilă ABS 546 Pro pneumatic PPA FO PN10

  Fișă tehnică (PDF)

Robinetul cu bilă din ABS Georg Fischer Type 546 Pro reprezintă o soluție automatizată industrială de izolare, proiectată pentru circuite de proces, apă răcită și instalații de tratare a apei. Echipat cu un actuator pneumatic PPA cu simplă acțiune în configurație normal deschis (FO), robinetul comută automat în poziție complet deschisă în cazul pierderii presiunii de aer de comandă. Acoperind dimensiuni metrice de la d16 (DN10) până la d110 (DN100) la presiunea nominală de lucru PN10 (la 20 grade Celsius), corpul este prevăzut cu mufe de lipire prin mufare ISO pentru îmbinare sigură în rețele de conducte din ABS.

Acționarea este asigurată de un actuator pneumatic compact, cu carcasă rezistentă din polipropilenă armată cu fibră de sticlă (PP-GF), optimă pentru medii industriale corozive. Calibrat pentru o presiune de comandă de 5,6 bar, actuatorul PPA dispune de o interfață integrată NAMUR (VDI/VDE 3845), ce permite montarea directă a cutiilor de capete de cursă, a poziționerelor electro-pneumatice sau a electrovalvelor de pilotare, fără console suplimentare. Indicatorul optic de poziție integrat oferă personalului tehnic o vizibilitate mecanică clară asupra stării deschis sau închis a robinetului.

Fabricat din ABS (acrilonitril butadien stiren) de înaltă densitate, corpul robinetului oferă o rezistență mecanică ridicată la șocuri și performanțe excelente la temperaturi scăzute, specifice instalațiilor de răcire și apei glicate. Geometria internă beneficiază de scaune de etanșare pentru bilă din PTFE cu coeficient redus de frecare, reducând cuplul de manevră și prevenind blocarea după perioade îndelungate de repaus. Garniturile elastice din EPDM garantează o închidere etanșă bidirecțională, iar inserțiile filetate din inox integrate la bază asigură o fixare rigidă și stabilă pe console.

Gama Type 546 Pro păstrează neschimbate cota de montaj z, racordurile olandeze și piulițele de strângere față de prima generație Type 546, facilitând înlocuirea directă pe magistrale fără modificarea traseului de conducte. BigWeld este distribuitor autorizat Georg Fischer, furnizând suport tehnic pentru dimensionare, produse originale și sisteme complete pentru instalații industriale în toată Europa.
