Robinet cu bilă ABS 546 Pro FC, d16-d63, PN10

  Fișă tehnică (PDF)

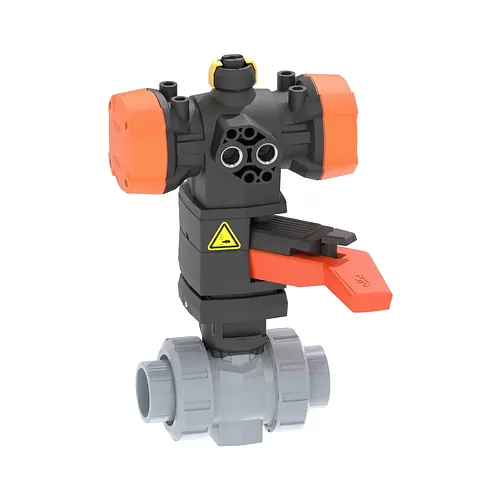

Robinetul cu bilă din ABS Georg Fischer 546 Pro cu actuator pneumatic PPA Fail-Safe to Close oferă izolare automată a debitului pentru rețele industriale de distribuție a fluidelor, tratarea apei, circuite de apă răcită și instalații de răcire. Fabricat de Georg Fischer și furnizat în România de BigWeld, distribuitor autorizat Georg Fischer, acest ansamblu de acționare este certificat pentru presiunea nominală PN10 pe intervalul dimensional d16 până la d63 (diametre nominale DN10 până la DN50). Ansamblul include mufe de lipire prin mufare ABS conform standardelor metrice ISO, asigurând o îmbinare sigură și etanșă în circuitele industriale din materiale termoplastice.

La baza ansamblului se află corpul Type 546 Pro, proiectat cu scaune de etanșare pentru bilă din PTFE cu coeficient redus de frecare și garnituri elastomere din EPDM de înaltă rezistență, garantând o închidere etanșă fără scăpări și un cuplu de manevră constant. Actuatorul pneumatic PPA compact este realizat dintr-o carcasă robustă din polipropilenă armată cu fibră de sticlă (PP-GF), rezistentă la coroziune chimică și agenți de mediu. În configurația cu simplă acțiune Fail-Safe to Close (FC), arcurile interne aduc automat robinetul în poziția închis în caz de cădere a presiunii aerului de comandă. Acționarea manuală de siguranță permite manevrarea robinetului în intervenții de mentenanță sau punere în funcțiune, iar indicatorul optic asigură verificarea vizuală rapidă a poziției.

Interfața pneumatică integrată este conformă cu specificațiile NAMUR și VDI/VDE 3845, permițând conectarea directă a electrovalvelor de comandă și a cutiilor cu limitatori de cursă. Fixarea pe console sau structuri de susținere se realizează facil prin inserțiile filetate din oțel inoxidabil integrate în corpul robinetului, prevenind transferul solicitărilor mecanice pe conductă. Păstrând cotele de montaj z și piulițele olandeze compatibile cu prima generație de robineți 546, ansamblul permite modernizarea simplă a instalațiilor existente.
