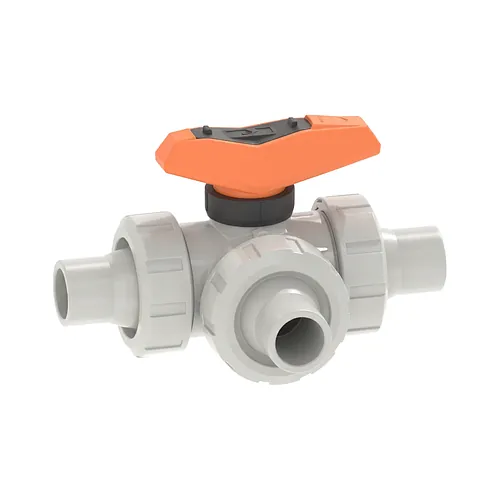

Robinet cu bilă 3 căi PVC-C Tip 543 Pro port T PN10

Robinet cu bilă 3 căi PVC-C Tip 543 Pro port T PN10

Material: PVC-C Port: Orizontal/Port-T PN: 10

  Fișă tehnică (PDF)

Furnizat de BigWeld în calitate de distribuitor autorizat Georg Fischer, robinetul cu bilă cu 3 căi Tip 543 Pro din PVC-C este o armătură termoplastică industrială proiectată pentru mixarea, distribuția și devierea precisă a fluidelor agresive în rețele de proces. Echipat cu o bilă cu port T orizontal și evaluat la o presiune nominală de PN10 la 20 grade Celsius, acest robinet asigură o funcționare sigură la temperaturi de lucru de până la 80 grade Celsius. Conceput pentru medii chimice exigente, permite integrarea facilă în rețele industriale metrice.

Caracteristici tehnice

Robinetul Georg Fischer Tip 543 Pro cu port T asigură distribuția flexibilă a fluidelor pe trei căi, oferind o rotație continuă de 360 grade sau o comutare controlată pe cadrane de 90 grade. Un limitator de cursă detașabil definește sectoarele de comutare, în timp ce maneta ergonomică include un mecanism integrat de blocare împotriva repoziționării accidentale.

  • Presiune nominală: Rezistență nominală PN10 la 20 grade Celsius pentru regim industrial continuu.
  • Interval termic: Adecvat pentru procese la temperaturi ridicate de funcționare de până la 80 grade Celsius.
  • Geometrie bilă: Port T orizontal care permite mixarea, devierea sau dirijarea debitului între trei ramuri.
  • Racorduri de capăt: Capete libere metrice pentru lipire prin mufare, acoperind diametre de la d16 mm până la d63 mm.
  • Interfață acționare: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) compatibile cu console DIN/ISO 5211.

Materiale și standarde

Fabricate din policlorură de vinil supraclorurată (PVC-C) în nuanța Gri Agat RAL 7038, corpul și bila oferă rigiditate mecanică superioară, comportament ignifug și rezistență chimică ridicată. Componentele aflate în contact direct cu fluidul rezistă la acțiuni prelungite ale acizilor concentrați, bazelor și sărurilor agresive fără degradare structurală.

Etanșeitatea sigură este menținută prin scaune de etanșare a bilei din PTFE virgin cu cuplu redus, completate de garnituri din elastomeri EPDM sau FKM de înaltă performanță. Corpul respectă standardele industriale metrice ISO 15493 și DIN 8079 / DIN 8080. Cotele Z identice cu generația anterioară Tip 543 permit înlocuirea directă fără modificarea geometriei conductelor existente.

Aplicații

Robinetul cu bilă Tip 543 Pro din PVC-C este optimizat pentru devierea debitului și vehicularea substanțelor chimice corozive în medii industriale severe. Acesta garantează fiabilitate îndelungată în industria proceselor chimice, stații de tratare a apei industriale, linii de galvanizare, producția de semiconductori și instalații de finisare a suprafețelor.

  Fișă tehnică (PDF)

Furnizat de BigWeld în calitate de distribuitor autorizat Georg Fischer, robinetul cu bilă cu 3 căi Tip 543 Pro din PVC-C este o armătură termoplastică industrială proiectată pentru mixarea, distribuția și devierea precisă a fluidelor agresive în rețele de proces. Echipat cu o bilă cu port T orizontal și evaluat la o presiune nominală de PN10 la 20 grade Celsius, acest robinet asigură o funcționare sigură la temperaturi de lucru de până la 80 grade Celsius. Conceput pentru medii chimice exigente, permite integrarea facilă în rețele industriale metrice.

Caracteristici tehnice

Robinetul Georg Fischer Tip 543 Pro cu port T asigură distribuția flexibilă a fluidelor pe trei căi, oferind o rotație continuă de 360 grade sau o comutare controlată pe cadrane de 90 grade. Un limitator de cursă detașabil definește sectoarele de comutare, în timp ce maneta ergonomică include un mecanism integrat de blocare împotriva repoziționării accidentale.

  • Presiune nominală: Rezistență nominală PN10 la 20 grade Celsius pentru regim industrial continuu.
  • Interval termic: Adecvat pentru procese la temperaturi ridicate de funcționare de până la 80 grade Celsius.
  • Geometrie bilă: Port T orizontal care permite mixarea, devierea sau dirijarea debitului între trei ramuri.
  • Racorduri de capăt: Capete libere metrice pentru lipire prin mufare, acoperind diametre de la d16 mm până la d63 mm.
  • Interfață acționare: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) compatibile cu console DIN/ISO 5211.

Materiale și standarde

Fabricate din policlorură de vinil supraclorurată (PVC-C) în nuanța Gri Agat RAL 7038, corpul și bila oferă rigiditate mecanică superioară, comportament ignifug și rezistență chimică ridicată. Componentele aflate în contact direct cu fluidul rezistă la acțiuni prelungite ale acizilor concentrați, bazelor și sărurilor agresive fără degradare structurală.

Etanșeitatea sigură este menținută prin scaune de etanșare a bilei din PTFE virgin cu cuplu redus, completate de garnituri din elastomeri EPDM sau FKM de înaltă performanță. Corpul respectă standardele industriale metrice ISO 15493 și DIN 8079 / DIN 8080. Cotele Z identice cu generația anterioară Tip 543 permit înlocuirea directă fără modificarea geometriei conductelor existente.

Aplicații

Robinetul cu bilă Tip 543 Pro din PVC-C este optimizat pentru devierea debitului și vehicularea substanțelor chimice corozive în medii industriale severe. Acesta garantează fiabilitate îndelungată în industria proceselor chimice, stații de tratare a apei industriale, linii de galvanizare, producția de semiconductori și instalații de finisare a suprafețelor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
163543221
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 771,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
163543231
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 822,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
163543222
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 771,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163543232
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 822,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163543223
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 871,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163543233
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 941,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163543224
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.031,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163543234
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.118,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163543225
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.264,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163543235
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.351,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163543226
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.362,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163543236
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.555,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163543227
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.708,54 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163543237
Material: PVC-C
Port: Orizontal/Port-T
PN: 10
Buc. 1.906,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163543221
D: 16 mm
Garnitura: EPDM
Livrare în 24h
771,85 RON / Buc.
Cod produs: 163543231
D: 16 mm
Garnitura: FKM
Livrare în 24h
822,20 RON / Buc.
Cod produs: 163543222
D: 20 mm
Garnitura: EPDM
Livrare în 24h
771,85 RON / Buc.
Cod produs: 163543232
D: 20 mm
Garnitura: FKM
Livrare în 24h
822,20 RON / Buc.
Cod produs: 163543223
D: 25 mm
Garnitura: EPDM
Livrare în 24h
871,20 RON / Buc.
Cod produs: 163543233
D: 25 mm
Garnitura: FKM
Livrare în 24h
941,15 RON / Buc.
Cod produs: 163543224
D: 32 mm
Garnitura: EPDM
Livrare în 24h
1.031,20 RON / Buc.
Cod produs: 163543234
D: 32 mm
Garnitura: FKM
Livrare în 24h
1.118,15 RON / Buc.
Cod produs: 163543225
D: 40 mm
Garnitura: EPDM
Livrare în 24h
1.264,66 RON / Buc.
Cod produs: 163543235
D: 40 mm
Garnitura: FKM
Livrare în 24h
1.351,45 RON / Buc.
Cod produs: 163543226
D: 50 mm
Garnitura: EPDM
Livrare în 24h
1.362,35 RON / Buc.
Cod produs: 163543236
D: 50 mm
Garnitura: FKM
Livrare în 24h
1.555,95 RON / Buc.
Cod produs: 163543227
D: 63 mm
Garnitura: EPDM
Livrare în 24h
1.708,54 RON / Buc.
Cod produs: 163543237
D: 63 mm
Garnitura: FKM
Livrare în 24h
1.906,71 RON / Buc.
