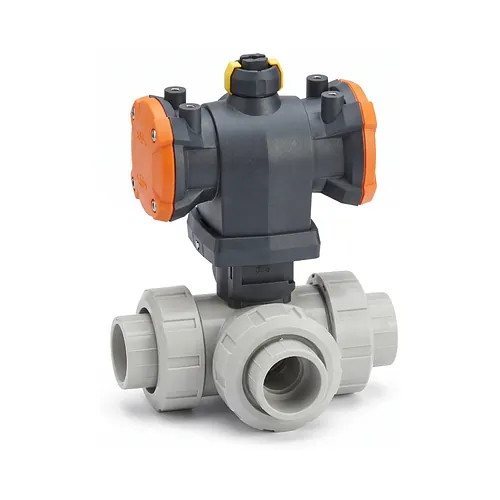

Robinet cu bilă 3 căi tip 543 Pro PVC-C pneumatic DA PN10
Robinetul cu bilă cu 3 căi tip 543 Pro PVC-C DA Georg Fischer este o armătură industrială automatizată, proiectată pentru operațiuni precise de distribuție, deviere și mixare în rețele tehnologice corozive. Acționat de un mecanism pneumatic cu dublă acțiune, acest robinet metric controlează fluide chimice agresive la o presiune nominală de PN10. Conceput pentru ingineri de proces și instalatori industriali, ansamblul asigură cicluri rapide de comutare și o stabilitate termică ridicată în instalații chimice și de tratare a apei.
Caracteristici tehnice
Ansamblul tip 543 Pro DA combină o bilă orizontală cu port T cu un actuator pneumatic compact cu dublă acțiune, alimentat cu aer de comandă la o presiune standard de 5,6 bar. Această configurație realizează o cursă rotativă completă la 90 de grade în doar 1–2 secunde, garantând o comutare dinamică a debitului fără șocuri de presiune în conducte.
Dinamica standardizată de acționare oferă o comutare sigură în procese automatizate continue, fiind susținută de următorii parametri:
- Presiune nominală: Clasă PN10 (10 bar la 20 de grade Celsius) pentru toate dimensiunile metrice de la d16 până la d63 mm.
- Funcționare actuator: Mecanism pneumatic cu dublă acțiune (DA) protejat într-o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF).
- Presiune aer de comandă: Alimentare standard la 5,6 bar cu timpi de manevră rapizi de 1 până la 2 secunde.
- Configurație bilă: Geometrie orizontală cu port T concepută pentru divizarea, devierea sau amestecarea circuitelor de fluid.
- Interfețe standardizate: Flanșă de montaj conform ISO 5211 și interfață pneumatică NAMUR conform VDI/VDE 3845.
Materiale și standarde
Fabricat din policlorură de vinil supraclorurată (PVC-C gri agat RAL 7038), corpul robinetului oferă o rezistență chimică excelentă și performanțe termice superioare față de PVC-U convențional. Etanșarea scaunului este realizată din PTFE cu coeficient redus de frecare, susținută de garnituri elastice din EPDM sau FKM pentru o închidere etanșă.
Carcasa actuatorului este turnată din PP-GF rezistent la coroziune, menținându-și rezistența mecanică în atmosfere industriale agresive. Baza corpului integrează inserții filetate din oțel inoxidabil 1.4404 (316L), permițând fixarea rigidă pe console fără a transfera vibrații sau solicitări de torsiune în conducte. Dimensiunile constructive respectă standardele ISO 727, EN 558 și seria 10 din ISO 5752, asigurând deplina conformitate cu normele europene din industria de proces.
Instalare și îmbinare
Îmbinarea se realizează prin lipire prin mufare metrică, asigurând o montare rigidă și perfect etanșă în rețelele industriale din PVC-C. Construcția cu racord olandez dublu și piulițe filetate robuste permite demontarea radială completă și inspectarea garniturilor fără a deforma aliniamentul conductelor.
Cotele Z sunt identice cu cele ale generațiilor anterioare de robineți Georg Fischer, oferind o compatibilitate dimensională totală pentru intervenții rapide de mentenanță. Interfața NAMUR permite montarea directă, fără console suplimentare, a electrovalvelor de pilotare, a poziționerelor și a cutiilor de semnalizare a poziției. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama 543 Pro în întreaga Europă pentru dozare chimică, instalații de galvanizare și stații industriale de tratare a apei.
Robinetul cu bilă cu 3 căi tip 543 Pro PVC-C DA Georg Fischer este o armătură industrială automatizată, proiectată pentru operațiuni precise de distribuție, deviere și mixare în rețele tehnologice corozive. Acționat de un mecanism pneumatic cu dublă acțiune, acest robinet metric controlează fluide chimice agresive la o presiune nominală de PN10. Conceput pentru ingineri de proces și instalatori industriali, ansamblul asigură cicluri rapide de comutare și o stabilitate termică ridicată în instalații chimice și de tratare a apei.
Caracteristici tehnice
Ansamblul tip 543 Pro DA combină o bilă orizontală cu port T cu un actuator pneumatic compact cu dublă acțiune, alimentat cu aer de comandă la o presiune standard de 5,6 bar. Această configurație realizează o cursă rotativă completă la 90 de grade în doar 1–2 secunde, garantând o comutare dinamică a debitului fără șocuri de presiune în conducte.
Dinamica standardizată de acționare oferă o comutare sigură în procese automatizate continue, fiind susținută de următorii parametri:
- Presiune nominală: Clasă PN10 (10 bar la 20 de grade Celsius) pentru toate dimensiunile metrice de la d16 până la d63 mm.
- Funcționare actuator: Mecanism pneumatic cu dublă acțiune (DA) protejat într-o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF).
- Presiune aer de comandă: Alimentare standard la 5,6 bar cu timpi de manevră rapizi de 1 până la 2 secunde.
- Configurație bilă: Geometrie orizontală cu port T concepută pentru divizarea, devierea sau amestecarea circuitelor de fluid.
- Interfețe standardizate: Flanșă de montaj conform ISO 5211 și interfață pneumatică NAMUR conform VDI/VDE 3845.
Materiale și standarde
Fabricat din policlorură de vinil supraclorurată (PVC-C gri agat RAL 7038), corpul robinetului oferă o rezistență chimică excelentă și performanțe termice superioare față de PVC-U convențional. Etanșarea scaunului este realizată din PTFE cu coeficient redus de frecare, susținută de garnituri elastice din EPDM sau FKM pentru o închidere etanșă.
Carcasa actuatorului este turnată din PP-GF rezistent la coroziune, menținându-și rezistența mecanică în atmosfere industriale agresive. Baza corpului integrează inserții filetate din oțel inoxidabil 1.4404 (316L), permițând fixarea rigidă pe console fără a transfera vibrații sau solicitări de torsiune în conducte. Dimensiunile constructive respectă standardele ISO 727, EN 558 și seria 10 din ISO 5752, asigurând deplina conformitate cu normele europene din industria de proces.
Instalare și îmbinare
Îmbinarea se realizează prin lipire prin mufare metrică, asigurând o montare rigidă și perfect etanșă în rețelele industriale din PVC-C. Construcția cu racord olandez dublu și piulițe filetate robuste permite demontarea radială completă și inspectarea garniturilor fără a deforma aliniamentul conductelor.
Cotele Z sunt identice cu cele ale generațiilor anterioare de robineți Georg Fischer, oferind o compatibilitate dimensională totală pentru intervenții rapide de mentenanță. Interfața NAMUR permite montarea directă, fără console suplimentare, a electrovalvelor de pilotare, a poziționerelor și a cutiilor de semnalizare a poziției. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama 543 Pro în întreaga Europă pentru dozare chimică, instalații de galvanizare și stații industriale de tratare a apei.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
199295322 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
199295332 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
199295323 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
199295333 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
199295324 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
199295334 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
199295325 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
199295335 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
199295326 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
199295336 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
199295327 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
199295337 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
199295328 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
199295338 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
