Robinet 3 căi 543 Pro P PVC-C FC

Robinet 3 căi 543 Pro P PVC-C FC

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

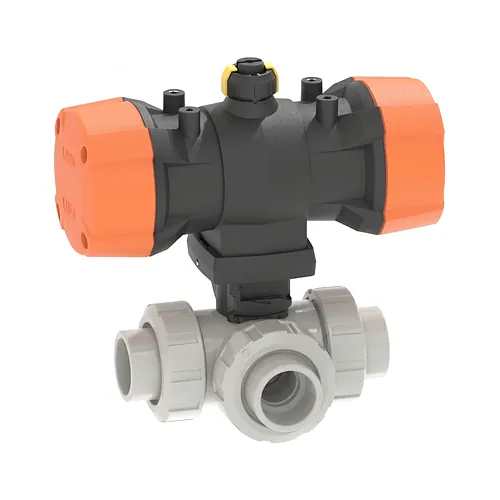

Robinetul cu bilă cu 3 căi Georg Fischer 543 Pro P PVC-C FC este un ansamblu industrial automatizat, proiectat pentru dirijarea și devierea precisă a fluidelor în instalații de proces supuse temperaturilor ridicate și substanțelor chimice agresive. Acționat de un servomotor pneumatic robust din polipropilenă armată cu fibre de sticlă, în configurație cu revenire cu arc Fail Safe to Close, ansamblul garantează închiderea automată de siguranță la întreruperea presiunii de comandă, acoperind dimensiuni metrice de la d16 mm până la d63 mm la o presiune nominală de 10 bar.

Caracteristici tehnice

Ansamblul pneumatic 543 Pro P asigură devierea rapidă a debitului printr-o manevrare automată la 90 grade, comandată de un mecanism fiabil cu revenire cu arc. Echipamentul funcționează optim la o presiune pneumatică standard de comandă de 5,6 bar prin intermediul unei interfețe standardizate.

  • Tip servomotor: Polipropilenă armată cu fibre de sticlă (PP-GF) cu revenire cu arc Fail Safe to Close (FC)
  • Performanță de comutare: Manevrare rapidă la 90 grade într-un interval de 1 până la 2 secunde la o presiune de comandă de 5,6 bar
  • Interfață de montaj: Conexiune standardizată NAMUR VDI/VDE 3845 pentru electroventile și module de poziție
  • Configurație de curgere: Port orizontal în L pentru devierea eficientă a fluxului între ramurile rețelei
  • Presiune nominală și dimensiuni: Rezistență la presiune PN10 (10 bar) pentru diametre metrice cuprinse între d16 mm și d63 mm
  • Monitorizare și fixare: Indicator optic integrat de poziție și inserții filetate din oțel inoxidabil pentru console de susținere

Materiale și standarde

Fabricat din policlorură de vinil clorurată de calitate superioară în nuanța gri agat RAL 7038, corpul robinetului oferă o rezistență chimică remarcabilă la temperaturi de lucru de până la 80 grade Celsius. Construcția respectă standardele industriale metrice ISO și DIN pentru îmbinare prin lipire prin mufare.

Calea internă de curgere este echipată cu etanșări de bilă din PTFE prelucrate cu precizie, cu coeficient redus de frecare, dublate de garnituri elastomerice din EPDM sau FKM pentru o izolare etanșă și o durabilitate ridicată la cicluri repetate. Inserțiile filetate din oțel inoxidabil turnate în corpul robinetului permit fixarea rigidă pe structuri metalice fără a induce tensiuni mecanice în conductă. În plus, platforma 543 Pro asigură compatibilitate dimensională completă cu seriile anterioare Type 543 și 285 până la 288, permițând modernizarea instalațiilor existente fără adaptări constructive.

Aplicații

Acest robinet cu 3 căi cu acționare pneumatică este dezvoltat special pentru dozarea, devierea și distribuția automată a fluidelor în medii industriale agresive. Proprietățile ignifuge și rezistența excelentă la coroziune îl recomandă în aplicațiile în care materialele metalice convenționale se degradează rapid.

Domeniile principale de utilizare includ industria chimică de proces, liniile de galvanizare, producția de semiconductori, stațiile industriale de tratare a apei și circuitele de apă demineralizată. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte industriale din materiale termoplastice, componente originale de automatizare și asistență tehnică specializată în întreaga Europă.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer 543 Pro P PVC-C FC este un ansamblu industrial automatizat, proiectat pentru dirijarea și devierea precisă a fluidelor în instalații de proces supuse temperaturilor ridicate și substanțelor chimice agresive. Acționat de un servomotor pneumatic robust din polipropilenă armată cu fibre de sticlă, în configurație cu revenire cu arc Fail Safe to Close, ansamblul garantează închiderea automată de siguranță la întreruperea presiunii de comandă, acoperind dimensiuni metrice de la d16 mm până la d63 mm la o presiune nominală de 10 bar.

Caracteristici tehnice

Ansamblul pneumatic 543 Pro P asigură devierea rapidă a debitului printr-o manevrare automată la 90 grade, comandată de un mecanism fiabil cu revenire cu arc. Echipamentul funcționează optim la o presiune pneumatică standard de comandă de 5,6 bar prin intermediul unei interfețe standardizate.

  • Tip servomotor: Polipropilenă armată cu fibre de sticlă (PP-GF) cu revenire cu arc Fail Safe to Close (FC)
  • Performanță de comutare: Manevrare rapidă la 90 grade într-un interval de 1 până la 2 secunde la o presiune de comandă de 5,6 bar
  • Interfață de montaj: Conexiune standardizată NAMUR VDI/VDE 3845 pentru electroventile și module de poziție
  • Configurație de curgere: Port orizontal în L pentru devierea eficientă a fluxului între ramurile rețelei
  • Presiune nominală și dimensiuni: Rezistență la presiune PN10 (10 bar) pentru diametre metrice cuprinse între d16 mm și d63 mm
  • Monitorizare și fixare: Indicator optic integrat de poziție și inserții filetate din oțel inoxidabil pentru console de susținere

Materiale și standarde

Fabricat din policlorură de vinil clorurată de calitate superioară în nuanța gri agat RAL 7038, corpul robinetului oferă o rezistență chimică remarcabilă la temperaturi de lucru de până la 80 grade Celsius. Construcția respectă standardele industriale metrice ISO și DIN pentru îmbinare prin lipire prin mufare.

Calea internă de curgere este echipată cu etanșări de bilă din PTFE prelucrate cu precizie, cu coeficient redus de frecare, dublate de garnituri elastomerice din EPDM sau FKM pentru o izolare etanșă și o durabilitate ridicată la cicluri repetate. Inserțiile filetate din oțel inoxidabil turnate în corpul robinetului permit fixarea rigidă pe structuri metalice fără a induce tensiuni mecanice în conductă. În plus, platforma 543 Pro asigură compatibilitate dimensională completă cu seriile anterioare Type 543 și 285 până la 288, permițând modernizarea instalațiilor existente fără adaptări constructive.

Aplicații

Acest robinet cu 3 căi cu acționare pneumatică este dezvoltat special pentru dozarea, devierea și distribuția automată a fluidelor în medii industriale agresive. Proprietățile ignifuge și rezistența excelentă la coroziune îl recomandă în aplicațiile în care materialele metalice convenționale se degradează rapid.

Domeniile principale de utilizare includ industria chimică de proces, liniile de galvanizare, producția de semiconductori, stațiile industriale de tratare a apei și circuitele de apă demineralizată. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte industriale din materiale termoplastice, componente originale de automatizare și asistență tehnică specializată în întreaga Europă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199295102
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199295112
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199295103
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199295113
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199295104
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199295114
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199295105
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199295115
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199295106
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199295116
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199295107
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199295117
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199295108
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199295118
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199295102
D: 16 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295112
D: 16 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295103
D: 20 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295113
D: 20 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295104
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295114
D: 25 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295105
D: 32 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295115
D: 32 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295106
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295116
D: 40 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295107
D: 50 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295117
D: 50 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295108
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295118
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
