Robinet 3 căi 543 Pro P ABS, pneumatic DA, port L, d16-63

  Fișă tehnică (PDF)

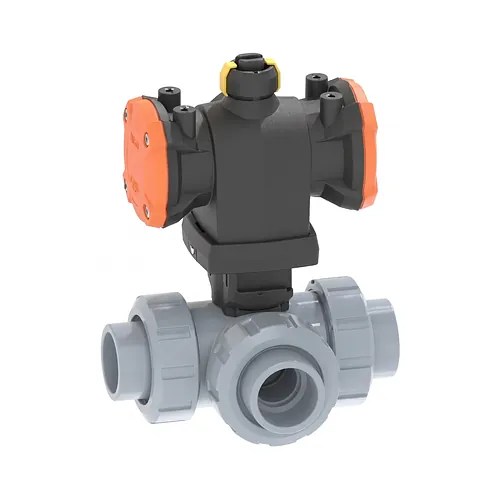

Robinetul cu bilă cu 3 căi pneumatic Georg Fischer 543 Pro P din ABS este proiectat pentru devierea și comutarea automată a fluxurilor în rețele industriale sub presiune. Echipat cu o bilă cu port orizontal în formă de L și un actuator pneumatic robust cu dublă acțiune, acest ansamblu acoperă diametre metrice de la d16 până la d63 mm. Este dezvoltat pentru instalații de tratare a apei, circuite de răcire și procese tehnologice, asigurând o manevrare rapidă și sigură la 90 grade.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic fiabil cu dublă acțiune montat direct pe corpul robinetului cu trei căi. Alimentarea cu aer comprimat asigură timpi reduși de deschidere și închidere, alături de o monitorizare mecanică facilă.

• Tip acționare: Actuator pneumatic cu dublă acțiune (DA)
• Presiune aer de comandă: 5,6 bar
• Timp de manevră: 1 până la 2 secunde pentru o cursă de 90 grade
• Interfață de comandă: Conexiune integrată NAMUR conform VDI/VDE 3845
• Monitorizare poziție: Indicator optic vizual de poziție integrat
• Presiune nominală: PN10 (10 bar la 20 grade Celsius)

Materiale și standarde

Corpul robinetului și racordurile olandeze sunt fabricate din ABS de înaltă densitate (culoare gri pietriș RAL 7001), recunoscut pentru rezistența ridicată la impact la temperaturi scăzute. Componentele în contact direct cu fluidul includ scaune de etanșare din PTFE și garnituri profilate din elastomer EPDM, iar carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF).

Baza robinetului încorporează inserții filetate din oțel inoxidabil pentru fixare rigidă pe console, preluând sarcinile dinamice transmise de actuator. Cota Z, capetele de robinet și piulițele olandeze asigură compatibilitate dimensională completă cu seriile Georg Fischer 285–288 și cu prima generație de robineți 543, facilitând intervențiile fără modificarea conductelor existente.

Instalare și îmbinare

Montajul în rețea se realizează prin lipire prin mufare metrică, utilizând adeziv dedicat Tangit ABS și decapant adecvat. Construcția cu racord olandez demontabil pe fiecare cale permite extragerea radială rapidă a corpului central și a actuatorului pentru revizie sau înlocuirea garniturilor, fără a demonta tronsoanele de țeavă adiacente.

Înainte de asamblare, capetele de conductă trebuie tăiate drept, debavurate, teșite și degresate. Este obligatorie ancorarea fermă a ansamblului prin intermediul inserțiilor filetate integrate la bază, astfel încât cuplul de manevră generat de sistemul pneumatic să nu inducă solicitări mecanice în conductele din ABS.
