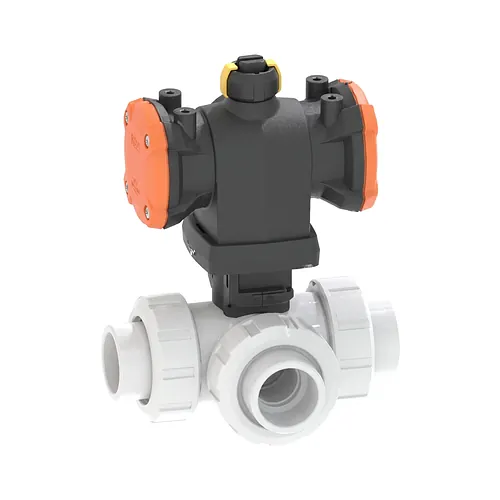

Robinet cu bilă 3 căi PVDF tip 543 Pro P DA d16-d63 PN10
Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P DA este o armătură automatizată din PVDF proiectată pentru procese chimice industriale exigente, tratarea apei și circuite de fluide de înaltă puritate. Cu o configurație orizontală cu port T și acționare pneumatică cu dublă acțiune, acest robinet cu lipire prin mufare funcționează la presiuni de până la PN10 între -20 grade C și +140 grade C, oferind devierea, amestecarea și distribuția fiabilă a debitelor.
Caracteristici tehnice
Robinetul tip 543 Pro P DA oferă dirijarea automată a debitului pe trasee multiple printr-un actuator pneumatic cu dublă acțiune, care utilizează aer comprimat pentru cicluri rapide și repetabile de manevrare. Conceput pentru o anduranță mecanică ridicată fără blocarea tijei, acesta asigură o forță uniformă de etanșare pentru diametre metrice cuprinse între d16 mm și d63 mm.
- Presiune nominală de lucru: PN10 (10 bar la 20 grade C)
- Interval de temperatură admisibil: de la -20 grade C până la +140 grade C
- Configurație de curgere: bilă cu port T orizontal pentru amestec și deviere
- Tip acționare: mecanism pneumatic cu dublă acțiune (DA)
- Gamă dimensională de conectare: lipire prin mufare metrică d16 mm până la d63 mm
- Calitatea suprafeței interioare: rugozitate redusă cu Ra ≤ 0,5 µm
Materiale și standarde
Fabricat din polifluorură de viniliden (PVDF) nepigmentată, corpul acestui robinet rezistă mediilor agresive și respectă standardele internaționale stricte de producție. Materialul fluoropolimeric previne degradarea chimică și fisurarea sub tensiune mecanică într-o gamă largă de medii industriale.
Rășina SYGEF Standard din PVDF oferă o inerție chimică excelentă împotriva acizilor neoxidanți concentrați, precum acidul clorhidric (HCl) și acidul fluorhidric (HF), precum și împotriva acizilor oxidanți cum sunt acidul azotic (HNO3) și acidul sulfuric (H2SO4). Structura termoplastică rezistă la hidrocarburi alifatice, alcooli și soluții saline, nefiind însă compatibilă cu baze anorganice tari precum hidroxidul de sodiu (NaOH) sau hidroxidul de potasiu (KOH), amine, cetone sau esteri. Dimensiunile respectă în totalitate standardul ISO 10931 și normele EN 558 și ISO 5752, iar compusul polimeric este conform cerințelor de siguranță fiziologică conform FDA 21 CFR § 177.2510 și USP 25 Clasa VI.
Instalare și îmbinare
Îmbinarea în sistemul de conducte se realizează prin lipire prin mufare cu scule încălzite, în strictă conformitate cu standardul DVS 2207 Partea 15. Capetele de mufare permit suduri omogene și curate cu țevile metrice din PVDF, eliminând riscul scăpărilor de fluid și slăbirea cauzată de vibrații mecanice.
Înainte de sudură, instalatorii trebuie să verifice tăierea dreaptă a capetelor de țeavă, debavurarea corectă și calibrarea conform normativelor DVS. Atât capătul țevii, cât și mufa robinetului trebuie degresate cu soluție recomandată înainte de introducerea pe bacurile încălzite ale aparatului de sudură. La montaj, corpul robinetului se ancorează cu console dedicate de susținere pentru a preveni transferul solicitărilor mecanice sau al momentelor de încovoiere generate de actuator asupra carcasei. Liniile de alimentare pneumatică necesită aer instrumental uscat și filtrat pentru a asigura funcționarea fluentă a cilindrului și durabilitatea garniturilor în medii industriale agresive.
Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro P DA este o armătură automatizată din PVDF proiectată pentru procese chimice industriale exigente, tratarea apei și circuite de fluide de înaltă puritate. Cu o configurație orizontală cu port T și acționare pneumatică cu dublă acțiune, acest robinet cu lipire prin mufare funcționează la presiuni de până la PN10 între -20 grade C și +140 grade C, oferind devierea, amestecarea și distribuția fiabilă a debitelor.
Caracteristici tehnice
Robinetul tip 543 Pro P DA oferă dirijarea automată a debitului pe trasee multiple printr-un actuator pneumatic cu dublă acțiune, care utilizează aer comprimat pentru cicluri rapide și repetabile de manevrare. Conceput pentru o anduranță mecanică ridicată fără blocarea tijei, acesta asigură o forță uniformă de etanșare pentru diametre metrice cuprinse între d16 mm și d63 mm.
- Presiune nominală de lucru: PN10 (10 bar la 20 grade C)
- Interval de temperatură admisibil: de la -20 grade C până la +140 grade C
- Configurație de curgere: bilă cu port T orizontal pentru amestec și deviere
- Tip acționare: mecanism pneumatic cu dublă acțiune (DA)
- Gamă dimensională de conectare: lipire prin mufare metrică d16 mm până la d63 mm
- Calitatea suprafeței interioare: rugozitate redusă cu Ra ≤ 0,5 µm
Materiale și standarde
Fabricat din polifluorură de viniliden (PVDF) nepigmentată, corpul acestui robinet rezistă mediilor agresive și respectă standardele internaționale stricte de producție. Materialul fluoropolimeric previne degradarea chimică și fisurarea sub tensiune mecanică într-o gamă largă de medii industriale.
Rășina SYGEF Standard din PVDF oferă o inerție chimică excelentă împotriva acizilor neoxidanți concentrați, precum acidul clorhidric (HCl) și acidul fluorhidric (HF), precum și împotriva acizilor oxidanți cum sunt acidul azotic (HNO3) și acidul sulfuric (H2SO4). Structura termoplastică rezistă la hidrocarburi alifatice, alcooli și soluții saline, nefiind însă compatibilă cu baze anorganice tari precum hidroxidul de sodiu (NaOH) sau hidroxidul de potasiu (KOH), amine, cetone sau esteri. Dimensiunile respectă în totalitate standardul ISO 10931 și normele EN 558 și ISO 5752, iar compusul polimeric este conform cerințelor de siguranță fiziologică conform FDA 21 CFR § 177.2510 și USP 25 Clasa VI.
Instalare și îmbinare
Îmbinarea în sistemul de conducte se realizează prin lipire prin mufare cu scule încălzite, în strictă conformitate cu standardul DVS 2207 Partea 15. Capetele de mufare permit suduri omogene și curate cu țevile metrice din PVDF, eliminând riscul scăpărilor de fluid și slăbirea cauzată de vibrații mecanice.
Înainte de sudură, instalatorii trebuie să verifice tăierea dreaptă a capetelor de țeavă, debavurarea corectă și calibrarea conform normativelor DVS. Atât capătul țevii, cât și mufa robinetului trebuie degresate cu soluție recomandată înainte de introducerea pe bacurile încălzite ale aparatului de sudură. La montaj, corpul robinetului se ancorează cu console dedicate de susținere pentru a preveni transferul solicitărilor mecanice sau al momentelor de încovoiere generate de actuator asupra carcasei. Liniile de alimentare pneumatică necesită aer instrumental uscat și filtrat pentru a asigura funcționarea fluentă a cilindrului și durabilitatea garniturilor în medii industriale agresive.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
|
199297232 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
|
199297233 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
|
199297234 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
|
199297235 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
|
199297236 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
|
199297237 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
|
199297238 |
Material: PVDF
PN: 10 Bar
Port: Orizontal/Port-T
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
