Robinet cu bilă 3 căi PP-H 543 Pro P DA

  Fișă tehnică (PDF)

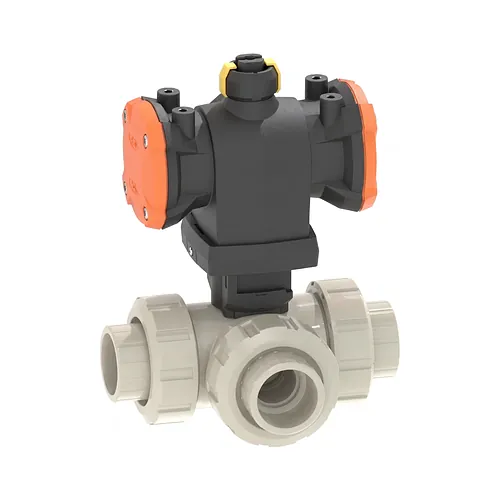

Robinetul cu bilă cu 3 căi PP-H Georg Fischer PROGEF Standard tip 543 Pro P DA este un ansamblu tehnic proiectat pentru devierea și distribuția automată a fluidelor pe trasee orizontale, în instalații industriale solicitante. Corpul robinetului este fabricat de Georg Fischer din homopolimer de polipropilenă izotactică beta-PP-H de înaltă calitate, material care îmbină o rezistență chimică extinsă cu o comportare mecanică stabilă, specifică întregii game PROGEF Standard. Configurația orizontală cu bilă în L permite redirecționarea debitului între ramificațiile procesului, fără fitinguri suplimentare.

Acționarea este asigurată de un actuator pneumatic cu dublă acțiune, protejat într-o carcasă ignifugă din polipropilenă armată cu fibră de sticlă (PP-GF), un material care rămâne funcțional în medii unde carcasele metalice sunt expuse atacului chimic sau coroziunii atmosferice. Presiunea standard de comandă este de 5,6 bar, iar interfața NAMUR integrată, conformă cu VDI/VDE 3845, permite montarea directă a electrovalvelor de comandă și a accesoriilor de semnalizare. Mecanismul cu dublă acțiune realizează rotația la 90 grade în aproximativ 1 până la 2 secunde, varianta fiind livrată fără comandă manuală.

Indicatorul optic de poziție permite verificarea vizuală continuă a poziției robinetului, iar inserțiile filetate din oțel inoxidabil integrate la baza corpului permit ancorarea directă pe brățări sau pe structuri de susținere, astfel încât sarcinile de sprijin nu sunt transmise conductei termoplastice. Sistemul de etanșare internă utilizează scaune din PTFE cu coeficient redus de frecare, susținute de inele elastomerice EPDM sau FKM, care asigură închidere bidirecțională și izolare etanșă conform clasei A de scurgeri din EN 12266, verificată prin testare după ISO 9393-2.

Robinetul este dimensionat pentru o presiune de lucru de până la 10 bar (PN10) și este disponibil în diametre metrice de la d16 la d63 mm, cu capete pentru lipire prin mufare metrice, care formează îmbinări omogene și etanșe cu echipamentele uzuale de sudură prin polifuziune. Aplicațiile tipice includ dozarea substanțelor chimice, tratarea apelor uzate industriale și distribuția apei demineralizate.
