Robinet cu bilă 3 căi PP-H tip 543 Pro P DA Rp d16-63

  Fișă tehnică (PDF)

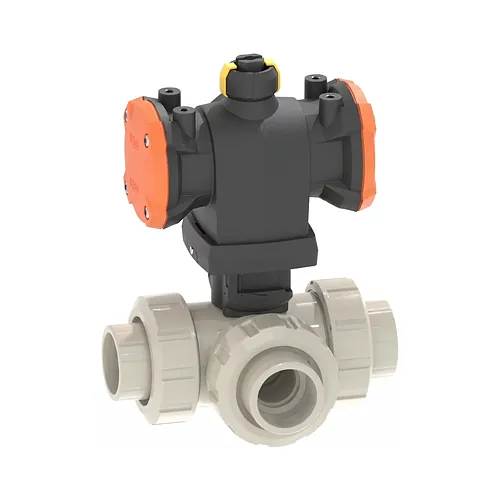

Robinetul cu bilă cu 3 căi Georg Fischer PROGEF Standard tip 543 Pro P este o armătură automată cu port L orizontal, proiectată pentru devierea și distribuția fluidelor în rețele industriale termoplastice. Fabricat din polipropilenă homopolimer beta (beta-PP-H) cu racorduri filetate interioare armate Rp de la d16 până la d63 (DN10 până la DN50), acest model include un actuator pneumatic cu dublu efect. Destinat inginerilor de instalații, robinetul oferă o închidere bidirecțională etanșă și rezistență chimică ridicată la presiuni de până la PN10 la 20 de grade C.

Caracteristici tehnice

Robinetul tip 543 Pro P combină acționarea pneumatică rapidă cu o geometrie a bilei în port L pentru simplificarea circuitelor complexe de conducte. Actuatorul cu dublu efect utilizează aer comprimat industrial standard, realizând manevre sigure cu timpi de comutare de 1 până la 2 secunde pentru a reduce la minimum volumele moarte la deviere.

• Tip de acționare: Actuator pneumatic cu dublu efect (DA) cu rotire la 90 de grade și traseu orizontal în port L.
• Timp de manevră: Comutare rapidă în 1 până la 2 secunde pentru cicluri prompte de deviere a debitului.
• Interfață pentru accesorii: Montaj conform VDI/VDE 3845 (NAMUR) pentru atașarea directă a electrovalvelor și a cutiilor de semnalizare.
• Indicator optic de poziție: Semnalizator mecanic integrat pentru vizualizarea clară a poziției de lucru la fața locului.
• Presiune nominală: Presiune de lucru de până la 10 bar (PN10) la temperatura de referință de 20 de grade C.

Materiale și standarde

Construit din materiale termoplastice industriale de înaltă performanță, acest robinet garantează o rezistență chimică extinsă și o durabilitate mecanică de lungă durată sub acțiunea fluidelor agresive. Sistemul PROGEF Standard este calculat pentru o durată de viață de exploatare de 25 de ani pentru apă la 20 de grade C.

Corpul robinetului este turnat prin injecție din polipropilenă homopolimer beta (beta-PP-H), oferind rezistență ridicată la impact și compatibilitate cu acizi, soluții alcaline și efluenți industriali. Scaunele bilei sunt realizate din PTFE cu frecare redusă, dublate de inele elastice de susținere din EPDM sau FKM, asigurând o închidere etanșă bidirecțională testată conform standardelor ISO 9393-2 și EN 12266 clasa A de scurgere. Carcasa ușoară a actuatorului pneumatic este realizată din polipropilenă ignifugă armată cu fibră de sticlă (PP-GF), protejând componentele interne împotriva atmosferelor corozive.

Instalare și îmbinare

Robinetul este echipat cu mufe filetate interioare armate Rp, proiectate pentru integrarea mecanică rigidă în rețele filetate de conducte. Inserțiile filetate din oțel inoxidabil integrate în baza corpului permit fixarea fermă pe console de susținere, evitând transmiterea tensiunilor mecanice în traseul de conductă.

Mufele filetate cilindrice Rp de la Rp 3/8" până la Rp 2" oferă o rezistență mecanică sporită la deformare și previn deteriorarea prin strângere la trecerea către conducte metalice sau din plastic. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează robinetul tip 543 Pro P complet asamblat și testat cu automatizarea pneumatică din fabrică, pregătit pentru utilizare în dozare chimică, epurarea apelor uzate și rețele industriale de proces.
