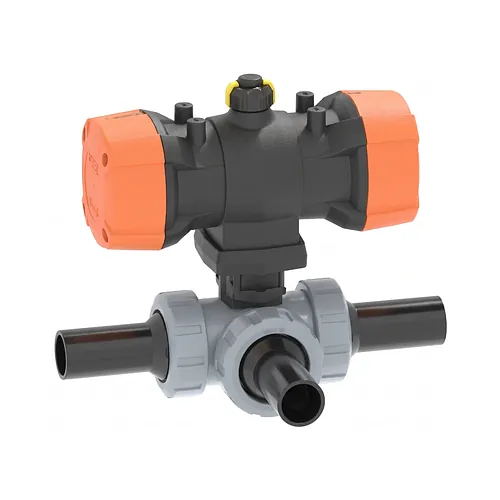

Robinet 3 căi 543 Pro P ABS, pneumatic FC, port L, d20-63

  Fișă tehnică (PDF)

Robinetul cu 3 căi din ABS Georg Fischer (GF Piping Systems) Tip 543 Pro P reprezintă o soluție automatizată industrială destinată devierii și dirijării fluxurilor de fluide în rețele tehnologice sub presiune. Echipat cu o bilă cu port L orizontal, acest robinet acționat asigură o comutare precisă a direcției de curgere în circuite de apă răcită, instalații de răcire industrială și sisteme de tratare a apei. Furnizat în Europa de BigWeld, distribuitor autorizat Georg Fischer, ansamblul combină un corp din acrilonitril butadien stiren cu un actuator pneumatic de siguranță pentru conducte metrice între d20 și d63 mm.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic cu revenire cu arcuri și un mecanism de etanșare cu bilă cu port L orizontal proiectat pentru presiunea nominală de 10 bar la 20 grade Celsius. În cazul întreruperii alimentării cu aer comprimat, actuatorul comută automat robinetul în poziția închisă de siguranță, garantând protecția procesului industrial.

• Presiune nominală de lucru: PN10 (10 bar la temperatura de 20 grade Celsius)
• Mod de acționare: Actuator pneumatic cu revenire cu arcuri în poziție închisă (FC)
• Presiune de comandă: Valoare nominală de 5,6 bar cu timp de manevră de 1 până la 2 secunde la 90 grade
• Interfață actuator: Conexiune NAMUR integrată conform standardului VDI/VDE 3845
• Sistem de etanșare: Scaun de etanșare din PTFE cu frecare redusă și garnituri durabile din EPDM
• Indicator de poziție: Semnalizator optic integrat pentru monitorizarea orientării portului

Aplicații

Conceput pentru gestionarea fluidelor industriale, robinetul Tip 543 Pro P realizează distribuția direcțională și devierea debitelor în circuite termice și tehnologice. Rezistența chimică a materialului ABS și comportamentul optim la temperaturi scăzute recomandă utilizarea acestuia în rețele de apă răcită, instalații de climatizare industrială, circuite secundare de răcire și stații de tratare a apei unde este necesară comutarea automatizată a traseelor.

Instalare și îmbinare

Robinetul este prevăzut cu capete lungi pentru sudură cap la cap, permițând conectarea sigură și omogenă în rețele metrice de conducte din ABS cu diametre între d20 și d63 mm. Inserțiile filetate integrate din oțel inoxidabil asigură fixarea fermă pe console sau suporți de susținere fără a transmite solicitări mecanice pe corpul conductei. În plus, cotele z, piulițele olandeze și interfețele de montaj păstrează compatibilitatea retroactivă completă cu modelele din generația anterioară Tip 543 și seriile 285–288, facilitând modernizarea instalațiilor existente fără adaptări structurale ale traseului.
