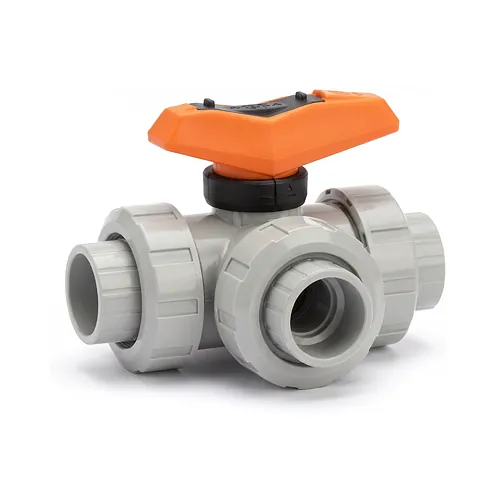

Robinet 3 căi 543 Pro PVC-C, filet 3/8" - 2", PN10

Robinet 3 căi 543 Pro PVC-C, filet 3/8" - 2", PN10

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer Tip 543 Pro din policlorură de vinil post-clorurată (PVC-C) este o soluție industrială performantă pentru devierea, amestecul și distribuția fluidelor chimic agresive. Proiectat pentru instalații industriale, circuite de dozare și stații de tratare a apei, acest robinet cu port T orizontal oferă un control precis al debitului până la PN10, fiind prevăzut cu racorduri filetate interioare Rp de la 3/8" la 2".

Caracteristici tehnice

Robinetul Tip 543 Pro asigură o flexibilitate operațională ridicată și siguranță deplină în dirijarea circuitelor tehnologice solicitante. Configurația orizontală cu port T și profilul hidraulic optimizat reduc pierderile de sarcină, permițând rotația completă la 360 grade sau poziționarea precisă la 90 grade cu ajutorul limitatorului clipsabil inclus.

  • Presiune nominală: Rezistență certificată de până la 10 bar (PN10) la temperatura de referință.
  • Gamă racorduri: Ștuțuri filetate interioare Rp de la 3/8" până la 2".
  • Configurație curgere: Bilă cu alezaj T orizontal pentru scenarii de amestec și comutare.
  • Manevrare sigură: Levier manual ergonomic cu mecanism integrat de indexare și blocare împotriva acționării accidentale.
  • Regim termic: Funcționare stabilă la temperaturi de lucru de până la 80 grade Celsius sub presiune corelată.
  • Pregătit pentru automatizare: Inserții filetate inferioare din oțel inoxidabil pentru consolă de sprijin sau actuatoare.

Materiale și standarde

Construcția integrală din termoplastice industriale și elastomeri de înaltă puritate garantează o rezistență excelentă la coroziune chimică. Corpul robust din PVC-C gri agată (RAL 7038) oferă o stabilitate mecanică și termică superioară față de PVC-U clasic, suportând vehicularea acizilor concentrați, a bazelor și a soluțiilor saline.

Scaunele de etanșare pentru bilă fabricate din PTFE asigură un cuplu redus de manevrare și o închidere etanșă constantă pe durate lungi de exploatare. Garniturile de etanșare sunt disponibile în variante din EPDM industrial sau FKM rezistent la substanțe agresive, iar îmbinările filetate respectă standardele de filet interior paralel Rp.

Instalare și îmbinare

Designul demontabil cu racord olandez pe fiecare cale facilitează alinierea pe poziție și operațiunile periodice de mentenanță fără a forța conductele adiacente. Piulițele olandeze și capetele filetate sunt compatibile geometric cu seria Georg Fischer 546 Pro, permițând extragerea radială rapidă pentru schimbarea garniturilor.

Îmbinările filetate se etanșează cu bandă PTFE adecvată sau paste compatibile cu materialul PVC-C și fluidul de lucru. Pentru integrarea în bucle automatizate, baza robinetului permite montajul direct al actuatoarelor electrice sau pneumatice fără modificarea corpului sub presiune.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer Tip 543 Pro din policlorură de vinil post-clorurată (PVC-C) este o soluție industrială performantă pentru devierea, amestecul și distribuția fluidelor chimic agresive. Proiectat pentru instalații industriale, circuite de dozare și stații de tratare a apei, acest robinet cu port T orizontal oferă un control precis al debitului până la PN10, fiind prevăzut cu racorduri filetate interioare Rp de la 3/8" la 2".

Caracteristici tehnice

Robinetul Tip 543 Pro asigură o flexibilitate operațională ridicată și siguranță deplină în dirijarea circuitelor tehnologice solicitante. Configurația orizontală cu port T și profilul hidraulic optimizat reduc pierderile de sarcină, permițând rotația completă la 360 grade sau poziționarea precisă la 90 grade cu ajutorul limitatorului clipsabil inclus.

  • Presiune nominală: Rezistență certificată de până la 10 bar (PN10) la temperatura de referință.
  • Gamă racorduri: Ștuțuri filetate interioare Rp de la 3/8" până la 2".
  • Configurație curgere: Bilă cu alezaj T orizontal pentru scenarii de amestec și comutare.
  • Manevrare sigură: Levier manual ergonomic cu mecanism integrat de indexare și blocare împotriva acționării accidentale.
  • Regim termic: Funcționare stabilă la temperaturi de lucru de până la 80 grade Celsius sub presiune corelată.
  • Pregătit pentru automatizare: Inserții filetate inferioare din oțel inoxidabil pentru consolă de sprijin sau actuatoare.

Materiale și standarde

Construcția integrală din termoplastice industriale și elastomeri de înaltă puritate garantează o rezistență excelentă la coroziune chimică. Corpul robust din PVC-C gri agată (RAL 7038) oferă o stabilitate mecanică și termică superioară față de PVC-U clasic, suportând vehicularea acizilor concentrați, a bazelor și a soluțiilor saline.

Scaunele de etanșare pentru bilă fabricate din PTFE asigură un cuplu redus de manevrare și o închidere etanșă constantă pe durate lungi de exploatare. Garniturile de etanșare sunt disponibile în variante din EPDM industrial sau FKM rezistent la substanțe agresive, iar îmbinările filetate respectă standardele de filet interior paralel Rp.

Instalare și îmbinare

Designul demontabil cu racord olandez pe fiecare cale facilitează alinierea pe poziție și operațiunile periodice de mentenanță fără a forța conductele adiacente. Piulițele olandeze și capetele filetate sunt compatibile geometric cu seria Georg Fischer 546 Pro, permițând extragerea radială rapidă pentru schimbarea garniturilor.

Îmbinările filetate se etanșează cu bandă PTFE adecvată sau paste compatibile cu materialul PVC-C și fluidul de lucru. Pentru integrarea în bucle automatizate, baza robinetului permite montajul direct al actuatoarelor electrice sau pneumatice fără modificarea corpului sub presiune.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 3/8"
Garnitura EPDM
163543241
Material: PVC-C
PN: 10 Bar
Buc. 1.021,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
Garnitura EPDM
163543242
Material: PVC-C
PN: 10 Bar
Buc. 1.021,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
Garnitura EPDM
163543243
Material: PVC-C
PN: 10 Bar
Buc. 1.222,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
Garnitura EPDM
163543244
Material: PVC-C
PN: 10 Bar
Buc. 1.359,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
Garnitura EPDM
163543245
Material: PVC-C
PN: 10 Bar
Buc. 1.664,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
Garnitura EPDM
163543246
Material: PVC-C
PN: 10 Bar
Buc. 1.798,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
Garnitura EPDM
163543247
Material: PVC-C
PN: 10 Bar
Buc. 2.265,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/8"
Garnitura FKM
163543251
Material: PVC-C
PN: 10 Bar
Buc. 1.085,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
Garnitura FKM
163543252
Material: PVC-C
PN: 10 Bar
Buc. 1.085,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
Garnitura FKM
163543253
Material: PVC-C
PN: 10 Bar
Buc. 1.247,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
Garnitura FKM
163543254
Material: PVC-C
PN: 10 Bar
Buc. 1.493,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
Garnitura FKM
163543255
Material: PVC-C
PN: 10 Bar
Buc. 1.786,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
Garnitura FKM
163543256
Material: PVC-C
PN: 10 Bar
Buc. 2.054,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
Garnitura FKM
163543257
Material: PVC-C
PN: 10 Bar
Buc. 2.514,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163543241
Filet: 3/8"
Garnitura: EPDM
Livrare în 24h
1.021,19 RON / Buc.
Cod produs: 163543242
Filet: 1/2"
Garnitura: EPDM
Livrare în 24h
1.021,19 RON / Buc.
Cod produs: 163543243
Filet: 3/4"
Garnitura: EPDM
Livrare în 24h
1.222,85 RON / Buc.
Cod produs: 163543244
Filet: 1"
Garnitura: EPDM
Livrare în 24h
1.359,07 RON / Buc.
Cod produs: 163543245
Filet: 1 1/4"
Garnitura: EPDM
Livrare în 24h
1.664,29 RON / Buc.
Cod produs: 163543246
Filet: 1 1/2"
Garnitura: EPDM
Livrare în 24h
1.798,63 RON / Buc.
Cod produs: 163543247
Filet: 2"
Garnitura: EPDM
Livrare în 24h
2.265,25 RON / Buc.
Cod produs: 163543251
Filet: 3/8"
Garnitura: FKM
Livrare în 24h
1.085,06 RON / Buc.
Cod produs: 163543252
Filet: 1/2"
Garnitura: FKM
Livrare în 24h
1.085,06 RON / Buc.
Cod produs: 163543253
Filet: 3/4"
Garnitura: FKM
Livrare în 24h
1.247,70 RON / Buc.
Cod produs: 163543254
Filet: 1"
Garnitura: FKM
Livrare în 24h
1.493,72 RON / Buc.
Cod produs: 163543255
Filet: 1 1/4"
Garnitura: FKM
Livrare în 24h
1.786,99 RON / Buc.
Cod produs: 163543256
Filet: 1 1/2"
Garnitura: FKM
Livrare în 24h
2.054,02 RON / Buc.
Cod produs: 163543257
Filet: 2"
Garnitura: FKM
Livrare în 24h
2.514,85 RON / Buc.
