Robinet pneumatic cu 3 căi 543 Pro P PVC-C d16-63

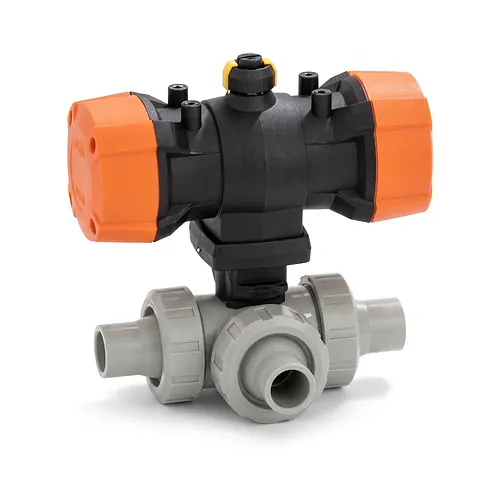

Robinetul pneumatic cu 3 căi Georg Fischer 543 Pro P din policlorură de vinil supraclorurată (PVC-C) este proiectat pentru devierea și distribuția automată a fluidelor în instalații chimice, tratarea apei și circuite industriale solicitante. Cu o configurație orizontală cu bilă tip L-port pentru diametre exterioare de la d16 până la d63 mm, acest ansamblu automatizat combină rezistența chimică superioară cu o manevrare sigură la sfert de tură. Echipat cu actuator pneumatic PPA în mod normal închis (Fail-Safe to Close), robinetul garantează izolarea sigură a circuitului la căderea presiunii de aer de comandă.
Caracteristici tehnice
Acest robinet automat de deviere funcționează la o presiune nominală de 10 bar la o temperatură de referință de 20 grade Celsius și asigură comutarea sigură a fluxurilor prin intermediul comenzii pneumatice. Actuatorul compact PPA oferă timpi rapizi de manevră de 1 până la 2 secunde pentru cursa de 90 grade, la o presiune de pilotare de 5,6 bar.
- Principiu acționare: Pneumatică cu simplu efect, normal închis (NC / Fail-Safe to Close)
- Presiune de pilotare și viteză: Presiune nominală de comandă de 5,6 bar și timp de rotație la 90 grade de 1–2 secunde
- Configurație hidraulică: 3 căi orizontal cu bilă în execuție L-port pentru manevre de comutare și deviere
- Clasă de presiune: Proiectat pentru PN10 bar la temperatura de referință de 20 grade Celsius
- Interfețe de montaj și automatizare: Inserții filetate din oțel inox și interfață integrată NAMUR VDI/VDE 3845 pentru accesorii
- Etanșare scaun bilă: Garnituri de alunecare din PTFE pur susținute de inele elastomerice
Materiale și standarde
Corpul robinetului este realizat din PVC-C industrial de înaltă densitate în nuanță gri agat RAL 7038, oferind rezistență chimică și stabilitate termică net superioare față de PVC-U clasic. Carcasa actuatorului pneumatic este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând protecție deplină împotriva atmosferei industriale corozive și a vaporilor chimici.
Dimensiunile constructive respectă standardele metrice DIN 8079, DIN 8080 și ISO 15493. Elementele de etanșare combină scaunele din PTFE cu garnituri elastomerice din EPDM sau FKM, asigurând o compatibilitate extinsă la agenți chimici agresivi și funcționare sigură până la o temperatură de 80 grade Celsius conform curbei de scădere a presiunii admisibile.
Instalare și îmbinare
Racordarea la rețeaua metrică se realizează prin lipire prin mufare cu ajutorul ștuțurilor lise integrate, utilizând adezivi și decapanți chimici recomandați pentru PVC-C. Lipirea directă a capetelor netede garantează continuitatea rezistenței chimice pe întreaga conductă, fără intermedierea unor elemente metalice predispuse la coroziune.
Inserțiile filetate din oțel inoxidabil turnate la baza corpului permit fixarea rigidă pe console de susținere, protejând armătura și actuatorul de solicitările mecanice exterioare. Compatibilitatea dimensională directă cu generațiile anterioare Georg Fischer 543 și 285–288 facilitează înlocuirea rapidă în operațiunile de modernizare a instalațiilor existente.
Robinetul pneumatic cu 3 căi Georg Fischer 543 Pro P din policlorură de vinil supraclorurată (PVC-C) este proiectat pentru devierea și distribuția automată a fluidelor în instalații chimice, tratarea apei și circuite industriale solicitante. Cu o configurație orizontală cu bilă tip L-port pentru diametre exterioare de la d16 până la d63 mm, acest ansamblu automatizat combină rezistența chimică superioară cu o manevrare sigură la sfert de tură. Echipat cu actuator pneumatic PPA în mod normal închis (Fail-Safe to Close), robinetul garantează izolarea sigură a circuitului la căderea presiunii de aer de comandă.
Caracteristici tehnice
Acest robinet automat de deviere funcționează la o presiune nominală de 10 bar la o temperatură de referință de 20 grade Celsius și asigură comutarea sigură a fluxurilor prin intermediul comenzii pneumatice. Actuatorul compact PPA oferă timpi rapizi de manevră de 1 până la 2 secunde pentru cursa de 90 grade, la o presiune de pilotare de 5,6 bar.
- Principiu acționare: Pneumatică cu simplu efect, normal închis (NC / Fail-Safe to Close)
- Presiune de pilotare și viteză: Presiune nominală de comandă de 5,6 bar și timp de rotație la 90 grade de 1–2 secunde
- Configurație hidraulică: 3 căi orizontal cu bilă în execuție L-port pentru manevre de comutare și deviere
- Clasă de presiune: Proiectat pentru PN10 bar la temperatura de referință de 20 grade Celsius
- Interfețe de montaj și automatizare: Inserții filetate din oțel inox și interfață integrată NAMUR VDI/VDE 3845 pentru accesorii
- Etanșare scaun bilă: Garnituri de alunecare din PTFE pur susținute de inele elastomerice
Materiale și standarde
Corpul robinetului este realizat din PVC-C industrial de înaltă densitate în nuanță gri agat RAL 7038, oferind rezistență chimică și stabilitate termică net superioare față de PVC-U clasic. Carcasa actuatorului pneumatic este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând protecție deplină împotriva atmosferei industriale corozive și a vaporilor chimici.
Dimensiunile constructive respectă standardele metrice DIN 8079, DIN 8080 și ISO 15493. Elementele de etanșare combină scaunele din PTFE cu garnituri elastomerice din EPDM sau FKM, asigurând o compatibilitate extinsă la agenți chimici agresivi și funcționare sigură până la o temperatură de 80 grade Celsius conform curbei de scădere a presiunii admisibile.
Instalare și îmbinare
Racordarea la rețeaua metrică se realizează prin lipire prin mufare cu ajutorul ștuțurilor lise integrate, utilizând adezivi și decapanți chimici recomandați pentru PVC-C. Lipirea directă a capetelor netede garantează continuitatea rezistenței chimice pe întreaga conductă, fără intermedierea unor elemente metalice predispuse la coroziune.
Inserțiile filetate din oțel inoxidabil turnate la baza corpului permit fixarea rigidă pe console de susținere, protejând armătura și actuatorul de solicitările mecanice exterioare. Compatibilitatea dimensională directă cu generațiile anterioare Georg Fischer 543 și 285–288 facilitează înlocuirea rapidă în operațiunile de modernizare a instalațiilor existente.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
199295082 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
199295092 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
199295083 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
199295093 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
199295084 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
199295094 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
199295085 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
199295095 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
199295086 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
199295096 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
199295087 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
199295097 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
199295088 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
199295098 |
Material: PVC-C
Port: Orizontal/Port-L
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
