Robinet cu 3 căi cu bilă PVDF tip 543 Pro P d20-63 PN10

Robinet cu 3 căi cu bilă PVDF tip 543 Pro P d20-63 PN10

Material: PVDF Port: Orizontal/Port-L PN: 10 Bar

  Fișă tehnică (PDF)

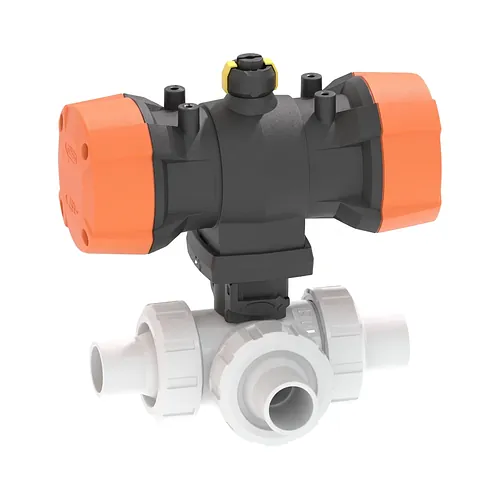

Robinetul cu 3 căi cu bilă Georg Fischer SYGEF Standard tip 543 Pro P orizontal cu port L reprezintă un ansamblu automatizat de deviere a debitului, proiectat pentru procesarea substanțelor chimice agresive, distribuția fluidelor de înaltă puritate și conductele industriale tehnologice. Fabricat din polifluorură de viniliden (PVDF) nepigmentată pentru diametre metrice de la d20 până la d63 mm, acest robinet pneumatic asigură comutarea sigură la presiuni de lucru de până la PN10 pe un interval extins de temperatură, de la -20 grade până la +140 grade Celsius.

Caracteristici tehnice

Servomotorul pneumatic asigură comutarea rapidă și fiabilă a fluxului printr-un mecanism cu simplă acțiune normal închis (FC), acționat cu aer comprimat la presiune standardizată. Cu un timp scurt de manevră la 90 grade de 1 până la 2 secunde, bila în configurație orizontală cu port L menține deschis traseul între racordurile B și C în poziție de repaus și deviază fluidul între racordurile A și C la alimentare.

  • Presiune nominală: PN10 pentru întreaga gamă de dimensiuni metrice de la d20 până la d63 mm.
  • Temperatură de lucru: Rezistență termică continuă cuprinsă între -20 grade și +140 grade Celsius.
  • Mecanism de acționare: Servomotor pneumatic normal închis (FC) la o presiune de comandă de 5.6 bar.
  • Interfață pneumatică: Conexiune integrată conformă cu standardul NAMUR VDI/VDE 3845 pentru electrovalve.
  • Timp de comutare: Cursă completă la 90 grade efectuată în intervalul de 1 până la 2 secunde.
  • Indicator de poziție: Martor optic integrat pentru confirmarea vizuală directă a stării porturilor.

Materiale și standarde

Construit integral din materiale termoplastice industriale și fluoropolimeri de înaltă performanță, corpul robinetului și piesele interne oferă o rezistență chimică deosebită la acizi, compuși corozivi și fluide de înaltă puritate. Scaunele de etanșare a bilei din PTFE de înaltă calitate sunt completate de garnituri inelare O-ring din elastomer FKM, menținând izolarea fără contaminarea fluidului vehiculat.

Carcasa servomotorului este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF), conferind rezistență mecanică la impact și protecție superioară împotriva atmosferei agresive din mediul industrial. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit fixarea rigidă pe console fără a introduce solicitări mecanice în corpul robinetului. În plus, ansamblul respectă o compatibilitate deplină a cotelor constructive Z, a piulițelor olandeze și a pieselor de capăt cu robinetele Georg Fischer tip 543 și seriile anterioare 285 până la 288.

Instalare și îmbinare

Corpul robinetului este prevăzut cu capete netede metrice pentru sudură cap la cap, fiind destinat integrării directe în rețele industriale prin sudură cap la cap convențională sau tehnologie cu infraroșu IR-Plus. Aceste capete prelucrate din fabrică permit realizarea unor cordoane de sudură fără spații moarte sau zone de retenție, prevenind riscul de scurgeri în circuitele de înaltă puritate.

Racordurile cu piulițe olandeze permit demontarea radială rapidă a robinetului din linie pentru revizie sau inspecție tehnică, fără a desface traseele adiacente sau suporții de conductă. În faza de montaj, instalatorii trebuie să fixeze ansamblul pe console dedicate folosind inserțiile filetate din oțel inoxidabil, izolând vibrațiile din rețea și asigurând o aliniere optimă a conexiunilor pneumatice.

  Fișă tehnică (PDF)

Robinetul cu 3 căi cu bilă Georg Fischer SYGEF Standard tip 543 Pro P orizontal cu port L reprezintă un ansamblu automatizat de deviere a debitului, proiectat pentru procesarea substanțelor chimice agresive, distribuția fluidelor de înaltă puritate și conductele industriale tehnologice. Fabricat din polifluorură de viniliden (PVDF) nepigmentată pentru diametre metrice de la d20 până la d63 mm, acest robinet pneumatic asigură comutarea sigură la presiuni de lucru de până la PN10 pe un interval extins de temperatură, de la -20 grade până la +140 grade Celsius.

Caracteristici tehnice

Servomotorul pneumatic asigură comutarea rapidă și fiabilă a fluxului printr-un mecanism cu simplă acțiune normal închis (FC), acționat cu aer comprimat la presiune standardizată. Cu un timp scurt de manevră la 90 grade de 1 până la 2 secunde, bila în configurație orizontală cu port L menține deschis traseul între racordurile B și C în poziție de repaus și deviază fluidul între racordurile A și C la alimentare.

  • Presiune nominală: PN10 pentru întreaga gamă de dimensiuni metrice de la d20 până la d63 mm.
  • Temperatură de lucru: Rezistență termică continuă cuprinsă între -20 grade și +140 grade Celsius.
  • Mecanism de acționare: Servomotor pneumatic normal închis (FC) la o presiune de comandă de 5.6 bar.
  • Interfață pneumatică: Conexiune integrată conformă cu standardul NAMUR VDI/VDE 3845 pentru electrovalve.
  • Timp de comutare: Cursă completă la 90 grade efectuată în intervalul de 1 până la 2 secunde.
  • Indicator de poziție: Martor optic integrat pentru confirmarea vizuală directă a stării porturilor.

Materiale și standarde

Construit integral din materiale termoplastice industriale și fluoropolimeri de înaltă performanță, corpul robinetului și piesele interne oferă o rezistență chimică deosebită la acizi, compuși corozivi și fluide de înaltă puritate. Scaunele de etanșare a bilei din PTFE de înaltă calitate sunt completate de garnituri inelare O-ring din elastomer FKM, menținând izolarea fără contaminarea fluidului vehiculat.

Carcasa servomotorului este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF), conferind rezistență mecanică la impact și protecție superioară împotriva atmosferei agresive din mediul industrial. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit fixarea rigidă pe console fără a introduce solicitări mecanice în corpul robinetului. În plus, ansamblul respectă o compatibilitate deplină a cotelor constructive Z, a piulițelor olandeze și a pieselor de capăt cu robinetele Georg Fischer tip 543 și seriile anterioare 285 până la 288.

Instalare și îmbinare

Corpul robinetului este prevăzut cu capete netede metrice pentru sudură cap la cap, fiind destinat integrării directe în rețele industriale prin sudură cap la cap convențională sau tehnologie cu infraroșu IR-Plus. Aceste capete prelucrate din fabrică permit realizarea unor cordoane de sudură fără spații moarte sau zone de retenție, prevenind riscul de scurgeri în circuitele de înaltă puritate.

Racordurile cu piulițe olandeze permit demontarea radială rapidă a robinetului din linie pentru revizie sau inspecție tehnică, fără a desface traseele adiacente sau suporții de conductă. În faza de montaj, instalatorii trebuie să fixeze ansamblul pe console dedicate folosind inserțiile filetate din oțel inoxidabil, izolând vibrațiile din rețea și asigurând o aliniere optimă a conexiunilor pneumatice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
199297053
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199297054
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199297055
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199297056
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199297057
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199297058
Material: PVDF
Port: Orizontal/Port-L
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
