Robinet cu 3 căi cu bilă tip 543 PRO P DA PVDF d20-63 PN10

Robinet cu 3 căi cu bilă tip 543 PRO P DA PVDF d20-63 PN10

Material: PVDF Port: Orizontal/Port-L Garnitura: FKM

  Fișă tehnică (PDF)

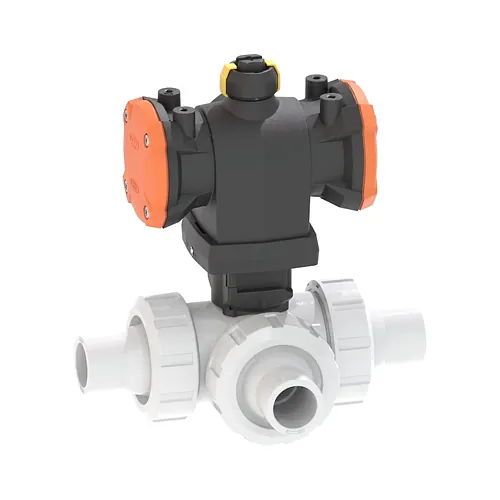

Robinetul cu 3 căi cu bilă Georg Fischer SYGEF Standard Tip 543 PRO P DA asigură devierea și comutarea automată a fluxului de lucru în circuite industriale de distribuție chimică, tratare a apei de înaltă puritate și transport de fluide agresive. Proiectat pentru ingineri de proces și instalatori industriali, acest ansamblu automatizat combină un corp robust din PVDF neimpurificat cu un actuator pneumatic rapid cu dublu efect, funcționând în siguranță la o presiune nominală de lucru PN10 pentru dimensiuni metrice de la d20 până la d63.

Caracteristici tehnice

Acest robinet automatizat cu 3 căi utilizează o configurație orizontală a bilei cu port în L acționată de un servomotor pneumatic cu dublu efect pentru comutarea instantanee a traseelor de curgere. Actuatorul funcționează la o presiune standard de comandă de 5.6 bar, realizând o rotație precisă la 90 de grade cu confirmare optică directă.

  • Operare actuator: Servomotor pneumatic cu dublu efect (DA) protejat în carcasă din PP-GF rezistentă la coroziune.
  • Interfață de comandă: Conexiune standardizată NAMUR conformă cu norma industrială VDI/VDE 3845.
  • Performanță de manevră: Timp rapid de acționare la 90 de grade de 1 până la 2 secunde la o presiune de 5.6 bar.
  • Configurație de curgere: Port orizontal în L cu traseu inițial A-C deschis, comutabil către poziția B-C.
  • Presiune și temperatură: Treaptă nominală PN10 pentru un regim termic de la -20 grade C până la +140 grade C.

Materiale și standarde

Fabricat integral din fluoropolimeri industriali de înaltă performanță, robinetul oferă o inerție chimică remarcabilă și stabilitate termomecanică pe termen lung. PVDF-ul neimpurificat păstrează calitatea mediilor tranzitate fără eliberare de aditivi, iar etanșările de precizie exclud pierderile de presiune.

Etanșarea internă este realizată prin scaune de bilă din PTFE de înaltă calitate și garnituri elastomerice din FKM rezistente chimic. Carcasa exterioară a actuatorului pneumatic este turnată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând o protecție superioară împotriva vaporilor agresivi, acizilor și stropirilor corozive frecvente în instalațiile industriale.

Instalare și îmbinare

Corpul robinetului este echipat cu capete lise metrice pentru sudură cap la cap, permițând conectarea etanșă în rețele tehnologice din PVDF. Racordurile olandeze integrate permit demontarea axială rapidă fără dezasamblarea tronsoanelor adiacente ale conductei.

Îmbinarea se poate realiza prin tehnologii de sudură cap la cap convențională, sudură cu infraroșu (IR Plus) sau sudură fără bavură și spații moarte (BCF Plus). Inserțiile filetate integrate din oțel inoxidabil din baza corpului permit fixarea mecanică rigidă pe suporturi industriale, în timp ce racordurile modulare garantează compatibilitatea dimensională deplină cu robinetele anterioare Georg Fischer Tip 543 și seriile 285-288.

  Fișă tehnică (PDF)

Robinetul cu 3 căi cu bilă Georg Fischer SYGEF Standard Tip 543 PRO P DA asigură devierea și comutarea automată a fluxului de lucru în circuite industriale de distribuție chimică, tratare a apei de înaltă puritate și transport de fluide agresive. Proiectat pentru ingineri de proces și instalatori industriali, acest ansamblu automatizat combină un corp robust din PVDF neimpurificat cu un actuator pneumatic rapid cu dublu efect, funcționând în siguranță la o presiune nominală de lucru PN10 pentru dimensiuni metrice de la d20 până la d63.

Caracteristici tehnice

Acest robinet automatizat cu 3 căi utilizează o configurație orizontală a bilei cu port în L acționată de un servomotor pneumatic cu dublu efect pentru comutarea instantanee a traseelor de curgere. Actuatorul funcționează la o presiune standard de comandă de 5.6 bar, realizând o rotație precisă la 90 de grade cu confirmare optică directă.

  • Operare actuator: Servomotor pneumatic cu dublu efect (DA) protejat în carcasă din PP-GF rezistentă la coroziune.
  • Interfață de comandă: Conexiune standardizată NAMUR conformă cu norma industrială VDI/VDE 3845.
  • Performanță de manevră: Timp rapid de acționare la 90 de grade de 1 până la 2 secunde la o presiune de 5.6 bar.
  • Configurație de curgere: Port orizontal în L cu traseu inițial A-C deschis, comutabil către poziția B-C.
  • Presiune și temperatură: Treaptă nominală PN10 pentru un regim termic de la -20 grade C până la +140 grade C.

Materiale și standarde

Fabricat integral din fluoropolimeri industriali de înaltă performanță, robinetul oferă o inerție chimică remarcabilă și stabilitate termomecanică pe termen lung. PVDF-ul neimpurificat păstrează calitatea mediilor tranzitate fără eliberare de aditivi, iar etanșările de precizie exclud pierderile de presiune.

Etanșarea internă este realizată prin scaune de bilă din PTFE de înaltă calitate și garnituri elastomerice din FKM rezistente chimic. Carcasa exterioară a actuatorului pneumatic este turnată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând o protecție superioară împotriva vaporilor agresivi, acizilor și stropirilor corozive frecvente în instalațiile industriale.

Instalare și îmbinare

Corpul robinetului este echipat cu capete lise metrice pentru sudură cap la cap, permițând conectarea etanșă în rețele tehnologice din PVDF. Racordurile olandeze integrate permit demontarea axială rapidă fără dezasamblarea tronsoanelor adiacente ale conductei.

Îmbinarea se poate realiza prin tehnologii de sudură cap la cap convențională, sudură cu infraroșu (IR Plus) sau sudură fără bavură și spații moarte (BCF Plus). Inserțiile filetate integrate din oțel inoxidabil din baza corpului permit fixarea mecanică rigidă pe suporturi industriale, în timp ce racordurile modulare garantează compatibilitatea dimensională deplină cu robinetele anterioare Georg Fischer Tip 543 și seriile 285-288.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
PN 10 Bar
199297173
Material: PVDF
Port: Orizontal/Port-L
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
PN 10 Bar
199297174
Material: PVDF
Port: Orizontal/Port-L
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
PN 10 Bar
199297175
Material: PVDF
Port: Orizontal/Port-L
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
PN 10 Bar
199297176
Material: PVDF
Port: Orizontal/Port-L
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
PN 10 Bar
199297177
Material: PVDF
Port: Orizontal/Port-L
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
PN 10 Bar
199297178
Material: PVDF
Port: Orizontal/Port-L
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
