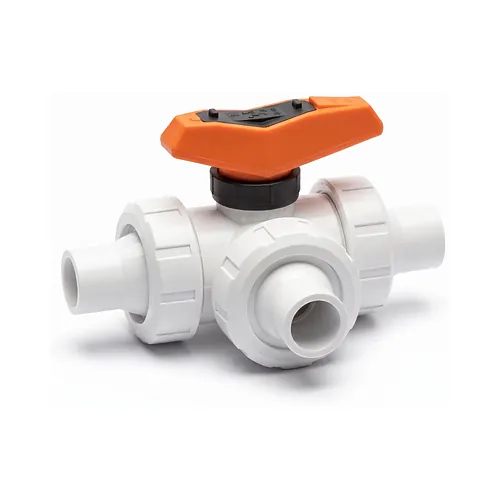

Robinet cu 3 căi cu bilă tip 543 Pro PVDF
Robinetul cu 3 căi cu bilă Georg Fischer SYGEF Standard Tip 543 Pro din PVDF, cu bilă orizontală cu port L, asigură devierea și distribuția precisă a fluxului în instalații de proces chimic agresiv și apă de înaltă puritate. Destinat inginerilor de instalații și montatorilor industriali, acest robinet funcționează la presiunea nominală PN10 într-un interval termic de lucru cuprins între -20 de grade și +140 de grade Celsius. Construcția modulară garantează integrarea sigură pe conducte metrice cu dimensiuni de la d16 până la d63 mm.
Caracteristici tehnice
Robinetul cu bilă orizontală în configurație L direcționează și comută fluide industriale agresive prin geometrii hidraulice prelucrate cu maximă precizie. În starea de livrare standard, calea de curgere A-C este deschisă, permițând fie rotația liberă la 360 de grade, fie comutarea ghidată la 90 de grade prin inelul limitator inclus.
Elementele funcționale integrate garantează siguranța exploatării și compatibilitatea directă cu sistemele moderne de automatizare industrială:
- Presiune nominală de lucru: PN10 (10 bar) pe toată gama dimensională metrică d16 - d63 mm.
- Interval termic de funcționare: -20 de grade până la +140 de grade Celsius.
- Configurație de curgere: bilă orizontală cu port L pentru distribuție și deviere de flux.
- Etanșare performantă: scaune de bilă din PTFE chimic inert și garnituri O-ring din FKM durabil.
- Interfață modulară de acționare: inserții filetate integrate din oțel inoxidabil pentru suporturi și actuatoare pneumatice sau electrice.
- Operare manuală securizată: manetă ergonomică blocabilă dotată cu mecanism de indexare.
Materiale și standarde
Corpul robinetului este fabricat din polifluorură de viniliden (PVDF), oferind rezistență mecanică remarcabilă și compatibilitate chimică excepțională cu acizi puternici și agenți oxidanți. Materialul respectă standardul internațional ISO 10931 pentru sisteme industriale de conducte din fluoropolimeri, rezistând la acid sulfuric, azotic și clorhidric concentrat.
Traseul de fluid neted și inert respectă cerințele sanitare stricte FDA 21 CFR § 177.2510 pentru PVDF și 21 CFR § 177.1550 pentru garniturile din PTFE. Robinetul păstrează compatibilitatea dimensională directă cu seriile Georg Fischer Tip 546 și generațiile anterioare Tip 543, având aceeași cotă de montaj z și piulițe olandeze identice.
Instalare și îmbinare
Acest robinet este prevăzut cu capete lise metrice pentru lipire prin mufare, asigurând îmbinări curate și durabile în rețele de conducte din fluoropolimeri. Sudura se execută conform instrucțiunilor tehnice DVS 2207 Partea 15 cu aparate profesionale de sudură prin mufare cu element încălzitor.
Racordurile olandeze demontabile facilitează extragerea radială rapidă și mentenanța robinetului fără demontarea tronsonului de conductă. Înlocuirea garniturilor sau intervențiile de service se realizează ușor, iar inserțiile filetate din bază permit fixarea rigidă pe console, prevenind transferul tensiunilor mecanice din rețea.
Robinetul cu 3 căi cu bilă Georg Fischer SYGEF Standard Tip 543 Pro din PVDF, cu bilă orizontală cu port L, asigură devierea și distribuția precisă a fluxului în instalații de proces chimic agresiv și apă de înaltă puritate. Destinat inginerilor de instalații și montatorilor industriali, acest robinet funcționează la presiunea nominală PN10 într-un interval termic de lucru cuprins între -20 de grade și +140 de grade Celsius. Construcția modulară garantează integrarea sigură pe conducte metrice cu dimensiuni de la d16 până la d63 mm.
Caracteristici tehnice
Robinetul cu bilă orizontală în configurație L direcționează și comută fluide industriale agresive prin geometrii hidraulice prelucrate cu maximă precizie. În starea de livrare standard, calea de curgere A-C este deschisă, permițând fie rotația liberă la 360 de grade, fie comutarea ghidată la 90 de grade prin inelul limitator inclus.
Elementele funcționale integrate garantează siguranța exploatării și compatibilitatea directă cu sistemele moderne de automatizare industrială:
- Presiune nominală de lucru: PN10 (10 bar) pe toată gama dimensională metrică d16 - d63 mm.
- Interval termic de funcționare: -20 de grade până la +140 de grade Celsius.
- Configurație de curgere: bilă orizontală cu port L pentru distribuție și deviere de flux.
- Etanșare performantă: scaune de bilă din PTFE chimic inert și garnituri O-ring din FKM durabil.
- Interfață modulară de acționare: inserții filetate integrate din oțel inoxidabil pentru suporturi și actuatoare pneumatice sau electrice.
- Operare manuală securizată: manetă ergonomică blocabilă dotată cu mecanism de indexare.
Materiale și standarde
Corpul robinetului este fabricat din polifluorură de viniliden (PVDF), oferind rezistență mecanică remarcabilă și compatibilitate chimică excepțională cu acizi puternici și agenți oxidanți. Materialul respectă standardul internațional ISO 10931 pentru sisteme industriale de conducte din fluoropolimeri, rezistând la acid sulfuric, azotic și clorhidric concentrat.
Traseul de fluid neted și inert respectă cerințele sanitare stricte FDA 21 CFR § 177.2510 pentru PVDF și 21 CFR § 177.1550 pentru garniturile din PTFE. Robinetul păstrează compatibilitatea dimensională directă cu seriile Georg Fischer Tip 546 și generațiile anterioare Tip 543, având aceeași cotă de montaj z și piulițe olandeze identice.
Instalare și îmbinare
Acest robinet este prevăzut cu capete lise metrice pentru lipire prin mufare, asigurând îmbinări curate și durabile în rețele de conducte din fluoropolimeri. Sudura se execută conform instrucțiunilor tehnice DVS 2207 Partea 15 cu aparate profesionale de sudură prin mufare cu element încălzitor.
Racordurile olandeze demontabile facilitează extragerea radială rapidă și mentenanța robinetului fără demontarea tronsonului de conductă. Înlocuirea garniturilor sau intervențiile de service se realizează ușor, iar inserțiile filetate din bază permit fixarea rigidă pe console, prevenind transferul tensiunilor mecanice din rețea.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
|
175543031 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
|
175543032 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
|
175543033 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
|
175543034 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | 3.196,00 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
|
175543035 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
|
175543036 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | 4.759,50 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
|
175543037 |
Material: PVDF
Port: Orizontal/Port L
PN: 10 Bar
|
Buc. | 7.184,60 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
