Robinet cu 3 căi cu bilă tip 543 Pro P PP-H

  Fișă tehnică (PDF)

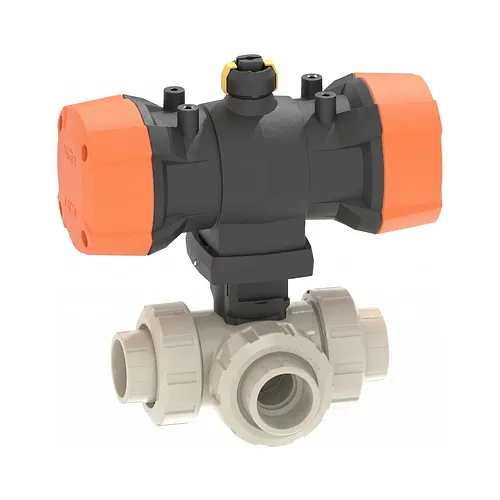

Robinetul cu 3 căi cu bilă Georg Fischer PROGEF Standard Tip 543 Pro P este proiectat pentru aplicații industriale solicitante de amestecare, deviere și distribuție a fluidelor în rețele tehnologice de conducte. Fabricat din polipropilenă homopolimer beta (beta-PP-H) de înaltă calitate, acest robinet acționat pneumatic oferă o rezistență chimică excelentă și durabilitate mecanică remarcabilă. Dispunând de o configurație cu port T orizontal și îmbinare prin lipire prin mufare pentru diametre metrice între d16 mm și d63 mm, ansamblul este certificat pentru o presiune nominală de 10 bar (PN10).

Caracteristici tehnice

Robinetul Tip 543 Pro P integrează un actuator pneumatic cu acțiune rapidă, conceput pentru comutarea automată a direcțiilor de curgere cu o fiabilitate operațională ridicată. Alimentat la o presiune de comandă de 5,6 bar, mecanismul realizează o rotație de 90 grade într-un interval de 1 până la 2 secunde pentru a satisface cerințele stricte de automatizare industrială.

• Configurație port: Port T orizontal cu poziție de bază nealimentată B-C și poziție activată A-B-C.
• Presiune nominală: Rezistent la o presiune de lucru de 10 bar (PN10) pentru întreaga gamă d16-d63 mm la 20 grade Celsius.
• Tip acționare: Actuator pneumatic normal închis (FC – fail-safe close) cu interfață standardizată NAMUR.
• Timp de manevră: Cursă completă de 90 grade executată rapid în 1 până la 2 secunde la presiunea de comandă.
• Sistem de etanșare: Scaune de etanșare a bilei din PTFE susținute de garnituri elastomere din EPDM sau FKM.
• Monitorizare poziție: Indicator optic de înaltă vizibilitate integrat pentru verificarea vizuală imediată a stării robinetului.

Materiale și standarde

Construit integral din materiale termoplastice industriale de primă clasă, acest ansamblu rezistă la fluide chimice agresive și la atmosfere corozive fără riscul degradării structurale. Corpul robinetului este realizat din beta-PP-H, iar carcasa actuatorului pneumatic este produsă din polipropilenă ignifugă ranforsată cu fibră de sticlă (PP-GF).

Fabricat de Georg Fischer și testat împotriva scurgerilor în conformitate cu standardele ISO 9393-2 și EN 12266 (rata de etanșare A), robinetul este proiectat pentru o durată de viață de până la 25 de ani în tratarea apei, dozare chimică și utilități industriale. BigWeld furnizează sisteme de conducte industriale, pentru irigații și rețele de utilități în întreaga Europă, fiind distribuitor autorizat Georg Fischer pentru instalații inginerești unde componentele metalice cedează din cauza coroziunii.

Instalare și îmbinare

Îmbinarea pe conducte se realizează prin procedee standard de lipire prin mufare, obținându-se conexiuni metrice omogene, permanente și perfect etanșe. Inserțiile filetate integrate din oțel inoxidabil situate la baza corpului permit montajul direct și rigid pe console de susținere și structuri portante.

Robinetul păstrează compatibilitatea dimensională Z deplină cu generațiile anterioare de robineți Georg Fischer Tip 543, permițând înlocuirea directă fără modificări constructive ale traseului existent de conducte în timpul operațiunilor de mentenanță sau automatizare.
