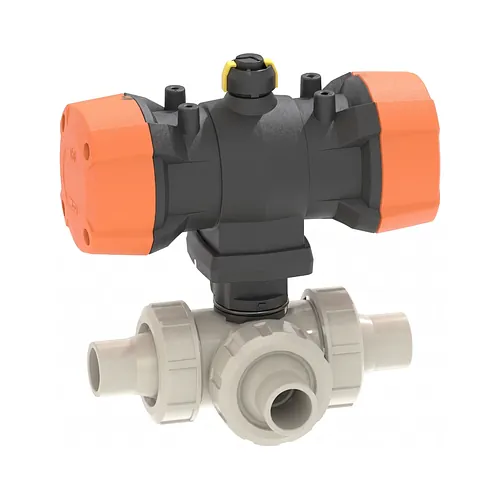

Robinet cu bilă cu 3 căi pneumatic PP-H 543 Pro P d16-d63 PN10

Robinet cu bilă cu 3 căi pneumatic PP-H 543 Pro P d16-d63 PN10

Material: PP-H PN: 10 Bar Port: Orizontal/Port-L

Robinetul cu bilă cu 3 căi pneumatic Georg Fischer PROGEF Standard 543 Pro P este proiectat pentru devierea și distribuția automată a fluidelor în rețele industriale de conducte termoplastice. BigWeld furnizează acest ansamblu de înaltă performanță în calitate de distribuitor autorizat Georg Fischer pentru procese chimice, utilități industriale și stații de tratare a apei. Echipat cu o bilă cu port L în plan orizontal, robinetul funcționează la presiunea nominală de PN10 la 20 de grade Celsius pe gama dimensională de la d16 până la d63 (DN10 până la DN50).

Caracteristici tehnice

Robinetul asigură devierea direcțională automată a fluxului cu ajutorul unui actuator pneumatic compact cu siguranță la închidere, montat pe un corp cu port L orizontal. Alimentat cu aer comprimat la 5,6 bar prin intermediul unei interfețe integrate NAMUR, actuatorul finalizează cursa de 90 de grade în 1 până la 2 secunde.

  • Tip acționare: Pneumatică cu siguranță la închidere (FC) și indicator optic de poziție integrat.
  • Presiune de comandă: 5,6 bar presiune nominală prin interfață standardizată NAMUR.
  • Presiune de lucru: PN10 (10 bar) la 20 de grade Celsius pe întreaga gamă dimensională metrică.
  • Configurație port: Port L orizontal pentru deviere sigură între două direcții perpendiculare.
  • Clasă de etanșeitate: Etanșare bidirecțională conform ISO 9393-2 și EN 12266, rata de scurgere A.
  • Fixare mecanică: Inserții filetate integrate din oțel inoxidabil în bază pentru montaj rigid pe console.

Materiale și standarde

Fabricat din polipropilenă homopolimer izotactică beta, robinetul prezintă o rezistență ridicată la fisurare sub tensiune internă, reactivi chimici corozivi, acizi și soluții alcaline. Ansamblul respectă standardele industriale europene pentru conducte sub presiune, asigurând o durată de viață de până la 25 de ani în regim hidrostatic.

Corpul robinetului și bila cu port L prelucrată cu precizie sunt realizate din beta-PP-H omogen. Scaunele de etanșare din PTFE cu coeficient redus de frecare asigură o manevrare lină și sunt pretensionate cu inele elastice de compensare din EPDM sau FKM pentru menținerea unei etanșeități constante. Carcasa actuatorului pneumatic este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF) ignifugă, protejând mecanismul intern împotriva atmosferei agresive din mediile industriale.

Instalare și îmbinare

Robinetul este prevăzut cu capete metrice lise pentru lipire prin mufare, concepute pentru sudarea termică omogenă în rețele standard de conducte PP-H SDR11. Îmbinarea se realizează cu truse convenționale de polifuziune cu element încălzitor, garantând îmbinări permanente și etanșe.

Bucșele filetate din oțel inoxidabil integrate la baza corpului permit fixarea directă pe console de susținere, prevenind transferul vibrațiilor sau al solicitărilor din conductă asupra robinetului. Interfața standardizată NAMUR permite conectarea facilă a electrovalvelor pilot, a poziționerelor și a senzorilor de confirmare a poziției fără piese intermediare de adaptare.

Robinetul cu bilă cu 3 căi pneumatic Georg Fischer PROGEF Standard 543 Pro P este proiectat pentru devierea și distribuția automată a fluidelor în rețele industriale de conducte termoplastice. BigWeld furnizează acest ansamblu de înaltă performanță în calitate de distribuitor autorizat Georg Fischer pentru procese chimice, utilități industriale și stații de tratare a apei. Echipat cu o bilă cu port L în plan orizontal, robinetul funcționează la presiunea nominală de PN10 la 20 de grade Celsius pe gama dimensională de la d16 până la d63 (DN10 până la DN50).

Caracteristici tehnice

Robinetul asigură devierea direcțională automată a fluxului cu ajutorul unui actuator pneumatic compact cu siguranță la închidere, montat pe un corp cu port L orizontal. Alimentat cu aer comprimat la 5,6 bar prin intermediul unei interfețe integrate NAMUR, actuatorul finalizează cursa de 90 de grade în 1 până la 2 secunde.

  • Tip acționare: Pneumatică cu siguranță la închidere (FC) și indicator optic de poziție integrat.
  • Presiune de comandă: 5,6 bar presiune nominală prin interfață standardizată NAMUR.
  • Presiune de lucru: PN10 (10 bar) la 20 de grade Celsius pe întreaga gamă dimensională metrică.
  • Configurație port: Port L orizontal pentru deviere sigură între două direcții perpendiculare.
  • Clasă de etanșeitate: Etanșare bidirecțională conform ISO 9393-2 și EN 12266, rata de scurgere A.
  • Fixare mecanică: Inserții filetate integrate din oțel inoxidabil în bază pentru montaj rigid pe console.

Materiale și standarde

Fabricat din polipropilenă homopolimer izotactică beta, robinetul prezintă o rezistență ridicată la fisurare sub tensiune internă, reactivi chimici corozivi, acizi și soluții alcaline. Ansamblul respectă standardele industriale europene pentru conducte sub presiune, asigurând o durată de viață de până la 25 de ani în regim hidrostatic.

Corpul robinetului și bila cu port L prelucrată cu precizie sunt realizate din beta-PP-H omogen. Scaunele de etanșare din PTFE cu coeficient redus de frecare asigură o manevrare lină și sunt pretensionate cu inele elastice de compensare din EPDM sau FKM pentru menținerea unei etanșeități constante. Carcasa actuatorului pneumatic este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF) ignifugă, protejând mecanismul intern împotriva atmosferei agresive din mediile industriale.

Instalare și îmbinare

Robinetul este prevăzut cu capete metrice lise pentru lipire prin mufare, concepute pentru sudarea termică omogenă în rețele standard de conducte PP-H SDR11. Îmbinarea se realizează cu truse convenționale de polifuziune cu element încălzitor, garantând îmbinări permanente și etanșe.

Bucșele filetate din oțel inoxidabil integrate la baza corpului permit fixarea directă pe console de susținere, prevenind transferul vibrațiilor sau al solicitărilor din conductă asupra robinetului. Interfața standardizată NAMUR permite conectarea facilă a electrovalvelor pilot, a poziționerelor și a senzorilor de confirmare a poziției fără piese intermediare de adaptare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199296002
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199296012
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199296003
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199296013
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199296004
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199296014
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199296005
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199296015
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199296006
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199296016
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199296007
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199296017
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199296008
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199296018
Material: PP-H
PN: 10 Bar
Port: Orizontal/Port-L
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
