Robinet cu bilă ABS 546 Pro DA pneumatic d16-d63 PN10

  Fișă tehnică (PDF)

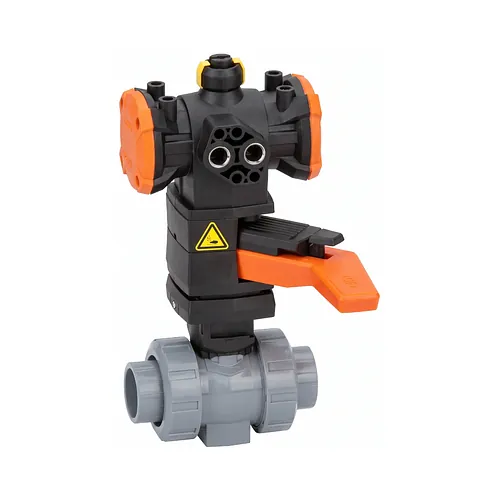

Robinetul cu bilă Georg Fischer Tip 546 Pro DA este o armătură industrială automatizată compusă dintr-un corp din acrilonitril butadien stiren (ABS) și un servomotor pneumatic cu dublă acțiune (DA). Proiectat pentru controlul automatizat al proceselor în tratarea apei, răcire industrială și circuite de apă răcită, ansamblul oferă o închidere sigură și reglaj fiabil. Servomotorul pneumatic utilizează aer comprimat pentru ambele curse de manevră, având o carcasă din polipropilenă armată cu fibră de sticlă (PP-GF) rezistentă la medii industriale agresive.

Mecanismul de acționare include o interfață VDI/VDE 3845 NAMUR pentru montajul direct al accesoriilor de control, precum electrovalve, limitatoare de cursă și poziționere. Indicatorul vizual de poziție indică starea bilei la fața locului. Pentru calibrare, punere în funcțiune și situații de urgență, robinetul integrează un levier manual ce permite manevrarea facilă fără deconectarea circuitului pneumatic.

Etanșarea este realizată prin scaune din PTFE și garnituri din EPDM sau FKM, menținând etanșeitatea completă și un cuplu de manevră stabil. Cu o clasă de presiune PN10 (10 bar la 20 grade Celsius), robinetul este disponibil în gama de diametre d16 până la d63 (DN10 până la DN50). Conexiunea se realizează prin lipire prin mufare conform ISO. Inserțiile filetate din oțel inoxidabil din talpa robinetului permit fixarea rigidă pe suporți, preluând sarcinile dinamice din conductă.

Construit pe platforma modulară GF, robinetul Tip 546 Pro DA asigură compatibilitate dimensională completă cu generația anterioară 546. Echipele tehnice pot schimba unitățile existente fără modificarea lungimii de montaj (cota z) sau a racordurilor olandeze. Ca distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă de robineți pneumatici 546 Pro și sisteme de conducte ABS pentru aplicații industriale în toată Europa.
