Robinet 3 căi cu bilă 543 Pro DA PP-H

  Fișă tehnică (PDF)

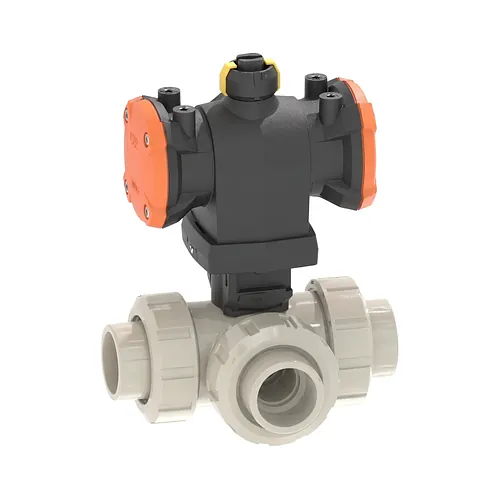

Robinetul cu bilă cu 3 căi Georg Fischer PROGEF Standard 543 Pro DA automatizează operațiunile de amestec și de deviere din instalațiile industriale de procesare chimică, stațiile de tratare a apei și circuitele de efluenți. Corpul și bila sunt executate din beta-PP-H (polipropilenă homopolimer), material rezistent la acizi, baze și săruri anorganice, la presiuni de lucru de până la 10 bar (PN10). Bila cu port T orizontal redirecționează fluxul între trei ramuri de conductă, astfel încât un singur ansamblu acoperă o funcție care altfel ar cere două robinete cu două căi pe distribuitor.

Acționarea este asigurată de un actuator pneumatic compact cu dublă acțiune, cu carcasă din polipropilenă ranforsată cu fibră de sticlă (PP-GF) ignifugă. La o presiune standard a aerului de comandă de 5,6 bar, actuatorul parcurge cursa de 90 grade în 1 până la 2 secunde, suficient de rapid pentru bucle de dozare secvențială și de prelevare. Interfața standardizată NAMUR conform VDI/VDE 3845 permite montarea directă a poziționerelor, a electrovalvelor de pilotare și a cutiilor de capete de cursă, fără console adaptoare, iar indicatorul optic integrat confirmă local poziția căii de curgere.

Corpul cu racord olandez dublu și ștuțuri filetate interioare cilindrice ranforsate, de la Rp 3/8" la Rp 2", permite demontarea radială a robinetului pentru inspecție sau întreținere, fără intervenții asupra tronsoanelor adiacente. Etanșarea se realizează cu scaune de bilă din PTFE cu frecare redusă, susținute de garnituri inelare din EPDM sau FKM, alese în funcție de fluidul vehiculat, cu etanșeitate la clasa de scurgere A. Inserțiile filetate din oțel inoxidabil din baza corpului permit fixarea rigidă, rezistentă la vibrații, pe console de susținere, fără transmiterea solicitărilor mecanice în conductă.

• Material corp și bilă: beta-PP-H, polipropilenă homopolimer
• Actuator: pneumatic cu dublă acțiune (DA), carcasă PP-GF ignifug
• Aer de comandă: 5,6 bar, ciclu de 90 grade în 1 până la 2 secunde
• Presiune nominală: 10 bar (PN10)
• Configurație bilă: port T orizontal, pentru amestec și deviere
• Racorduri: ștuțuri filetate interioare ranforsate, Rp 3/8" la Rp 2"
• Etanșări: scaune PTFE cu inele suport EPDM sau FKM
• Interfață de comandă: NAMUR conform VDI/VDE 3845
