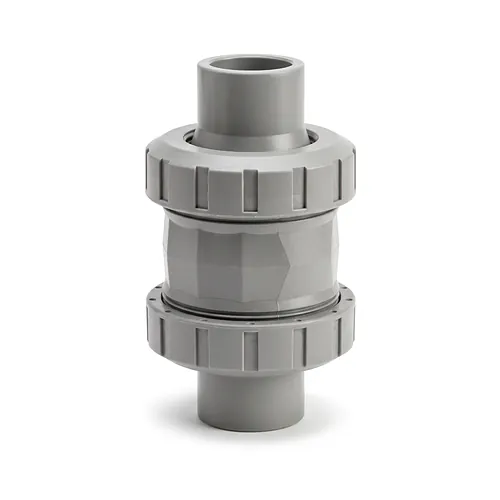

Supapă de sens sudură cap la cap PP-H Tip 562 SDR17.6 PN10

Supapă de sens sudură cap la cap PP-H Tip 562 SDR17.6 PN10

Material: PP-H PN: 10

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer PROGEF Standard Tip 562 din PP-H oferă prevenirea sigură și fără șocuri a returului fluidului în instalațiile industriale de transport chimic, apă și efluenți. Proiectată pentru inginerii de proces și instalatorii industriali, această supapă cu dublu olandez funcționează la presiunea nominală de PN10. Prevăzută cu capete netede pentru sudură cap la cap calibrate pentru conducte SDR 17.6, supapa permite demontarea radială facilă și etanșarea absolută pe diametre metrice cuprinse între d50 mm și d110 mm.

Caracteristici tehnice

Supapa de sens Tip 562 utilizează un con de închidere asistat cu arc pentru a asigura o blocare instantanee și etanșă a returului, indiferent de poziția de montaj. Mecanismul interior cu dublă ghidare previne vibrațiile și turbulențele hidraulice, menținând pierderile de sarcină la un nivel minim.

  • Presiune nominală de lucru: PN10 (10 bar)
  • Mecanism de închidere: Con de retur pretensionat cu arc din oțel inoxidabil V2A (calitatea 1.4310)
  • Poziție de montaj: Independentă de poziție, pe tronsoane orizontale și coloane verticale ascendente
  • Lungime de montaj: Compatibilă cu lungimile constructive standardizate ale robinetelor cu bilă Georg Fischer Tip 546
  • Gama dimensională: Diametre metrice exterioare de la d50 mm până la d110 mm
  • Materiale garnituri: Elastomeri de înaltă performanță din EPDM sau FKM

Materiale și standarde

Fabricat din beta-PP-H de înaltă calitate (polipropilenă homopolimer izotactică), corpul supapei asigură o rezistență mecanică superioară, stabilitate chimică și rezistență la fisurare sub sarcină. Această construcție termoplastică rezistă fiabil în contact cu fluide agresive, inclusiv ape uzate industriale, circuite de răcire, acizi și soluții alcaline. Proiectat pentru o durată de exploatare de 25 de ani pentru apă la 20 grade Celsius, sistemul PROGEF garantează integritatea hidrostatică pe termen lung în circuitele industriale sub presiune. Arcul interior este realizat din oțel inoxidabil V2A rezistent la coroziune, iar etanșările elastomerice conforme cerințelor EN 681 sunt disponibile în variante EPDM sau FKM.

Instalare și îmbinare

Echipată cu capete alungite pentru conducte SDR 17.6, supapa permite îmbinarea permanentă prin sudură cap la cap cu element încălzitor sau prin sudură în infraroșu (IR). Construcția cu dublu olandez facilitează montajul și demontajul radial rapid pentru inspecție periodică sau mentenanță fără a tăia tronsoanele de conductă sudate. Arcul integrat menține conul închis chiar și în stare de repaus, în absența unei contrapresiuni hidrostatice în sistem. La instalarea pe coloane verticale, fluidul trebuie direcționat ascendent, în timp ce pe conducte orizontale ghidajul intern stabilizează conul de etanșare, asigurând o funcționare silențioasă și lipsită de vibrații la viteze ridicate de circulație.

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer PROGEF Standard Tip 562 din PP-H oferă prevenirea sigură și fără șocuri a returului fluidului în instalațiile industriale de transport chimic, apă și efluenți. Proiectată pentru inginerii de proces și instalatorii industriali, această supapă cu dublu olandez funcționează la presiunea nominală de PN10. Prevăzută cu capete netede pentru sudură cap la cap calibrate pentru conducte SDR 17.6, supapa permite demontarea radială facilă și etanșarea absolută pe diametre metrice cuprinse între d50 mm și d110 mm.

Caracteristici tehnice

Supapa de sens Tip 562 utilizează un con de închidere asistat cu arc pentru a asigura o blocare instantanee și etanșă a returului, indiferent de poziția de montaj. Mecanismul interior cu dublă ghidare previne vibrațiile și turbulențele hidraulice, menținând pierderile de sarcină la un nivel minim.

  • Presiune nominală de lucru: PN10 (10 bar)
  • Mecanism de închidere: Con de retur pretensionat cu arc din oțel inoxidabil V2A (calitatea 1.4310)
  • Poziție de montaj: Independentă de poziție, pe tronsoane orizontale și coloane verticale ascendente
  • Lungime de montaj: Compatibilă cu lungimile constructive standardizate ale robinetelor cu bilă Georg Fischer Tip 546
  • Gama dimensională: Diametre metrice exterioare de la d50 mm până la d110 mm
  • Materiale garnituri: Elastomeri de înaltă performanță din EPDM sau FKM

Materiale și standarde

Fabricat din beta-PP-H de înaltă calitate (polipropilenă homopolimer izotactică), corpul supapei asigură o rezistență mecanică superioară, stabilitate chimică și rezistență la fisurare sub sarcină. Această construcție termoplastică rezistă fiabil în contact cu fluide agresive, inclusiv ape uzate industriale, circuite de răcire, acizi și soluții alcaline. Proiectat pentru o durată de exploatare de 25 de ani pentru apă la 20 grade Celsius, sistemul PROGEF garantează integritatea hidrostatică pe termen lung în circuitele industriale sub presiune. Arcul interior este realizat din oțel inoxidabil V2A rezistent la coroziune, iar etanșările elastomerice conforme cerințelor EN 681 sunt disponibile în variante EPDM sau FKM.

Instalare și îmbinare

Echipată cu capete alungite pentru conducte SDR 17.6, supapa permite îmbinarea permanentă prin sudură cap la cap cu element încălzitor sau prin sudură în infraroșu (IR). Construcția cu dublu olandez facilitează montajul și demontajul radial rapid pentru inspecție periodică sau mentenanță fără a tăia tronsoanele de conductă sudate. Arcul integrat menține conul închis chiar și în stare de repaus, în absența unei contrapresiuni hidrostatice în sistem. La instalarea pe coloane verticale, fluidul trebuie direcționat ascendent, în timp ce pe conducte orizontale ghidajul intern stabilizează conul de etanșare, asigurând o funcționare silențioasă și lipsită de vibrații la viteze ridicate de circulație.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 50 mm
Garnitura EPDM
167562066
Material: PP-H
PN: 10
Buc. 777,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
167562076
Material: PP-H
PN: 10
Buc. 971,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
167562067
Material: PP-H
PN: 10
Buc. 1.111,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
167562077
Material: PP-H
PN: 10
Buc. 1.420,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
167562068
Material: PP-H
PN: 10
Buc. 2.170,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
167562078
Material: PP-H
PN: 10
Buc. 2.839,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
167562069
Material: PP-H
PN: 10
Buc. 2.701,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
167562079
Material: PP-H
PN: 10
Buc. 3.549,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
167562070
Material: PP-H
PN: 10
Buc. 3.242,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
167562080
Material: PP-H
PN: 10
Buc. 4.260,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
