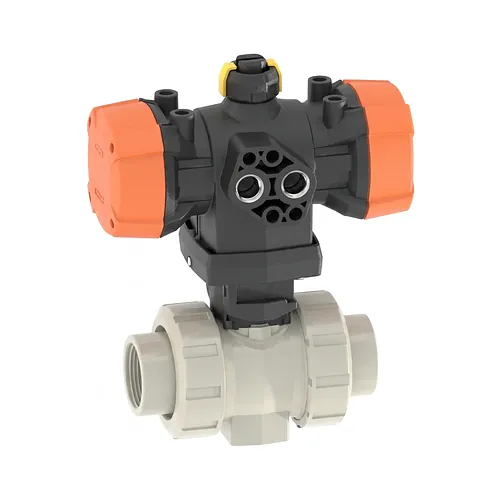

Robinet cu bilă pneumatic PP-H 546 Pro PPA FO

Robinet cu bilă pneumatic PP-H 546 Pro PPA FO

Material: PP-H PN: 10

  Fișă tehnică (PDF)

Robinetul cu bilă pneumatic Georg Fischer PROGEF Standard 546 Pro asigură izolarea automată a fluxului în instalații industriale de proces chimic, dozare și tratare a apei. Fabricat din beta-PP-H de înaltă calitate, acest robinet cu racord dublu olandez integrează mufe ISO pentru lipire prin mufare cotate la presiunea nominală de PN10. Ca distribuitor autorizat Georg Fischer, BigWeld livrează acest ansamblu complet cu servomotor pneumatic PPA cu simplă acțiune, configurat normal deschis pentru a securiza continuitatea fluxului la pierderea aerului de comandă.

Caracteristici tehnice

Sistemul de acționare pneumatică funcționează pe baza unui mecanism cu revenire prin arcuri calibrat la o presiune de pilotaj de 5,6 bar. La întreruperea alimentării cu aer comprimat, pachetul intern de arcuri deplasează automat bila în poziția complet deschisă, asigurând continuitatea tranzitului de fluid.

  • Presiune nominală: Presiune maximă de lucru PN10 la temperatura de 20 grade Celsius.
  • Mod funcționare servomotor: Pneumatic cu simplă acțiune, normal deschis (FO), la o presiune de comandă de 5,6 bar.
  • Interfață de montaj accesorii: Standardizată conform NAMUR VDI/VDE 3845 pentru electroventile și limitatoare de cursă.
  • Tip îmbinare: Racorduri olandeze cu mufe ISO pentru lipire prin mufare pentru dimensiuni d16 până la d110 mm.
  • Monitorizare vizuală: Indicator optic de poziție integrat pe capacul servomotorului pentru verificare rapidă la fața locului.
  • Bază de ancorare: Inserții filetate integrate din oțel inoxidabil pentru fixare rigidă pe console fără tensionarea conductei.

Materiale și standarde

Ansamblul combină polipropilena homopolimer beta rezistentă chimic cu garnituri elastomerice performante, respectând cele mai stricte criterii de siguranță industrială. Etanșeitatea scaunului și rezistența corpului sunt certificate conform standardelor ISO 9393-2 și EN 12266 clasa A de etanșeitate.

Corpul și bila robinetului sunt injectate din beta-PP-H izotactic, asigurând o durată de exploatare proiectată de 25 de ani pentru apă la 20 grade Celsius. Garniturile de etanșare a bilei din PTFE cu coeficient redus de frecare sunt susținute de inele elastice din EPDM sau FKM, menținând un cuplu de manevră constant la variații termice. Carcasa servomotorului este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF) ignifugă, oferind rezistență superioară la coroziune atmosferică. Tija de manevră integrează o zonă de rupere controlată ce previne scăpările de fluid în exterior la suprasolicitare mecanică.

Aplicații

Acest robinet cu bilă pneumatic normal deschis este proiectat pentru circuite industriale unde menținerea debitului este critică în caz de avarie sau oprire accidentală a alimentării cu aer. Este ideal pentru instalații de epurare a apelor uzate, circuite de apă de răcire și rețele de transport pentru acizi, baze și soluții saline.

Deoarece seria 546 Pro păstrează lungimea constructivă de montaj a generației anterioare tip 546, modernizarea instalațiilor existente se realizează rapid, fără modificarea conductelor. Construcția robustă și compatibilitatea chimică extinsă garantează fiabilitate în procese de galvanizare, producție chimică și rețele industriale de utilități.

  Fișă tehnică (PDF)

Robinetul cu bilă pneumatic Georg Fischer PROGEF Standard 546 Pro asigură izolarea automată a fluxului în instalații industriale de proces chimic, dozare și tratare a apei. Fabricat din beta-PP-H de înaltă calitate, acest robinet cu racord dublu olandez integrează mufe ISO pentru lipire prin mufare cotate la presiunea nominală de PN10. Ca distribuitor autorizat Georg Fischer, BigWeld livrează acest ansamblu complet cu servomotor pneumatic PPA cu simplă acțiune, configurat normal deschis pentru a securiza continuitatea fluxului la pierderea aerului de comandă.

Caracteristici tehnice

Sistemul de acționare pneumatică funcționează pe baza unui mecanism cu revenire prin arcuri calibrat la o presiune de pilotaj de 5,6 bar. La întreruperea alimentării cu aer comprimat, pachetul intern de arcuri deplasează automat bila în poziția complet deschisă, asigurând continuitatea tranzitului de fluid.

  • Presiune nominală: Presiune maximă de lucru PN10 la temperatura de 20 grade Celsius.
  • Mod funcționare servomotor: Pneumatic cu simplă acțiune, normal deschis (FO), la o presiune de comandă de 5,6 bar.
  • Interfață de montaj accesorii: Standardizată conform NAMUR VDI/VDE 3845 pentru electroventile și limitatoare de cursă.
  • Tip îmbinare: Racorduri olandeze cu mufe ISO pentru lipire prin mufare pentru dimensiuni d16 până la d110 mm.
  • Monitorizare vizuală: Indicator optic de poziție integrat pe capacul servomotorului pentru verificare rapidă la fața locului.
  • Bază de ancorare: Inserții filetate integrate din oțel inoxidabil pentru fixare rigidă pe console fără tensionarea conductei.

Materiale și standarde

Ansamblul combină polipropilena homopolimer beta rezistentă chimic cu garnituri elastomerice performante, respectând cele mai stricte criterii de siguranță industrială. Etanșeitatea scaunului și rezistența corpului sunt certificate conform standardelor ISO 9393-2 și EN 12266 clasa A de etanșeitate.

Corpul și bila robinetului sunt injectate din beta-PP-H izotactic, asigurând o durată de exploatare proiectată de 25 de ani pentru apă la 20 grade Celsius. Garniturile de etanșare a bilei din PTFE cu coeficient redus de frecare sunt susținute de inele elastice din EPDM sau FKM, menținând un cuplu de manevră constant la variații termice. Carcasa servomotorului este fabricată din polipropilenă armată cu fibră de sticlă (PP-GF) ignifugă, oferind rezistență superioară la coroziune atmosferică. Tija de manevră integrează o zonă de rupere controlată ce previne scăpările de fluid în exterior la suprasolicitare mecanică.

Aplicații

Acest robinet cu bilă pneumatic normal deschis este proiectat pentru circuite industriale unde menținerea debitului este critică în caz de avarie sau oprire accidentală a alimentării cu aer. Este ideal pentru instalații de epurare a apelor uzate, circuite de apă de răcire și rețele de transport pentru acizi, baze și soluții saline.

Deoarece seria 546 Pro păstrează lungimea constructivă de montaj a generației anterioare tip 546, modernizarea instalațiilor existente se realizează rapid, fără modificarea conductelor. Construcția robustă și compatibilitatea chimică extinsă garantează fiabilitate în procese de galvanizare, producție chimică și rețele industriale de utilități.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199251162
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199251172
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199251163
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199251173
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199251164
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199251174
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199251165
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199251175
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199251166
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199251176
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199251167
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199251177
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199251168
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199251178
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199251169
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199251179
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199251170
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199251180
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199251171
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199251181
Material: PP-H
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
