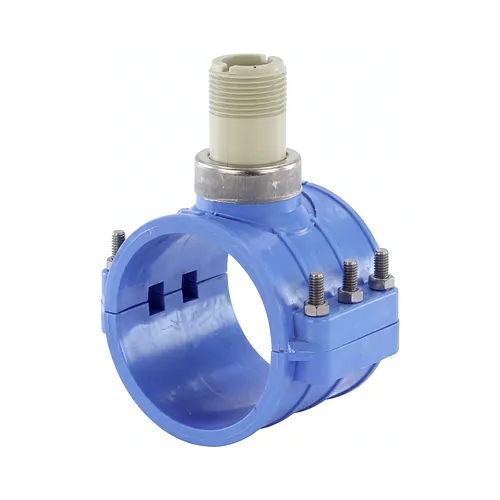

Piesă de instalație colier PROGEF PP-H tip 312 d75-315

  Fișă tehnică (PDF)

Piesele de instalație tip colier Georg Fischer PROGEF Standard tip 312 asigură o interfață mecanică rigidă pentru montarea senzorilor de debit Signet pe conducte industriale din polipropilenă. Acoperă diametre exterioare metrice de la d75 mm până la d315 mm, iar fiecare ansamblu combină o derivație filetată de 1 1/4" NPSM, o garnitură profilată de etanșare din EPDM și șuruburi și piulițe din oțel inoxidabil rezistente la coroziune. BigWeld distribuie aceste componente la nivel european pentru automatizări de proces, distribuție chimică și tratarea apei industriale.

Prinderea prin colier elimină necesitatea debitării conductei și a sudării unui teu în linie, în rețele noi sau existente, scurtând timpii de oprire la montaj și la modernizarea instrumentației. Colierele tip 312 sunt dimensionate pentru presiuni între 5 bar și 8 bar, în funcție de diametrul exterior ales, gama cuprinzând douăsprezece dimensiuni între d75 și d315 mm. Portul de 1 1/4" NPSM fixează adâncimea de inserție și orientarea unghiulară a senzorilor Georg Fischer Signet, cu compatibilitate directă pentru modelele cu rotor 515, 2536 și 2537, debitmetrul electromagnetic 2551 și ansamblurile 8510 și 8512 cu transmițător integrat.

Corpul este executat din polipropilenă homopolimer (PP-H), material cu rigiditate ridicată, rezistență bună la tracțiune și compatibilitate chimică largă cu acizi anorganici neoxidanți, soluții alcaline, săruri și fluide tehnologice apoase, într-un domeniu termic de la -18 grade C până la 90 grade C. Garnitura din EPDM etanșează pe peretele exterior al țevii și preia vibrațiile de funcționare și ciclurile de dilatare termică, iar elementele de strângere din oțel inoxidabil mențin o presiune de contact uniformă pe circumferință, prevenind deformările locale în medii industriale agresive.

Pentru măsurători precise de debit, colierul se montează pe un tronson drept de conductă, respectând lungimile drepte amonte și aval indicate de producător pentru modelul de senzor ales.
