Piesă de instalare tip 311 PP-H PN10

  Fișă tehnică (PDF)

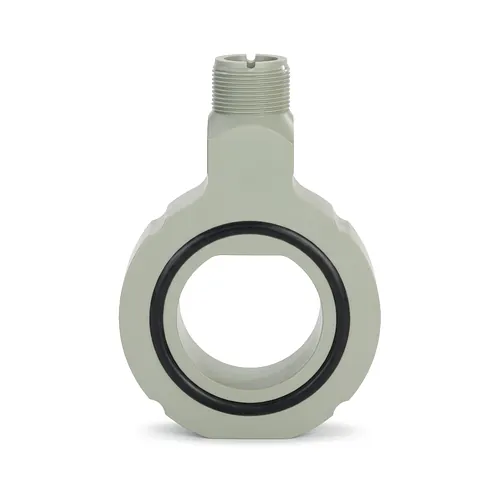

Piesa de instalare Georg Fischer PROGEF Standard tip 311 este o componentă tehnică de montaj tip interflanșă, fabricată din polipropilenă homopolimer (PP-H) de înaltă puritate. Proiectată pentru integrarea directă a instrumentelor analitice și de măsură în conducte industriale de la d75 mm la d315 mm, aceasta dispune de un racord filetat integrat de 1 1/4" NPSM. Cu o presiune nominală PN10 (10 bar la 20 grade Celsius), piesa oferă o etanșare sigură și aliniere mecanică precisă în circuite industriale chimice.

Caracteristici tehnice

Piesa tip interflanșă tip 311 asigură poziționarea mecanică directă a senzorilor de debit cu inserție Signet pe rețele de conducte metrice conforme cu clasele SDR 11 până la SDR 17.6. Designul său interflanșă se fixează sigur între ansambluri standard de flanșe, eliminând necesitatea tăierii conductei sau a colierelor de branșare externe.

Un avantaj cheie al acestei configurații îl reprezintă menținerea riguroasă a adâncimii optime de inserție a senzorului în curentul de fluid, garantând o curgere laminară stabilă în zona de măsurare.

• Presiune nominală de lucru: PN10 (10 bar la 20 grade Celsius).
• Compatibilitate dimensională: Diametre exterioare de la d75 mm până la d315 mm (SDR 11 până la SDR 17.6).
• Conexiune instrumentație: Racord filetat de 1 1/4" NPSM pentru senzori de debit Signet.
• Instrumente compatibile: Senzori cu rotor Georg Fischer Signet 515 și 2536, transmițător 2537 și debitmetru electromagnetic 2551.
• Elemente de etanșare: Garnituri profilate tip O-ring disponibile din EPDM sau FKM.
• Construcție corp: Polipropilenă homopolimer (PP-H) de calitate industrială.

Materiale și standarde

Fabricată din polipropilenă homopolimer de înaltă puritate, piesa PROGEF tip 311 prezintă o rezistență chimică remarcabilă la acizi anorganici, soluții alcaline, săruri apoase și solvenți industriali. Materialul termoplastic își menține rigiditatea structurală și randamentul hidraulic la temperaturi continue de lucru cuprinse între 0 grade Celsius și 90 grade Celsius.

Suprafața internă hidraulic netedă împiedică formarea crustelor, depunerile minerale și acumularea impurităților, menținând caracteristicile de curgere esențiale pentru precizia măsurătorilor. Etanșeitatea chimică pe termen lung este garantată sub presiune hidraulică și variații termice prin garniturile elastomerice profilate O-ring din EPDM sau FKM.

Instalare și îmbinare

Montajul piesei tip 311 în stil interflanșă se realizează prin prinderea directă între două flanșe libere și gulere de sudură standardizate. Această metodă de strângere între flanșe elimină perforarea pereților conductei cu coliere de branșare și păstrează integritatea mecanică deplină a punctului de măsură.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează portofoliul complet de conducte industriale PROGEF alături de instrumentația de automatizare compatibilă Signet. La strângerea șuruburilor de flanșă, se recomandă aplicarea uniformă a cuplului în cruce pentru a asigura comprimarea optimă a garniturilor elastomerice profilate. Piesa este utilizată pe scară largă în instalații chimice, stații de tratare a apei, circuite de răcire și stații industriale de neutralizare.
