Senzor de debit cu palete Signet 2536 DN15-DN900

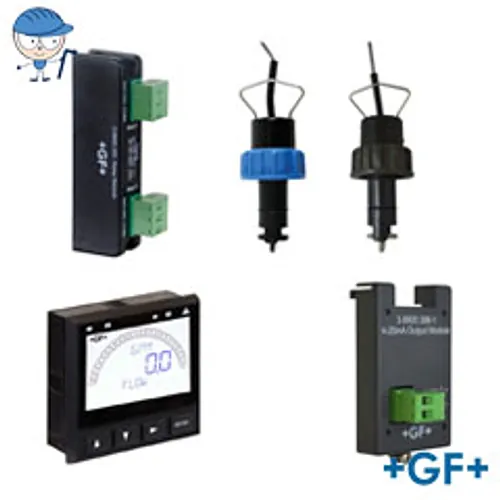

  Fisa tehnica senzor.pdf |   Fisa tehnica controller.pdf |   Fisa tehnica mod relee.pdf |   Fisa tehnica iesire 4-20 mA.pdf

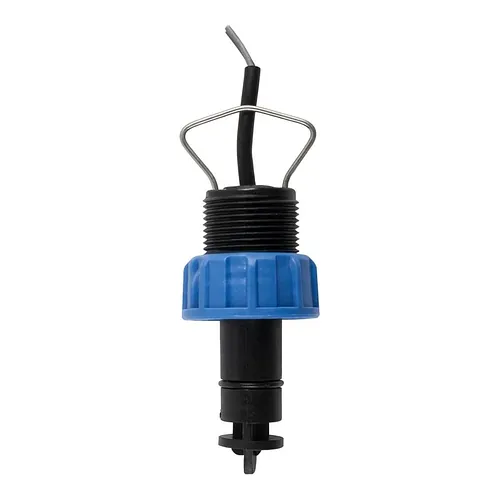

Senzorul de debit cu palete Georg Fischer Signet 2536 este un instrument de inserție proiectat pentru măsurarea continuă a vitezei de curgere în conducte industriale de la DN15 până la DN900 (0.5 până la 36 țoli). Operând fiabil la viteze între 0.1 și 6 m/s, acest senzor activ folosește o ieșire de frecvență cu colector deschis ce oferă imunitate sporită la interferențe și transmitere sigură până la 60 metri. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează instrumentația Signet 2536 pentru tratarea apei, procese chimice și rețele industriale de utilități.

Corpul senzorului este executat din polipropilenă (PP) sau fluorură de poliviniliden (PVDF). În configurația din PVDF, toate componentele în contact cu fluidul sunt realizate din PVDF, oferind rezistență excelentă la acizi corozivi, baze și dozare de hipoclorit de sodiu. Rotorul este disponibil din PVDF sau ETFE, având ax de rotație din titan, Hastelloy-C, oțel inoxidabil, tantal ori ceramică. Etanșarea la proces este asigurată de garnituri inelare din elastomeri FPM, EPDM sau FFKM, alese după natura chimică a fluidului.

Precizia atinge o liniaritate de plus sau minus 1% la 25 grade C și o repetabilitate de plus sau minus 0.5%. Corpul din polipropilenă rezistă la 12.5 bar la 20 grade C, într-un interval termic de la minus 18 până la 85 grade C. Varianta din PVDF rezistă la 14 bar la 20 grade C și temperaturi între minus 18 și 85 grade C. Cele trei lungimi de inserție (104 mm, 137 mm și 213 mm) asigură poziționarea hidraulică corectă pe conducte de la DN15 până la DN900.

Adâncimea de imersie este asigurată prin fitinguri de montaj Georg Fischer Signet, precum teuri, coliere de branșare și racorduri weldolet. Alimentat la 3.3 - 24 VDC cu un curent sub 20 mA, senzorul este compatibil cu transmițătoarele Signet 8900, 9900 și 9950. Certificat CE, RoHS și ISO 9001, echipamentul asigură funcționare stabilă în regim industrial.
