Curbă 90 grade COOL-FIT 4.0 PEHD SDR17

Curbă 90 grade COOL-FIT 4.0 PEHD SDR17

Material: PE100 PN: 10 Bar SDR: 17

  Fișă tehnică (PDF)

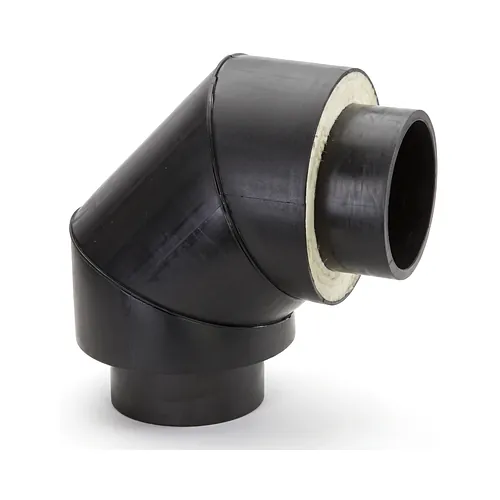

Curbă 90 grade Georg Fischer COOL-FIT 4.0 PEHD SDR17 este o piesă preizolată cu capete lise de tip spigot, proiectată pentru realizarea schimbărilor de direcție în circuite secundare de refrigerare, rețele de apă răcită și instalații industriale de climatizare. Concepută pe principiul constructiv integrat 3 în 1, piesa îmbină conducta de serviciu din PEHD, termoizolația rigidă din spumă poliuretanică și o manta exterioară de protecție rezistentă la intemperii.

Caracteristici tehnice

Această curbă preizolată cu capete lise garantează o izolație termică continuă și performanțe hidraulice superioare la presiuni nominale de regim de până la 10 bar. Structura etanșă din fabrică elimină formarea condensului, punțile termice și infiltrațiile de umiditate pe întreg domeniul de lucru.

  • Presiune nominală de lucru: 10 bar (țeavă interioară de serviciu SDR17)
  • Temperatură fluid vehiculat: de la -50 grade Celsius până la +60 grade Celsius
  • Conductivitate termică: lambda ≤ 0,026 W/m·K la 20 grade Celsius
  • Densitate miez termoizolant: ≥ 70 kg/m³ spumă rigidă PUR cu celule închise
  • Reacție la foc: Clasa E conform EN 13501-1 (testat conform EN 13823)
  • Durată de viață normată: Minimum 25 de ani în regim de funcționare continuă

Materiale și standarde

Fabricată exclusiv din materiale termoplastice de calitate superioară și spumă poliuretanică performantă, piesa respectă standardele europene riguroase pentru instalații industriale. Combinația de materiale elimină complet riscul de coroziune, formarea incrustațiilor și degradarea prin absorbție de umiditate.

Țeava interioară de fluid este realizată din polietilenă PEHD PE100 SDR17, oferind o rezistență excelentă la fisurare și pierderi minime de presiune datorită suprafeței interioare netede. Miezul izolant din spumă rigidă GF HE este 100% fără halogeni și fluorochimicale, având potențial zero de distrugere a stratului de ozon. Mantaua exterioară de protecție din polietilenă de înaltă densitate neagră este rezistentă la impact și stabilizată împotriva radiațiilor ultraviolete, permițând instalarea fără protecții adiționale atât în centrale termice sau spații tehnice, cât și pe trasee exterioare deschise.

Instalare și îmbinare

Piesa este configurată ca fiting spigot de tip B cu capete lise, optimizat pentru sudură prin electrofuziune cu mufe electrofuziune Georg Fischer COOL-FIT. Capetele calibrate asigură realizarea unor îmbinări perfect omogene și etanșe, capabile să preia solicitările mecanice din exploatare.

Montatorii și instalatorii industriali pregătesc capetele lise cu ajutorul sculelor dedicate de curățare și decopertare a spumei, asigurând o suprafață de sudură curată înainte de asamblare. Utilizarea aparatelor automate de electrofuziune din seria MSA oferă control deplin asupra parametrilor de sudare și trasabilitate completă a lucrării. În comparație cu sistemele metalice grele ce impun operațiuni costisitoare de post-izolare și bariere de vapori aplicate manual pe șantier, ansamblul termoplastic ușor reduce solicitările pe consolele de susținere și scurtează semnificativ timpul de execuție.

  Fișă tehnică (PDF)

Curbă 90 grade Georg Fischer COOL-FIT 4.0 PEHD SDR17 este o piesă preizolată cu capete lise de tip spigot, proiectată pentru realizarea schimbărilor de direcție în circuite secundare de refrigerare, rețele de apă răcită și instalații industriale de climatizare. Concepută pe principiul constructiv integrat 3 în 1, piesa îmbină conducta de serviciu din PEHD, termoizolația rigidă din spumă poliuretanică și o manta exterioară de protecție rezistentă la intemperii.

Caracteristici tehnice

Această curbă preizolată cu capete lise garantează o izolație termică continuă și performanțe hidraulice superioare la presiuni nominale de regim de până la 10 bar. Structura etanșă din fabrică elimină formarea condensului, punțile termice și infiltrațiile de umiditate pe întreg domeniul de lucru.

  • Presiune nominală de lucru: 10 bar (țeavă interioară de serviciu SDR17)
  • Temperatură fluid vehiculat: de la -50 grade Celsius până la +60 grade Celsius
  • Conductivitate termică: lambda ≤ 0,026 W/m·K la 20 grade Celsius
  • Densitate miez termoizolant: ≥ 70 kg/m³ spumă rigidă PUR cu celule închise
  • Reacție la foc: Clasa E conform EN 13501-1 (testat conform EN 13823)
  • Durată de viață normată: Minimum 25 de ani în regim de funcționare continuă

Materiale și standarde

Fabricată exclusiv din materiale termoplastice de calitate superioară și spumă poliuretanică performantă, piesa respectă standardele europene riguroase pentru instalații industriale. Combinația de materiale elimină complet riscul de coroziune, formarea incrustațiilor și degradarea prin absorbție de umiditate.

Țeava interioară de fluid este realizată din polietilenă PEHD PE100 SDR17, oferind o rezistență excelentă la fisurare și pierderi minime de presiune datorită suprafeței interioare netede. Miezul izolant din spumă rigidă GF HE este 100% fără halogeni și fluorochimicale, având potențial zero de distrugere a stratului de ozon. Mantaua exterioară de protecție din polietilenă de înaltă densitate neagră este rezistentă la impact și stabilizată împotriva radiațiilor ultraviolete, permițând instalarea fără protecții adiționale atât în centrale termice sau spații tehnice, cât și pe trasee exterioare deschise.

Instalare și îmbinare

Piesa este configurată ca fiting spigot de tip B cu capete lise, optimizat pentru sudură prin electrofuziune cu mufe electrofuziune Georg Fischer COOL-FIT. Capetele calibrate asigură realizarea unor îmbinări perfect omogene și etanșe, capabile să preia solicitările mecanice din exploatare.

Montatorii și instalatorii industriali pregătesc capetele lise cu ajutorul sculelor dedicate de curățare și decopertare a spumei, asigurând o suprafață de sudură curată înainte de asamblare. Utilizarea aparatelor automate de electrofuziune din seria MSA oferă control deplin asupra parametrilor de sudare și trasabilitate completă a lucrării. În comparație cu sistemele metalice grele ce impun operațiuni costisitoare de post-izolare și bariere de vapori aplicate manual pe șantier, ansamblul termoplastic ușor reduce solicitările pe consolele de susținere și scurtează semnificativ timpul de execuție.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 250 mm
738003121
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
738003122
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
738003123
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
738003124
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
738003175
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
738003176
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
