Cot 90 Grade ABS PN10-PN16 Lipire cu Solvent
Fișă tehnică (PDF) | Video Instructiuni

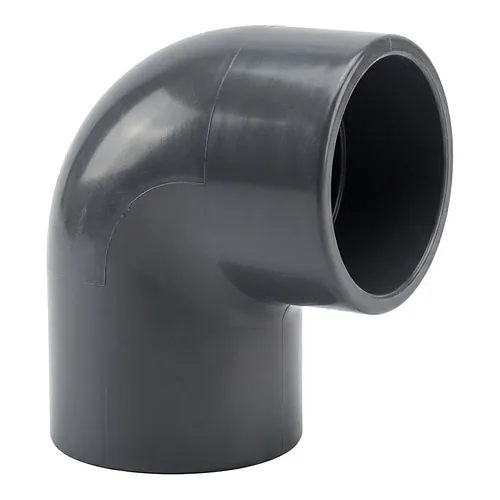

Cotul la 90 grade din ABS produs de Georg Fischer este proiectat pentru circuite industriale de răcire, rețele de apă răcită, tratarea apei și instalații marine. Fabricat din acrilonitril butadien stiren rezistent la impact mecanic în nuanța gri pietriș RAL 7001, acest fiting metric asigură o schimbare sigură de direcție cu secțiune completă de curgere. Conceput pentru îmbinare prin lipire cu solvent pe dimensiuni metrice de la d20 până la d200 mm, cotul oferă ductilitate excelentă chiar și la temperaturi scăzute de exploatare.
Caracteristici tehnice
Acest cot metric oferă performanțe hidraulice optime și pierderi minime de sarcină în rețelele industriale de conducte. Piesa este proiectată pentru a funcționa la presiuni nominale cuprinse între PN10 și PN16 la 20°C, în funcție de diametrul selectat.
- Material: Acrilonitril butadien stiren (ABS), gri pietriș RAL 7001
- Presiune nominală: PN10 până la PN16 la 20°C (în funcție de dimensiune, detaliată în tabelul de variante)
- Gamă dimensională: Diametre exterioare metrice de la d20 mm până la d200 mm
- Tip îmbinare: Mufă metrică pentru lipire prin mufare cu solvent
- Comportament mecanic: Ductilitate ridicată și rezistență mecanică la șoc la temperaturi negative
Aplicații
Sistemele de conducte din ABS sunt utilizate pe scară largă în circuite secundare de refrigerare, rețele de apă răcită și utilități industriale unde conductele metalice suferă din cauza coroziunii cauzate de condens. Structura termoplastică fără halogeni asigură un transport curat în aplicații pretențioase.
Domeniile tipice includ instalații HVAC pentru climatizare, răcire tehnologică industrială, tratarea apei de proces, rețele de apă potabilă și instalații navale. Suprafața interioară netedă previne depunerile de calcar și cruste, păstrând coeficienții hidraulici constanți pe întreaga durată de viață a sistemului. Deoarece materialul ABS își menține rezistența mecanică la impact la temperaturi negative, acesta este recomandat în circuitele de fluide reci unde materialele plastice convenționale devin casante.
Instalare și îmbinare
Montajul se realizează prin lipire la rece folosind adeziv Tangit ABS și decapant adecvat pentru a obține o îmbinare omogenă prin fuziune chimică. Debavurarea corectă și pregătirea corespunzătoare a suprafețelor garantează o adâncime completă de mufare și etanșeitate absolută.
Instalatorii trebuie să se asigure că extremitățile țevii sunt debitate la unghi drept, debavurate și curățate temeinic cu decapant Tangit înainte de aplicarea adezivului. Procesul de sudură chimică generează o legătură structurală rezistentă la cicluri termice repetate și la șocuri hidraulice de presiune. La proiectarea traseelor trebuie prevăzute puncte de compensare pentru dilatarea termică conform normativelor pentru materiale plastice, respectând limitele maxime de temperatură continuă admise pentru material.
Fișă tehnică (PDF) | Video Instructiuni
Cotul la 90 grade din ABS produs de Georg Fischer este proiectat pentru circuite industriale de răcire, rețele de apă răcită, tratarea apei și instalații marine. Fabricat din acrilonitril butadien stiren rezistent la impact mecanic în nuanța gri pietriș RAL 7001, acest fiting metric asigură o schimbare sigură de direcție cu secțiune completă de curgere. Conceput pentru îmbinare prin lipire cu solvent pe dimensiuni metrice de la d20 până la d200 mm, cotul oferă ductilitate excelentă chiar și la temperaturi scăzute de exploatare.
Caracteristici tehnice
Acest cot metric oferă performanțe hidraulice optime și pierderi minime de sarcină în rețelele industriale de conducte. Piesa este proiectată pentru a funcționa la presiuni nominale cuprinse între PN10 și PN16 la 20°C, în funcție de diametrul selectat.
- Material: Acrilonitril butadien stiren (ABS), gri pietriș RAL 7001
- Presiune nominală: PN10 până la PN16 la 20°C (în funcție de dimensiune, detaliată în tabelul de variante)
- Gamă dimensională: Diametre exterioare metrice de la d20 mm până la d200 mm
- Tip îmbinare: Mufă metrică pentru lipire prin mufare cu solvent
- Comportament mecanic: Ductilitate ridicată și rezistență mecanică la șoc la temperaturi negative
Aplicații
Sistemele de conducte din ABS sunt utilizate pe scară largă în circuite secundare de refrigerare, rețele de apă răcită și utilități industriale unde conductele metalice suferă din cauza coroziunii cauzate de condens. Structura termoplastică fără halogeni asigură un transport curat în aplicații pretențioase.
Domeniile tipice includ instalații HVAC pentru climatizare, răcire tehnologică industrială, tratarea apei de proces, rețele de apă potabilă și instalații navale. Suprafața interioară netedă previne depunerile de calcar și cruste, păstrând coeficienții hidraulici constanți pe întreaga durată de viață a sistemului. Deoarece materialul ABS își menține rezistența mecanică la impact la temperaturi negative, acesta este recomandat în circuitele de fluide reci unde materialele plastice convenționale devin casante.
Instalare și îmbinare
Montajul se realizează prin lipire la rece folosind adeziv Tangit ABS și decapant adecvat pentru a obține o îmbinare omogenă prin fuziune chimică. Debavurarea corectă și pregătirea corespunzătoare a suprafețelor garantează o adâncime completă de mufare și etanșeitate absolută.
Instalatorii trebuie să se asigure că extremitățile țevii sunt debitate la unghi drept, debavurate și curățate temeinic cu decapant Tangit înainte de aplicarea adezivului. Procesul de sudură chimică generează o legătură structurală rezistentă la cicluri termice repetate și la șocuri hidraulice de presiune. La proiectarea traseelor trebuie prevăzute puncte de compensare pentru dilatarea termică conform normativelor pentru materiale plastice, respectând limitele maxime de temperatură continuă admise pentru material.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
20 mm
|
729100106 |
Material: ABS
|
Buc. | 16,93 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
|
729100107 |
Material: ABS
|
Buc. | 18,37 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
|
729100108 |
Material: ABS
|
Buc. | 19,14 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
|
729100109 |
Material: ABS
|
Buc. | 35,88 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
|
729100110 |
Material: ABS
|
Buc. | 45,90 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
|
729100111 |
Material: ABS
|
Buc. | 75,15 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
|
729100112 |
Material: ABS
|
Buc. | 186,33 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
|
729100113 |
Material: ABS
|
Buc. | 280,50 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
|
729100114 |
Material: ABS
|
Buc. | 420,77 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
140 mm
|
729100116 |
Material: ABS
|
Buc. | 963,60 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
160 mm
|
729100117 |
Material: ABS
|
Buc. | 1.692,35 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
200 mm
|
729100119 |
Material: ABS
|
Buc. | 2.485,39 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
