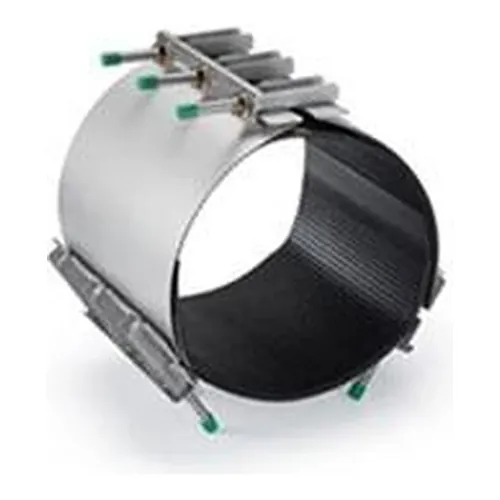

Colier de reparație triplu din inox Multi/Clamp cu garnitură de cauciuc striată și șuruburi de prindere

Colier de Reparație Triplu din Inox Multi/Clamp L=500mm

  Fișă tehnică (PDF) |   Catalog

Colierul de reparație triplu Georg Fischer Multi/Clamp cu lățimea de L=500 mm este proiectat pentru remedierea structurală grea și etanșarea permanentă a avariilor majore pe conducte magistrale de diametre mari. Construit dintr-o carcasă segmentată în trei secțiuni din inox, acoperind diametre exterioare de la 352 mm până la 684 mm, acest ansamblu cu lățime extinsă rezolvă avariile severe din rețelele de apă, canalizare și gaze. Sistemul asigură contenția mecanică pentru rupturi transversale, fisuri longitudinale întinse și perforații provocate de coroziune pe conducte metalice și termoplastice.

Materiale și standarde

Toate componentele structurale sunt fabricate din oțel inoxidabil AISI 304 complet pasivat într-un mediu de producție dedicat exclusiv inoxului pentru a preveni coroziunea de contact. Etanșarea pe întreg perimetrul este asigurată de o garnitură profilată din elastomer NBR, certificată conform standardelor europene pentru rețele de utilități.

Procesul de fabricație integrează sudura robotizată de înaltă precizie pentru urechile de strângere, oferind o distribuție omogenă a eforturilor mecanice de-a lungul celor 500 mm ai carcasei. Structura este optimizată pentru a rezista mediilor agresive din sol în montaj îngropat, precum și expunerii directe în instalații supraterane, fără a necesita protecții anticorozive suplimentare.

  • Corp colier: Oțel inoxidabil austenitic AISI 304 (1.4301) complet pasivat (AISI 316 disponibil la cerere).
  • Sistem de strângere: Urechi și șuruburi din inox sudate robotizat pentru transfer mecanic optim.
  • Garnitură standard: Profil fagure pe toată circumferința din NBR conform EN 682.
  • Garnitură opțională: Elastomer EPDM pentru apă potabilă certificat conform EN 681-1.
  • Interval termic: Temperaturi de funcționare între -10 grade și +70 grade Celsius pentru garnitura NBR.

Caracteristici tehnice

Ansamblul cu triplă bandă acoperă o plajă largă de diametre exterioare între 352 mm și 684 mm, structurată pe șaisprezece intervale dimensionale distincte. Lățimea de 500 mm permite echipelor de intervenție să acopere defecte structurale extinse cu o singură piesă mecanică fără îmbinări suplimentare.

Presiunea de lucru atinge până la PN 10 bar, în funcție de diametrul nominal al conductei și de materialul acesteia. Geometria gofrată a garniturii preia neregularitățile exterioare, ovalitatea tubului și rugozitatea suprafeței fără a deforma peretele conductei gazdă. În rețelele de gaz combustibil, presiunea maximă admisibilă de regim se stabilește conform prescripțiilor tehnice Georg Fischer Waga N.V.

Aplicații

Acest colier de reparație este destinat intervențiilor de urgență și lucrărilor programate de mentenanță pe magistrale de transport, circuite industriale și rețele edilitare. Compatibilitatea universală cu diverse materiale permite reabilitarea rapidă a tronsonului fără decuparea conductei afectate.

Produsul este compatibil cu rețele din fontă ductilă, fontă cenușie, oțel, azbociment și materiale termoplastice uzuale precum PEHD și PVC-U. Acesta etanșează eficient fisuri longitudinale lungi, fracturi circumferențiale, crăpături de forfecare și ciupituri de coroziune, atât în instalații subterane îngropate, cât și în montaj suprateran.

  Fișă tehnică (PDF) |   Catalog

Colierul de reparație triplu Georg Fischer Multi/Clamp cu lățimea de L=500 mm este proiectat pentru remedierea structurală grea și etanșarea permanentă a avariilor majore pe conducte magistrale de diametre mari. Construit dintr-o carcasă segmentată în trei secțiuni din inox, acoperind diametre exterioare de la 352 mm până la 684 mm, acest ansamblu cu lățime extinsă rezolvă avariile severe din rețelele de apă, canalizare și gaze. Sistemul asigură contenția mecanică pentru rupturi transversale, fisuri longitudinale întinse și perforații provocate de coroziune pe conducte metalice și termoplastice.

Materiale și standarde

Toate componentele structurale sunt fabricate din oțel inoxidabil AISI 304 complet pasivat într-un mediu de producție dedicat exclusiv inoxului pentru a preveni coroziunea de contact. Etanșarea pe întreg perimetrul este asigurată de o garnitură profilată din elastomer NBR, certificată conform standardelor europene pentru rețele de utilități.

Procesul de fabricație integrează sudura robotizată de înaltă precizie pentru urechile de strângere, oferind o distribuție omogenă a eforturilor mecanice de-a lungul celor 500 mm ai carcasei. Structura este optimizată pentru a rezista mediilor agresive din sol în montaj îngropat, precum și expunerii directe în instalații supraterane, fără a necesita protecții anticorozive suplimentare.

  • Corp colier: Oțel inoxidabil austenitic AISI 304 (1.4301) complet pasivat (AISI 316 disponibil la cerere).
  • Sistem de strângere: Urechi și șuruburi din inox sudate robotizat pentru transfer mecanic optim.
  • Garnitură standard: Profil fagure pe toată circumferința din NBR conform EN 682.
  • Garnitură opțională: Elastomer EPDM pentru apă potabilă certificat conform EN 681-1.
  • Interval termic: Temperaturi de funcționare între -10 grade și +70 grade Celsius pentru garnitura NBR.

Caracteristici tehnice

Ansamblul cu triplă bandă acoperă o plajă largă de diametre exterioare între 352 mm și 684 mm, structurată pe șaisprezece intervale dimensionale distincte. Lățimea de 500 mm permite echipelor de intervenție să acopere defecte structurale extinse cu o singură piesă mecanică fără îmbinări suplimentare.

Presiunea de lucru atinge până la PN 10 bar, în funcție de diametrul nominal al conductei și de materialul acesteia. Geometria gofrată a garniturii preia neregularitățile exterioare, ovalitatea tubului și rugozitatea suprafeței fără a deforma peretele conductei gazdă. În rețelele de gaz combustibil, presiunea maximă admisibilă de regim se stabilește conform prescripțiilor tehnice Georg Fischer Waga N.V.

Aplicații

Acest colier de reparație este destinat intervențiilor de urgență și lucrărilor programate de mentenanță pe magistrale de transport, circuite industriale și rețele edilitare. Compatibilitatea universală cu diverse materiale permite reabilitarea rapidă a tronsonului fără decuparea conductei afectate.

Produsul este compatibil cu rețele din fontă ductilă, fontă cenușie, oțel, azbociment și materiale termoplastice uzuale precum PEHD și PVC-U. Acesta etanșează eficient fisuri longitudinale lungi, fracturi circumferențiale, crăpături de forfecare și ciupituri de coroziune, atât în instalații subterane îngropate, cât și în montaj suprateran.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 352 mm
D 382 mm
PN 10 Bar
724213110 Buc. 4.743,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 378 mm
D 408 mm
PN 10 Bar
724213126 Buc. 4.801,91 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 402 mm
D 432 mm
PN 10 Bar
724213142 Buc. 4.430,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 429 mm
D 459 mm
PN 10 Bar
724213158 Buc. 4.978,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 456 mm
D 486 mm
PN 10 Bar
724213174 Buc. 4.836,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 490 mm
D 520 mm
PN 10 Bar
724213190 Buc. 5.109,09 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 520 mm
D 550 mm
PN 10 Bar
724213206 Buc. 5.175,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 532 mm
D 562 mm
PN 6 Bar
724213222 Buc. 5.185,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 545 mm
D 575 mm
PN 6 Bar
724213238 Buc. 5.197,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 570 mm
D 600 mm
PN 6 Bar
724213254 Buc. 5.544,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 586 mm
D 616 mm
PN 6 Bar
724213270 Buc. 5.529,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 609 mm
D 639 mm
PN 6 Bar
724213286 Buc. 5.570,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 615 mm
D 645 mm
PN 6 Bar
724213302 Buc. 5.587,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 633 mm
D 663 mm
PN 4 Bar
724213318 Buc. 5.592,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 640 mm
D 670 mm
PN 4 Bar
724213334 Buc. 5.592,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 654 mm
D 684 mm
PN 4 Bar
724213350 Buc. 5.155,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 724213110
D: 352 mm
D: 382 mm
PN: 10 Bar
Livrare în 24h
4.743,07 RON / Buc.
Cod produs: 724213126
D: 378 mm
D: 408 mm
PN: 10 Bar
Livrare în 24h
4.801,91 RON / Buc.
Cod produs: 724213142
D: 402 mm
D: 432 mm
PN: 10 Bar
Livrare în 24h
4.430,58 RON / Buc.
Cod produs: 724213158
D: 429 mm
D: 459 mm
PN: 10 Bar
Livrare în 24h
4.978,96 RON / Buc.
Cod produs: 724213174
D: 456 mm
D: 486 mm
PN: 10 Bar
Livrare în 24h
4.836,33 RON / Buc.
Cod produs: 724213190
D: 490 mm
D: 520 mm
PN: 10 Bar
Livrare în 24h
5.109,09 RON / Buc.
Cod produs: 724213206
D: 520 mm
D: 550 mm
PN: 10 Bar
Livrare în 24h
5.175,99 RON / Buc.
Cod produs: 724213222
D: 532 mm
D: 562 mm
PN: 6 Bar
Livrare în 24h
5.185,96 RON / Buc.
Cod produs: 724213238
D: 545 mm
D: 575 mm
PN: 6 Bar
Livrare în 24h
5.197,72 RON / Buc.
Cod produs: 724213254
D: 570 mm
D: 600 mm
PN: 6 Bar
Livrare în 24h
5.544,45 RON / Buc.
Cod produs: 724213270
D: 586 mm
D: 616 mm
PN: 6 Bar
Livrare în 24h
5.529,13 RON / Buc.
Cod produs: 724213286
D: 609 mm
D: 639 mm
PN: 6 Bar
Livrare în 24h
5.570,85 RON / Buc.
Cod produs: 724213302
D: 615 mm
D: 645 mm
PN: 6 Bar
Livrare în 24h
5.587,07 RON / Buc.
Cod produs: 724213318
D: 633 mm
D: 663 mm
PN: 4 Bar
Livrare în 24h
5.592,47 RON / Buc.
Cod produs: 724213334
D: 640 mm
D: 670 mm
PN: 4 Bar
Livrare în 24h
5.592,47 RON / Buc.
Cod produs: 724213350
D: 654 mm
D: 684 mm
PN: 4 Bar
Livrare în 24h
5.155,17 RON / Buc.
